Texas Instruments TPS22996EVM负载开关评估模块 (EVM) 是一个四层PCB，其包含TPS22996双通道负载开关器件。该器件的VIN 和VOUT 连接以及PCB布局布线可处理连续大电流，并提供进出被测设备的低电阻通道。Texas Instruments TPS22996EVM可精确测量TPS22996器件，同时为用户评估新功能提供简易界面。

数据手册：*附件：Texas Instruments TPS22996EVM负载开关评估模块(EVM)数据手册.pdf

特性

• VIN 输入电压范围：0.6V至VBIAS
• VBIAS 输入电压范围：2.5V至5.5V
• 板载导通电阻器，用于设置VOUT 压摆率
• 访问TPS22996负载开关设备的VIN 、VOUT 、ON、VBIAS 和GND引脚
• 每通道连续电流：4A（最大值）

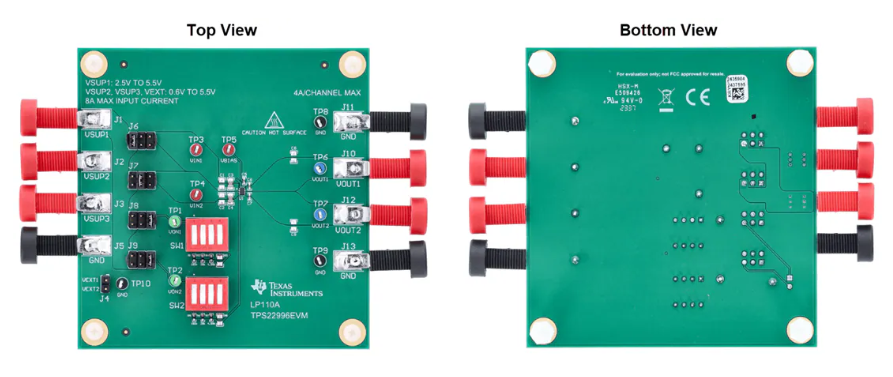

板布局

TPS22996EVM负载开关评估模块技术解析与应用指南

一、产品概述

Texas Instruments TPS22996EVM是一款专为TPS22996双通道负载开关设计的四层PCB评估模块。该模块具备出色的电流处理能力，可提供低阻抗通路，便于用户精确测量器件性能并评估其创新特性。

核心特性

• ?宽电压输入范围?：VIN 0.6V至VBIAS，VBIAS 2.5V至5.5V
• ?高电流能力?：每通道支持最大4A连续电流
• ?灵活接口设计?：提供VIN、VOUT、ON、VBIAS和GND引脚接入
• ?集成关键元件?：板载CIN和COUT电容，ON电阻可设置VOUT压摆率
• ?双器件兼容?：U1焊盘同时支持TPS22996和TPS22996H-Q1封装

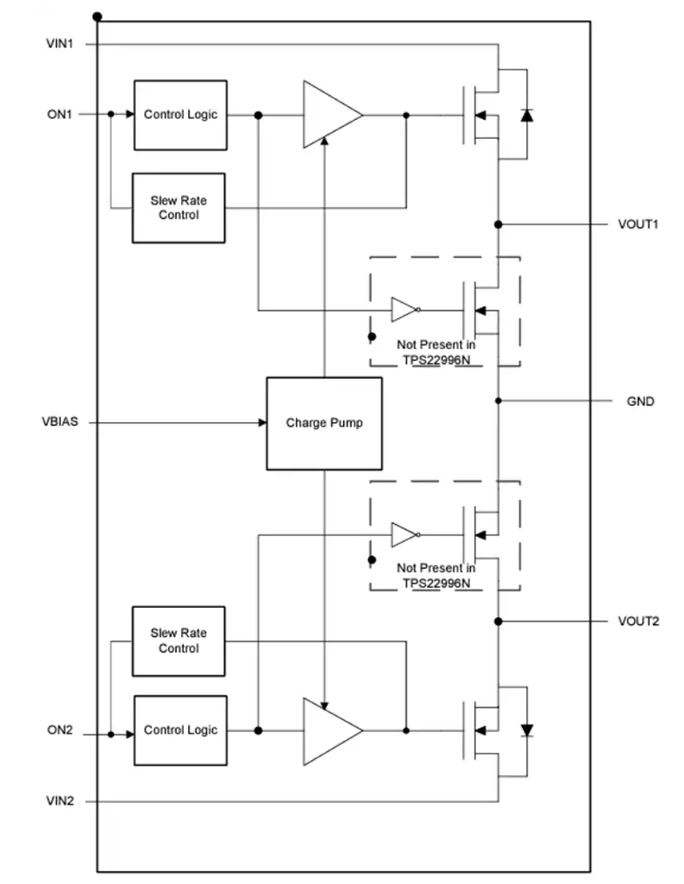

二、硬件架构分析

1. 电源管理系统

?输入输出配置?：

• ?输入连接器?：J1/J2/J3香蕉插座(VSUP1-VSUP3)
• ?电压选择器?：J6/J7跳线选择VINx和VBIAS输入源
• ?输出接口?：J10/J12香蕉插座提供VOUT1/VOUT2输出

?关键保护功能?：

• 热关断保护(结温超阈值自动关闭)
• 可选集成230Ω快速放电电阻
• 独立通道控制(ON1/ON2信号)

2. 控制信号配置

?关键跳线功能?：

三、典型应用场景

1. 消费电子领域

• ?笔记本/PC?：多电压域电源管理
• ?机顶盒?：外围模块顺序上电控制
• ?固态硬盘?：NAND闪存供电开关

2. 工业应用

• 电信设备电源分配
• PLC模块接口保护
• 测试仪器电源切换

3. 汽车电子

• 信息娱乐系统电源管理
• ADAS传感器供电控制
• 车载网络模块电源切换

四、评估板使用指南

1. 快速启动步骤

1. 连接VBIAS电压(2.5-5.5V)至J1或TP5
2. 通过J6/J7配置VINx电压(0.6V-VBIAS)
3. 使用SW1/SW2设置输出压摆率电阻
4. 连接负载至J10/J12输出接口
5. 通过ON引脚触发开关操作

2. 关键参数测量

• ?上升时间测量?：参考数据手册表9-1计算公式
• ?导通电阻?：典型值11mΩ(TPS22996)
• ?静态电流?：待机功耗<23μA

五、设计参考建议

1. PCB布局要点

• 保持功率回路面积最小化
• GND层应完整无分割
• 敏感信号远离高频开关节点

2. 元件选型参考

• ?输出电容?：推荐10μF低ESR陶瓷电容(GRM21BR71C105KA01L)
• ?压摆率电阻?：0402封装精密电阻(CRCW0402系列)
• ?连接器?：标准香蕉插座(6091/6092)

3. 热管理设计

• 连续4A负载时监测器件温度
• 必要时增加散热措施
• 环境温度不超过85°C

六、性能参数

基于模块规格：

• ?工作温度范围?：-40°C至125°C
• ?开关响应时间?：<1μs(典型值)
• ?输出放电时间?：<100μs(带230Ω放电电阻)
• ?隔离特性?：通道间泄漏电流<1μA
