Texas Instruments TPS2117EVM多路复用器评估模块 (EVM) 是一个经全面组装和测试的电路，用于评估TPS2117低IQ电源多路复用器。TPS2117是一款双输入、单输出电源多路复用器，可配置为在可用输入之间自动或手动切换。Texas Instruments TPS2117EVM支持用户配置TPS2117工作模式，以便在整个额定电压和额定电流范围内进行评估。在该评估模块上可监控输出、输入和开关波形。

数据手册：*附件：Texas Instruments TPS2117EVM MUX评估模块 (EVM)数据手册.pdf

特性

• 可配置工作模式
• VIN输入电压范围：1.6V至5.5V
• 最大连续开关电流：4A
• 板载CIN和COUT 电容器

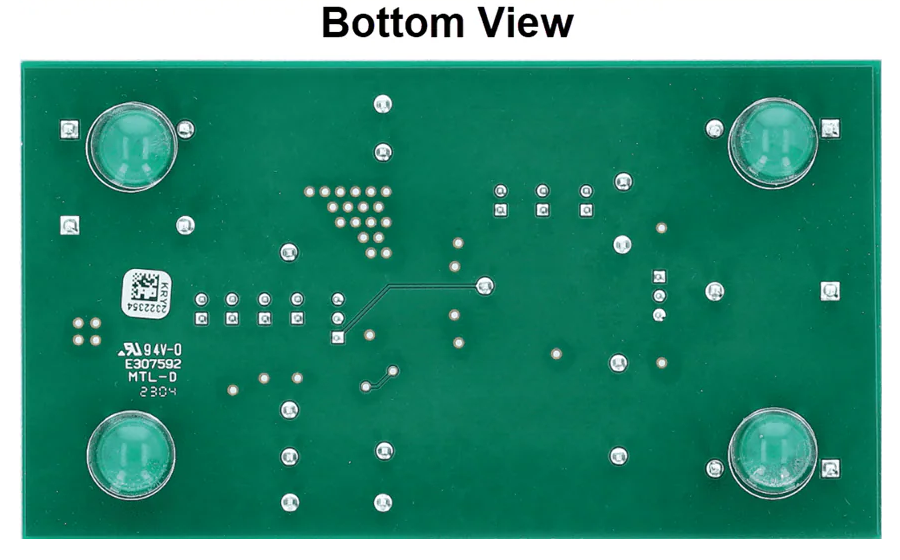

板布局

TPS2117EVM评估模块技术解析与应用指南

一、产品概述

TPS2117EVM是德州仪器(TI)推出的针对TPS2117低静态电流电源多路复用器的评估模块，该模块采用双层PCB设计，可评估TPS2117在1.6V至5.5V电压范围内的性能表现。作为一款专业评估工具，它通过灵活的跳线配置支持多种工作模式测试，最大输出电流可达4A。

?核心特性?：

• ?双输入单输出架构?：支持VIN1/VIN2两路输入自动或手动切换
• ?宽电压范围?：每路输入支持1.6-5.5V电压
• ?低静态电流?：典型值仅1.2μA，适合电池供电系统
• ?多种配置选项?：通过跳线选择优先级/手动模式
• ?完备测试接口?：所有引脚均设有测试点

二、硬件设计分析

2.1 电路板布局

评估模块采用标准2层PCB设计：

• ?顶层布局?：包含主要功率路径和输入输出连接器
• ?底层布局?：布置GND平面和信号走线
• 尺寸：未明确标注（根据封装推测约50mm×50mm）

2.2 关键接口说明

三、工作模式配置

3.1 跳线设置指南

模块提供9个关键跳线(JP1-JP9)：

• ?JP4?：模式选择
  • 1-2短接：高电平(优先级/手动模式)
  • 悬空：低电平(自动模式)
• ?JP5?：迟滞设置
  • 1-2短接：禁用迟滞
  • 2-3短接：启用迟滞
• ?JP6-JP8?：输出电容选择(1μF/10μF/100μF)
• ?JP9?：10Ω负载电阻

?默认配置?：

• JP3(PR1电压分压器)：安装
• JP6(1μF电容)：安装
• JP9(10Ω负载)：安装

四、测试方案设计

4.1 推荐测试设备

• 可调电源：0-6V/4A×2台
• 示波器：带宽≥100MHz
• 电子负载：0-5A可编程

4.2 测试连接步骤

1. 按表6-1设置默认跳线
2. 连接电源1至J1(VIN1+)
3. 连接电源2至J3(VIN2+)
4. 连接负载至J4(VOUT+)
5. 所有GND端子共地连接

4.3 测试项目建议

1. ?切换特性测试?：
   • 优先级模式下的自动切换阈值
   • 手动模式下的切换响应时间
2. ?电气性能测试?：
   • 不同负载下的压降特性
   • 静态电流测量
3. ?瞬态响应测试?：
   • 输入电压阶跃变化时的输出稳定性
   • 负载瞬变响应特性

五、设计注意事项

1. ?热管理?：
   • 满负载(4A)时需保证环境温度<105°C
   • 建议增加辅助散热片
2. ?PCB布局?：
   • 功率路径走线宽度≥2mm
   • 敏感信号远离高频噪声源
3. ?元件选型?：
   • 输入电容：≥10μF陶瓷电容(X5R/X7R)
   • 输出电容：根据JP6-JP8配置选择

六、典型应用场景

1. ?电池备份系统?：
   • 主电源与备用电池的无缝切换
   • 物联网设备电源管理
2. ?工业控制系统?：
   • 冗余电源自动切换
   • PLC模块多电源管理
3. ?汽车电子?：
   • 信息娱乐系统电源选择
   • ADAS模块供电切换
