Texas Instruments TPS7H2140EVM评估模块设计用于轻松演示四通道TPS7H2140-SEP电子保险丝的功能和运行情况。TPS7H2140EVM设计用于测试并行输出通道，可定制为分离输出通道或实现器件的其他特性。

数据手册：*附件：Texas Instruments TPS7H2140EVM评估模块数据手册.pdf

TI TPS7H2140EVM评估模块提供测试点、跳线、连接端子以及带有标签、易于访问的组件，可实现设备功能的自定义配置。此外，该板还包括一个稳压器，无需二次电源IO配置即可实现器件功能。

特性

• 工作电压：4.5V至32V
• 通过外部电阻器实现可编程电流限制
• 输出通道可并联，用于大电流应用
• 多路复用电流检测输出
• 灵活的配置选项，包括单通道和并行通道电路
• 可定制故障报告、电流限制、I/O引脚电源、使能和电容

布局

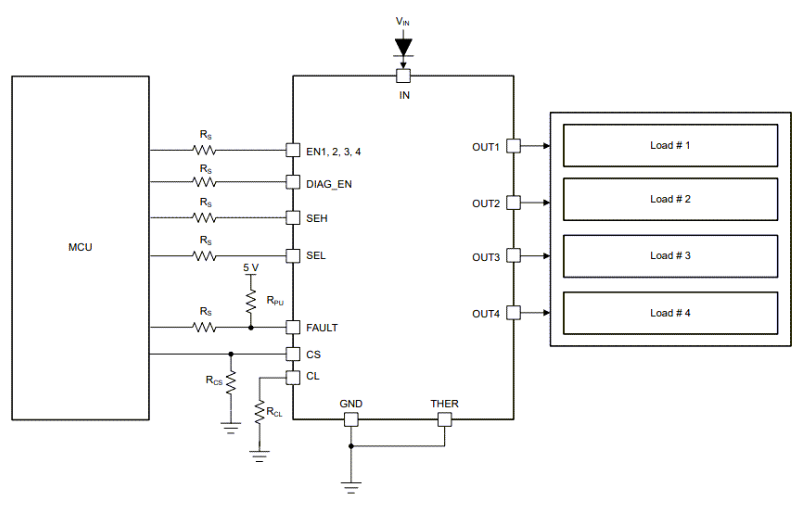

典型应用图

TPS7H2140EVM评估模块技术解析与应用指南

一、产品概述与核心特性

TPS7H2140EVM是德州仪器(TI)推出的评估模块，专门用于演示和评估TPS7H2140-SEP eFuse的性能特性。该模块具有以下显著特点：

• ?宽输入电压范围?：支持4.5V至32V工作电压
• ?四通道独立控制?：四个输出通道可独立配置或并联使用
• ?高精度电流检测?：集成电流检测输出(CS)功能，精度达±1%
• ?多重保护机制?：包含短路保护、热过载保护和开载检测功能
• ?灵活配置选项?：通过跳线可配置电流限制、诊断使能等参数

二、硬件架构与接口设计

1. 主要接口说明

2. 关键电路设计

?电流检测网络?：

• 检测电阻R29=442Ω，提供精确的电流镜像输出
• 电流比例系数KCS=300（全温度范围稳定）
• CS引脚输出电压VCS = IOUTx × RCS / KCS

?电流限制电路?：

• 默认限制值1.3A（R11=R15=3.01kΩ并联）
• 计算公式：RCL = (VCL_TH × KCL) / IOUT
• 内部基准电压VCL_TH=0.8V，比例系数KCL=2500

三、典型应用场景

1. 工业电源分配系统

?配置要点?：

• 通过J20-J23跳线启用开载检测功能
• 配置J11跳线设置外部电流限制
• 输出端添加10μF去耦电容

2. 汽车电子保护电路

?优化设计建议?：

1. 输入保护：添加TVS管抑制Load Dump瞬态
2. 热管理：芯片底部θJA=31.5°C/W，需保证散热
3. 并联配置：通过0Ω电阻(R12-R14)实现通道并联

四、测试与评估方法

1. 基础性能测试流程

1. 连接12V电源至J1端子
2. 配置J2-J5使能目标通道
3. 通过J24-J27接入电子负载
4. 扫描输入电压(9V→20V)验证稳定性

2. 关键参数测试结果

五、PCB设计规范

1. ?层叠结构?：四层FR4板材(1oz/2oz混合铜厚)
2. ?布局要点?：
   • 功率路径线宽≥40mil
   • CS信号走线包地保护
   • U1底部设置9×9过孔阵列散热
3. ?安全间距?：
   • 原边与副边保持8mm爬电距离
   • 高压走线间距≥15mil

六、安全注意事项

1. ?操作警告?：
   • 满负载时芯片表面温度可达125°C
   • 禁止徒手接触功率元件
2. ?ESD防护?：
   • 存储时保持于防静电袋中
   • 操作时佩戴防静电手环
3. ?输入保护?：
   • 建议在VIN端添加36V TVS管
   • 反接保护二极管串联在电源路径
