Texas Instruments TPS22950Q1EVM评估模块是经完整组装和测试的电路，用于评估TPS22950-Q1负载开关。TPS22950-Q1是一款小型单通道负载开关，具有可调节输出电流限制、反向电流阻断和热关断功能，提供强大的故障保护。TI TPS22950Q1EVM评估模块支持用户在0A至3A不同负载条件下向TPS22950-Q1施加1.8V至5.5V不同输入电压。

数据手册：*附件：Texas Instruments TPS22950Q1EVM评估模块数据手册.pdf

特性

• VIN输入电压范围：1.8V至5.5V
• 最大连续开关工作电流：4A
• 低导通电阻：RON=34mΩ (典型值)
• 输出电流限制范围：0.05A至3.5A
• 常开的真反向电流阻断
• 热关断

PCB布局

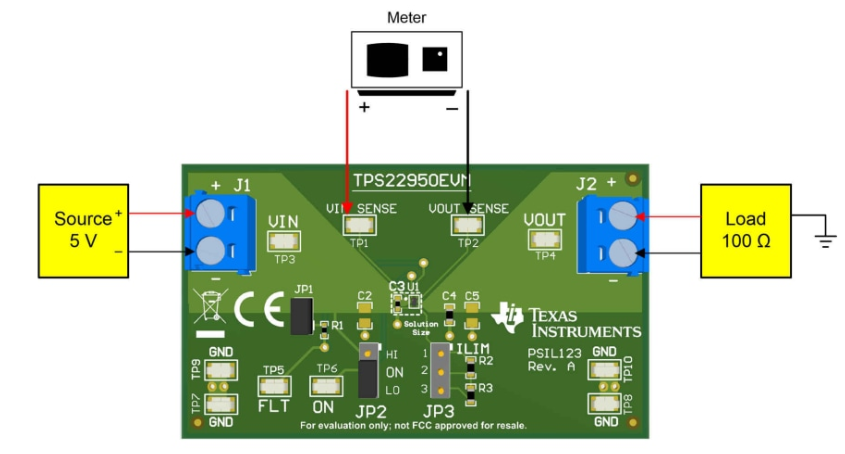

Ron测试设置

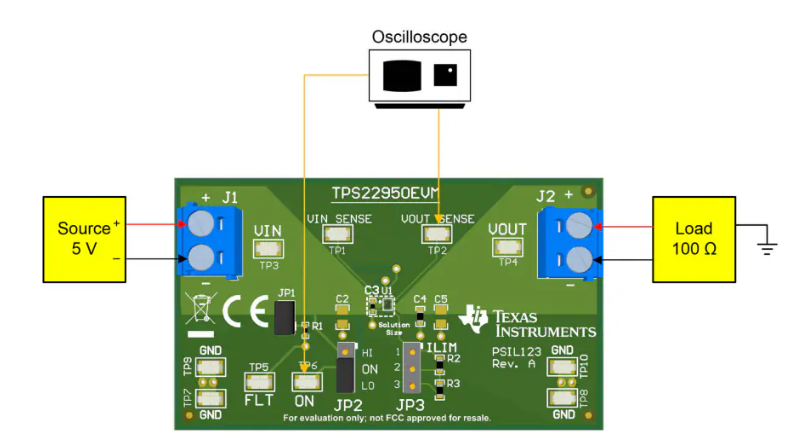

上升时间测试设置

TPS22950-Q1评估模块技术解析与应用指南

一、产品核心特性

Texas Instruments的TPS22950-Q1评估模块(EVM)是一款专为汽车电子设计的可调电流限制负载开关开发平台，具有以下突出特点：

?硬件架构?：

• 双层PCB设计，支持1.8V至5.5V输入电压范围
• 集成TPS22950-Q1负载开关器件(5.5V/2A/40mΩ)
• 提供VIN、VOUT、ON、FLT、GND和ILIM引脚接入点
• 板载CIN和COUT电容器组

?测试功能?：

• 支持导通电阻(Ron)精确测量
• 上升时间测试接口
• 10个测试点覆盖关键信号节点

?安全特性?：

• 可调电流限制(0.5A/2A可选)
• 故障指示(FLT)功能
• 符合AEC-Q100汽车级认证

二、电路设计解析

1. 电源架构

?关键参数?：

• 连续电流处理能力：2A
• 典型导通电阻：34mΩ(SOT23-6封装)
• 上升时间：<1μs(典型值)

2. 接口配置

通过跳线实现灵活配置：

3. 测试点功能

• TP1/TP3：VIN输入监测
• TP2/TP4：VOUT输出监测
• TP5：ON控制信号
• TP6：FLT故障指示
• TP7-TP10：接地参考点

三、设计应用指南

1. 汽车电子应用

• 优势：符合AEC-Q100 Grade 1认证
• 保护：内置过流和热关断保护

2. 工业控制应用

• 电机驱动电源管理
• PLC输出模块保护
• 传感器阵列供电控制

3. 布局建议

1. ?电源路径?：
   • 使用至少2oz铜厚
   • 尽量减少via数量
   • 关键节点采用开尔文连接
2. ?热管理?：
   • 最大结温125°C
   • 建议添加散热过孔
   • 避免在开关下方走敏感信号
