Texas Instruments TPS62873EVM-144评估模块提供经过验证的设计，用于评估TPS6287x-Q1同步降压转换器。TPS6287x-Q1同步降压转换器设计用于实现小解决方案尺寸和高效率。

数据手册：*附件：Texas Instruments TPS62873EVM-144评估模块数据手册.pdf

TI TPS62873EVM-144评估模块经过优化，可帮助用户高效评估和测试两个TPS62873降压转换器的堆叠配置的运行情况和功能。TPS62873EVM-144还可用于评估采用该配置的TPS62870-Q1、TPS62871-Q1和TPS62872-Q1。该器件将2.7V至6.0V输入电压转换为0.75V稳压输出，电流高达30A。

特性

• 输入电压范围：2.7V至6.0V
• 电阻器可选启动输出电压
• 电阻器可选开关频率
• 省电模式，提高轻负载效率
• I^2^C兼容接口
• 差分远程检测

PCB布局前面

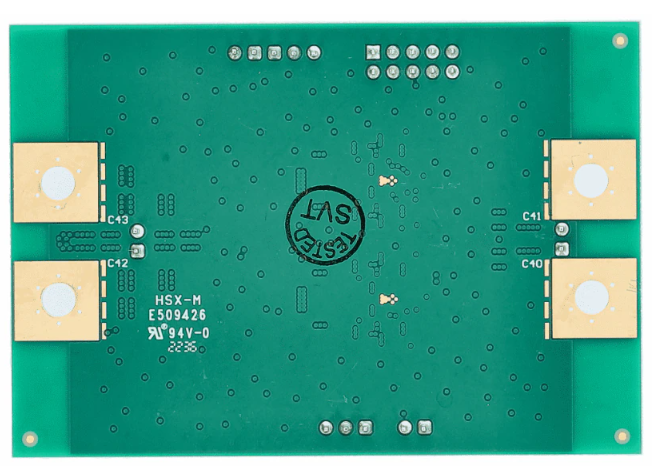

PCB布局背面

TPS62873EVM-144评估模块技术解析与应用指南

一、产品概述

TPS62873EVM-144是德州仪器(TI)推出的双路降压转换器评估模块，专为评估TPS62873-Q1系列高性能DC/DC转换器而设计。该评估模块具有以下核心特点：

?硬件特性?：

• 采用TPS62873-Q1双路同步降压转换器
• 宽输入电压范围：2.7V至6.0V
• 固定0.75V输出电压(可调)
• 最大30A输出电流能力
• 2.25MHz开关频率
• 高效率设计(最高98%占空比)

?评估功能?：

• 支持堆叠配置评估
• 完整的输入/输出测试接口(MH1-MH4)
• 可配置使能控制(JP1)
• I2C接口(J5)支持参数编程
• 同步输出监测接口(J4)

二、核心器件解析

1. TPS62873转换器特性

• ?封装规格?：2.55mm×3.55mm 16引脚VQFN封装
• ?工作模式?：
  • PWM模式(中高负载)
  • 节能模式(轻负载)
• ?保护功能?：
  • 过流保护
  • 热关断保护
  • 欠压锁定

2. 评估模块配置选项

• ?输出电压设置?：
  • 默认0.75V(通过R5/R6电阻分压网络)
  • 支持I2C动态调整(0.75V至1.0V范围)
• ?开关频率?：
  • 默认2.25MHz(通过R103/R104设置)
  • 可调范围1.5MHz至3MHz
• ?工作模式选择?：
  • 强制PWM模式(JP2连接VIN)
  • 节能模式(JP2连接GND)
  • 外部时钟同步(JP2接时钟信号)

三、硬件连接指南

1. 基本功能测试

?连接步骤?：

1. 连接2.7-6V电源至MH1(VIN)和MH2(GND)
2. 配置JP1跳线使能输出(ON-EN)
3. 连接负载至MH3(VOUT)和MH4(GND)
4. 使用J1/J2检测点监测输入/输出电压

?关键参数测量?：

• ?效率测试?：测量输入(J1)/输出(J2)功率比
• ?负载调整率?：0A至30A负载变化时的输出电压稳定性
• ?瞬态响应?：通过负载瞬态电路测试恢复特性

2. I2C功能评估

1. 连接USB2ANY接口至J5
2. 使用TI提供GUI软件
3. 可编程参数包括：
   • 输出电压
   • 输出电压转换速率
   • 软启动时间
   • 工作模式

四、PCB布局建议

• ?功率路径?：
  • 保持输入电容靠近VIN引脚
  • 使用宽铜箔降低阻抗
  • 输出电容尽量靠近器件
• ?热管理?：
  • 充分利用散热焊盘
  • 添加散热过孔阵列
• ?信号完整性?：
  • FB走线远离开关节点
  • I2C信号适当滤波
