Texas Instruments TPS389387EVM评估模块 (EVM) 用于演示TPS38700S-Q1排序器和TPS389006电压监控设备的功能。它还能评估两个设备之间的同步功能，并提供12通道可编程电源。这些器件默认采用预编程设置，但I^2^C功能可针对不同的阈值电压、容差百分比和功率序列对IC进行重新编程。该评估模块包括I^2^C接口插头以及评估模块板上专门放置的跳线和针座，以实现最大灵活性。Texas Instruments TPS389387EVM设计用于与MSP-EXP430FR2355 MSP430FR2355 LaunchPad?搭配使用，从而创建12通道可编程电源。

数据手册：*附件：Texas Instruments TPS389387EVM 评估模块（EVM）数据手册.pdf

特性

• 多通道I^2^C可编程电压监控器
• 多通道I^2^C可编程音序器
• 12通道可编程电源功能
• 可与外部电源连接

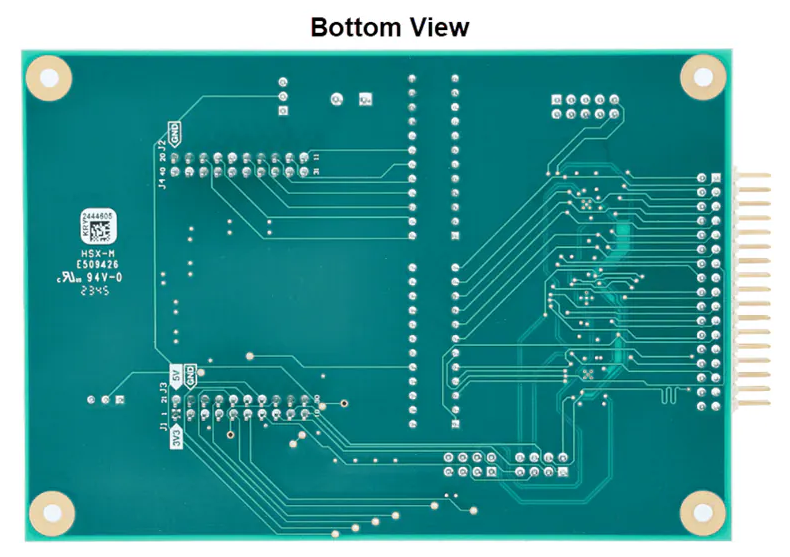

板布局

TPS389387EVM联合评估模块技术解析与应用指南

一、产品概述

Texas Instruments TPS389387EVM是一款集成了TPS38700S-Q1序列器和TPS389006电压监控器的联合评估模块，为工程师提供完整的电源管理解决方案验证平台。该模块支持多达12个电源轨的编程控制，可精确评估多电压域系统的上电/断电时序管理。

核心特性

• ?双芯片协同架构?：集成6通道I2C可编程序列器(TPS38700S-Q1)与6通道电压监控器(TPS389006)
• ?智能同步机制?：通过SYNC引脚实现设备间状态通信，确保时序精度
• ?灵活配置能力?：支持通过MSP430FR2355 LaunchPad开发板生成虚拟电源树
• ?全面诊断功能?：提供序列记录、CRC校验和内置ADC电压读数
• ?工业级设计?：工作温度范围-40°C至125°C，符合汽车电子AEC-Q100标准

二、硬件架构分析

1. 电源管理系统

?核心组件配置?：

• ?主控制器?：MSP430FR2355 MCU（通过LaunchPad连接）
• ?监控芯片?：TPS389006Q1（WQFN16封装）
• ?序列器芯片?：TPS38700S-Q1（VQFN24封装）
• ?接口转换?：USB-TO-GPIO2连接器实现I2C通信

?关键保护电路?：

• 集成式过压/欠压监测（各通道独立配置）
• 噪声滤波和毛刺免疫功能
• 热关断保护机制
• 可编程看门狗定时器

2. 控制接口设计

?主要连接器配置?：

?LED状态指示?：

• D1(nIRQ)：中断触发指示
• D2-D4：EN1-EN3使能状态指示

三、典型应用场景

1. 工业自动化系统

• PLC多电压域控制
• 电机驱动电源时序管理
• 工厂自动化设备供电监控

2. 汽车电子

• ADAS传感器电源序列控制
• 车载信息娱乐系统电源管理
• 车身控制模块(BCM)设计验证

3. 网络基础设施

• 数据中心电源分配单元
• 企业级交换机电源监控
• 5G基站电源管理系统

四、设计参考建议

1. PCB布局要点

• 保持功率回路面积最小化（<1cm?）
• 敏感信号远离高频开关节点
• 为TPS389006提供完整的地平面

2. 系统集成建议

• 多芯片级联时确保SYNC信号完整性
• 采用屏蔽电缆连接I2C总线
• 为监控通道添加0.1μF去耦电容

3. 热管理设计

• 连续工作环境下监测芯片温度
• 必要时增加散热措施
• 避免环境温度超过85°C

五、性能参数

基于模块测试数据：

• ?时序精度?：±1%典型值（全温度范围）
• ?监控响应时间?：<1μs（欠压检测）
• ?序列记录分辨率?：1ms
• ?I2C通信速率?：支持400kHz快速模式
• ?静态功耗?：待机电流<50μA
