Texas Instruments TPS65219EVM PMIC评估模块 (EVM) 是一个完全组装的平台，用于评估TPS65219电源管理 IC (PMIC) 的性能和功能。Texas Instruments TPS65219EVM评估模块包括一个板载USB转I^2^C适配器、所有直流稳压器输入和输出用电源端子和跳线，以及通用测量用测试点。

数据手册：*附件：Texas Instruments TPS65219EVM PMIC评估模块 (EVM)数据手册.pdf

特性

• 评估TPS65219器件的特性和性能
• 板载MSP430 MCU，用于与PMIC通信
• 可编程输出电压
• 可编程上电和掉电排序

必要设备

• 评估模块
  • TPS65219评估板
• 电源
  • 需要5V直流电源为评估模块供电
  • 如果加载该评估模块，则建议使用10A或更高限值
• 主机计算机
  • 需要一台带有可用USB端口的计算机才能使用该评估模块软件
  • 该评估模块软件在计算机上运行，并通过USB-A转micro-B电缆与评估模块通信

板测试点

TPS65219 PMIC评估模块(EVM)技术解析与应用指南

一、产品概述

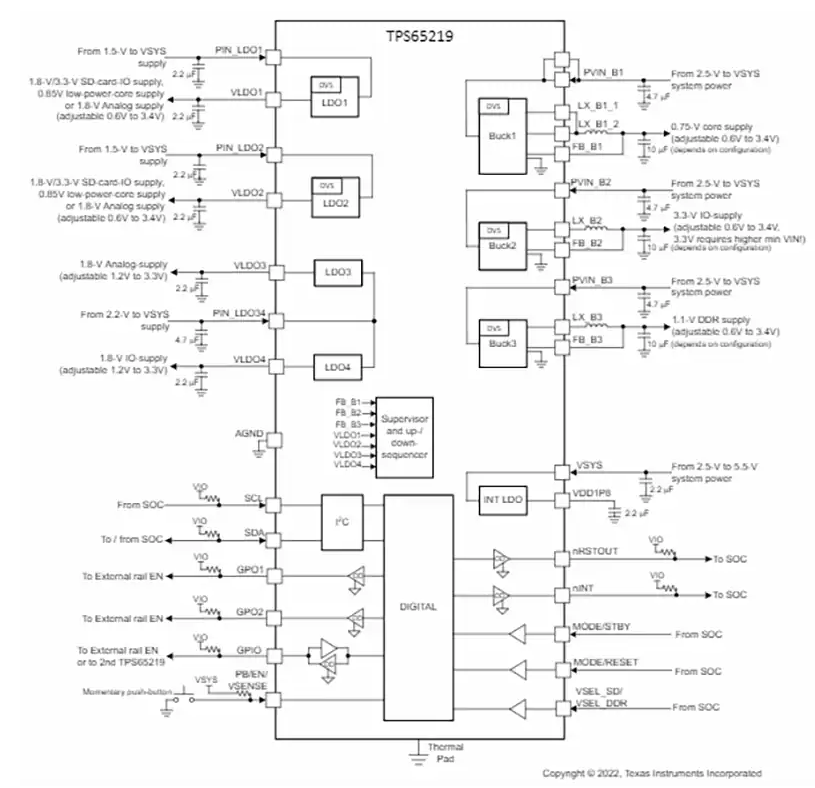

TPS65219EVM是德州仪器(TI)推出的一款功能完备的评估平台，专门用于评估TPS65219电源管理集成电路(PMIC)的性能和功能。该PMIC主要面向Arm? Cortex?-A53处理器和FPGA应用，集成了3个降压转换器和4个低压差稳压器(LDO)，为系统级芯片(SoC)提供完整的电源控制和时序管理解决方案。

?核心特性?：

• ?高效电源架构?：Buck1支持3.5A输出电流，Buck2/Buck3各支持2A输出
• ?宽输入范围?：2.5V至5.5V输入电压，兼容3.3V或5V系统电压
• ?智能配置?：LDO1/LDO2可配置为负载开关或旁路模式，支持SD卡配置
• ?丰富接口?：3个GPIO和3个多功能引脚(MFP)，提供系统控制灵活性

二、硬件配置详解

1. 默认电源配置

评估模块预装了TPS6521901 PMIC，其默认输出电压配置如下：

• ?Buck转换器?：Buck1(0.75V)、Buck2(3.3V)、Buck3(1.2V)
• ?LDO稳压器?：LDO1(1.8V/3.3V可选)、LDO2(0.85V)、LDO3(1.8V)、LDO4(2.5V)
• ?输入电源?：5V典型工作电压

2. 关键跳线设置

模块提供多组跳线用于灵活配置：

3. 测试点布局

评估板提供46个测试点，方便测量各电源轨电压和关键信号：

• ?电源输出测试点?：TP15( Buck1)、TP16( Buck2)等
• ?控制信号测试点?：TP11( MODE/STBY)、TP14( PB/EN)等
• ?接口信号测试点?：TP42( SDA)、TP45( SCL)等

三、图形用户界面(GUI)操作指南

1. GUI安装与启动

• ?获取方式?：通过TI DevTools页面下载，支持浏览器运行或独立应用程序
• ?系统要求?：Chrome?(v46+)、Firefox?(v38+)或Microsoft Edge?(v111.0.1661.41+)
• ?连接方式?：通过USB-A转micro-B电缆连接EVM与主机

2. 核心功能页面

1. ?寄存器映射页?：
   • 实时显示和修改所有PMIC寄存器
   • 支持立即写入和延迟写入两种模式
   • 提供位字段视图和搜索功能
2. ?NVM配置页?：
   • 电源资源配置(电压/电流设置)
   • 时序配置(上电/掉电时序)
   • 数字引脚配置(MFP功能选择)
3. ?时序绘图工具?：
   • 可视化电源轨上电/掉电时序
   • 支持16个时隙分配(0-15)
   • 可配置时隙持续时间(0ms/1.5ms/3ms/10ms)

3. NVM编程流程

1. 通过I2C发送关闭请求(进入初始化状态)
2. 启用I2C通信接口
3. 加载自定义配置文件(JSON/CSV格式)
4. 执行NVM编程操作
5. 验证编程结果(自动比对寄存器设置)

四、典型应用设计建议

1. 电源设计考量

• ?输入滤波?：每路Buck输入推荐4.7μF+0.1μF电容组合
• ?输出滤波?：Buck输出使用0.47μH电感+47μF电容
• ?散热管理?：注意线性稳压器和开关管的温升

2. PCB布局要点

• ?分层设计?：顶层布置自举电容，底层布置PVDD滤波电容
• ?地分割?：模拟地(AGND)与功率地(GND)物理隔离
• ?敏感信号?：I2C走线远离高频开关节点

3. 保护机制配置

• ?过流保护?：通过外部电阻(22kΩ-100kΩ)调节3A-12.2A阈值
• ?温度监控?：125°C预警(OTW)、155°C关断(OTE)
• ?电压监测?：可配置欠压保护阈值

五、开发资源

• ?官方设计工具?：TPS65219-GUI软件包
• ?参考设计?：SLVUCD1A用户指南(2024年9月修订版)
• ?技术支持?：TI E2E?电源管理论坛
