Texas Instruments TPS65219EVM NVM编程板设计用于演示TPS65219，采用RHB和RSM封装。TI TPS65219非易失性存储器 (NVM) 编程板采用MSP430F5529 MCU进行客户编程。该板包括电源端子、用于所有直流稳压器输入和输出的跳线以及用于通用测量的测试点。

数据手册：*附件：TPS65219EVM-SKT用户指南.pdf

TPS65219EVM-SKT编程板支持插座，用于在焊接到原型板上之前对单元进行编程。TPS65219EVM-SK可用于对RHB 5mm x 5mm（0.5mm间距）封装进行编程，TPS65219EVM-RSM可用于对RSM 4mm x 4mm（0.4mm封装）进行编程。

特性

• PMIC非易失性存储器 (NVM) 编程
• 板载MSP430 MCU，通过I^2^C与PMIC通信
• 可编程输出电压
• 可编程上电和掉电排序
• 可编程多功能数字引脚

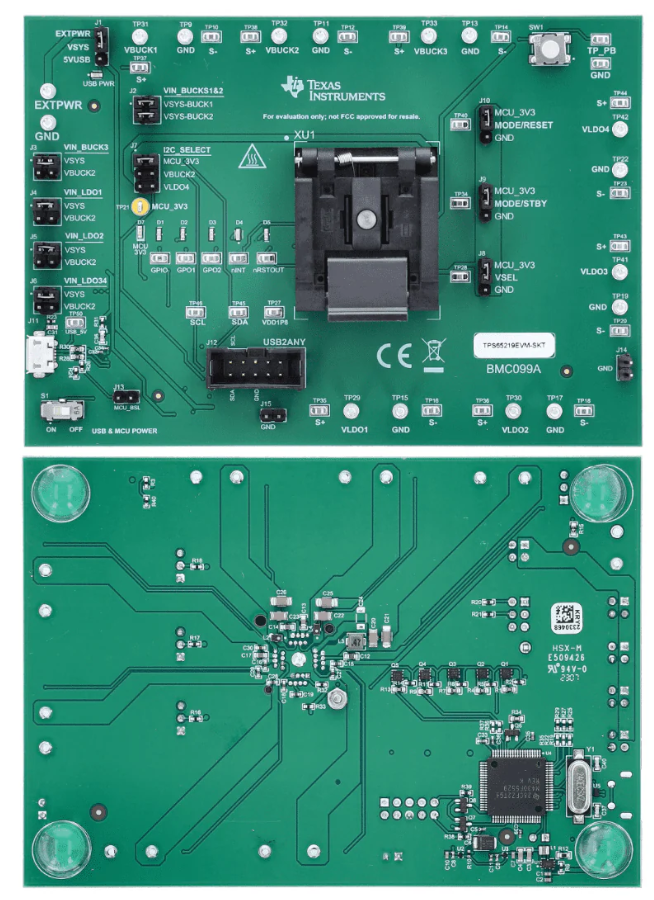

TPS65219EVM-SKT PCB布局

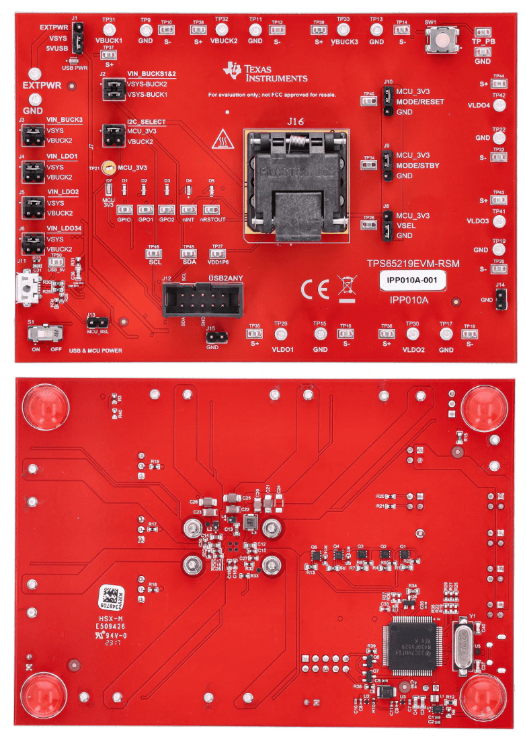

TPS65219EVM-RSM PCB布局

TPS65219EVM-SKT评估模块技术解析与应用指南

一、产品核心概述

TPS65219EVM-SKT是德州仪器(TI)推出的高性能电源管理集成电路(PMIC)编程评估模块，专为ARM? Cortex? A53处理器和FPGA应用设计。该模块提供完整的NVM编程解决方案，支持两种封装尺寸评估(5x5mm和4x4mm)。

?核心特性?：

• 集成3路降压转换器(最高3.5A)和4路LDO稳压器
• 支持1.8V-3.4V宽输出电压范围
• 内置USB-to-I2C适配器实现PC通信
• 提供46个测试点覆盖所有关键信号
• 支持电源序列配置和故障监控功能

二、硬件架构解析

1. 三合一设计架构

评估模块采用创新的三级架构设计：

1. ?电源管理单元?：包含Buck1(3.5A)、Buck2/3(各2A)和LDO1-4
2. ?控制接口单元?：集成MSP430 USB2ANY适配器
3. ?扩展接口单元?：提供FMC连接器和多种配置跳线

2. 关键电路设计

• ?电源输入电路?：支持5V USB或外部电源供电
• ?I2C通信电路?：可配置3.3V LDO或Buck2供电
• ?多功能引脚电路?：VSEL/MODE/RESET可编程配置
• ?测试点网络?：包含VBUCK1-3、VLDO1-4等关键信号

三、接口功能说明

1. 主要功能接口

2. 测试点布局

• ?电源测试点?：TP1(EXTPWR)、TP50(5VUSB)
• ?Buck输出测试点?：TP31-33(输出)、TP37-39(检测)
• ?LDO输出测试点?：TP29/30/41/42(输出)、TP35/36/43/44(检测)
• ?控制信号测试点?：TP28(VSEL)、TP34(STBY)、TP40(RST)

四、NVM编程技术

1. 编程工作流程

1. 初始化状态加载默认配置(约2.3ms)
2. 通过I2C更新寄存器设置(地址0x00-0x27)
3. 执行编程命令(地址0x34写入0x0A)
4. 验证编程结果(地址0x34位7)

2. 关键寄存器配置

五、图形用户界面(GUI)

1. 主要功能页面

1. ?寄存器映射页?：支持直接寄存器读写
2. ?NVM配置页?：按功能分组配置
3. ?电源序列页?：可视化时序配置
4. ?编程页面?：完整的NVM编程流程

2. 特色功能

• 实时状态监控LED指示
• 寄存器配置导入/导出(CSV/JSON)
• 电源序列图形化工具
• 自动校验功能(NVM_VERIFY_RESULT)

六、典型应用场景

1. 工业控制系统

• PLC电源管理单元
• 工业自动化控制器
• 机器视觉系统供电

2. 消费电子设备

• 智能家居中枢
• 网络存储设备
• 边缘计算节点

3. 测试测量系统

• 电源特性分析平台
• 故障注入测试系统
• 电源序列验证工具

七、设计注意事项

1. PCB布局建议

• Buck功率路径走线宽度≥50mil
• 敏感信号远离开关节点
• 测试点就近放置去耦电容
• 散热焊盘区域保证足够过孔

2. 热管理方案

• 连续满载需增加辅助散热
• Buck电感选择低DCR型号
• 避免多个功率器件密集布局

3. 保护电路设计

• 输入端建议增加TVS二极管
• 长走线输出端添加缓冲电容
• 复杂环境增加RC滤波电路
