Texas Instruments TPS92629Q1EVM评估模块用于演示TPS92629-Q1 LED驱动器的性能。TPS92629-Q1是一款单通道LED 驱动器，具有完整的 LED诊断和多故障报告功能，适用于汽车照明应用。TI TPS92629-Q1可帮助设计人员应对汽车照明终端设备中的热设计挑战。

数据手册：*附件：Texas Instruments TPS92629Q1EVM评估模块数据手册.pdf

特性

LED接地短路、电池短路、开路检测和自动恢复
通过接地短路、电池短路、开路和热关断等不同电压电平进行多故障报告
低掉电模式下的开路故障屏蔽
模拟和PWM调光
电源电压高时，与外部电阻器热共享

布局

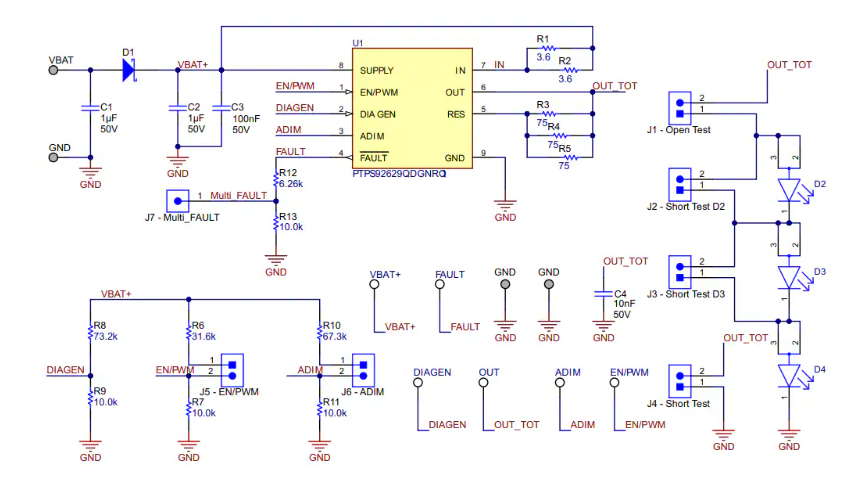

示意图

TPS92629-Q1评估模块技术解析与应用指南

产品概述

TPS92629-Q1评估模块(EVM)是德州仪器(TI)推出的专用于评估TPS92629-Q1单通道线性LED驱动器性能的开发平台。该模块针对汽车照明应用设计，集成了完整的LED诊断和多故障报告功能，可帮助工程师快速验证设计方案。

核心特性

?全面诊断功能?：支持LED短路到地、短路到电池、开路检测及自动恢复
?多故障报告机制?：通过不同电压电平区分短路到地、短路到电池、开路及热关断状态
?灵活调光控制?：支持模拟调光和PWM调光两种方式
?热共享技术?：高电源电压下可通过外部电阻实现热共享
?汽车级可靠性?：符合AEC-Q100认证标准

硬件架构分析

接口配置

评估模块提供丰富的接口连接选项：

?电源接口组?：

VBAT：电源输入连接器(9-20V典型范围)
GND：器件地连接
VBAT+：正输入电源电压监测点

?控制接口组?：

EN/PWM：设备使能输入和PWM输入
DIAGEN：LED开路诊断使能输入
ADIM：模拟调光输入

?输出接口组?：

OUT：输出电压监测点
FAULT：LED驱动器故障状态输出
Mult_FAULT：多故障状态输出

跳线配置方案

模块提供6组关键跳线用于功能验证：

跳线	功能	带短路片状态	不带短路片状态
J1	开路检测	LED串连接至OUT	LED串开路
J2	单LED短路	LED串中短路单个LED	3LED串联正常
J3	双LED短路	LED串中短路两个LED	3LED串联正常
J4	LED串短路	短路LED串中所有LED	3LED串联正常
J5	EN/PWM输入	使能器件并通过电阻连接PWM	禁用或使用外部信号
J6	模拟调光输入	使能模拟调光(通过电阻连接)	禁用或使用外部信号

典型应用场景

汽车照明系统

?外部小型照明?：盲点检测指示灯、门把手灯、充电接口灯
?内部照明?：顶棚控制台灯、阅读灯
?尾部照明?：尾灯、高位刹车灯、侧标志灯

测试参数配置

参数	典型值	说明
输入电压	9-20V	典型测试使用12V
输出电流	250mA	可通过Rsns电阻调整
LED配置	3串1并	标准测试配置
Rsns电阻	1.8Ω	电流检测电阻
Rres电阻	25Ω	热共享调节电阻

设计要点与测试指南

PCB布局建议

?电源布线?：VBAT输入使用宽走线，靠近连接器布置大容量滤波电容
?热管理?：功率电阻(R3-R5)采用2512封装，保持足够散热空间
?信号隔离?：模拟调光(ADIM)走线远离开关节点
?接地策略?：采用星型接地，功率地和信号地在单点连接

测试步骤

将直流电源设置为12V/1A，正负极分别连接VBAT和GND
默认跳线配置下，上电后模块应自动开始工作
短路到电池检测测试时，设置电源为10.5V/2A，避免长时间故障状态
通过J1-J6跳线组合验证不同故障场景
使用Mult_FAULT接口监测多故障状态输出

物料清单关键元件

元件	规格	制造商	数量
U1	TPS92629QDGNRQ1	TI	1
D1	SK36A-LTP 60V/3A肖特基二极管	Micro Commercial	1
R3-R5	75Ω 1W电阻	Vishay-Dale	3
C1-C2	1μF 50V X7R电容	AVX	2
D2-D4	红色LED(71lm 632nm)	Osram	3
