Texas Instruments TPS563252EVM和TPS563257EVM评估模块基于采用SOT563封装的TPS563252和TPS563257同步降压转换器。在轻载条件下，TPS563252在Eco-mode模式下工作，通过改变其开关频率来实现更高的效率，而TPS563257则在FCCM模式下运行，保持恒定的开关频率。

数据手册：*附件：Texas Instruments TPS563252EVM和TPS563257EVM评估模块数据手册.pdf

TI TPS563252EVM和TPS563257EVM的输入电压范围为3V至16V，12V标称电压，3A时提供1.05V的输出。两个模块都包括用于进行反馈回路测量的交流信号注入端子。

特性

• 输入电压范围：3V至16V
• 输出电压范围：0.6V至7V
• 输出电流：高达3A
• ECO模式和FCCM模式
• 快速瞬时响应

效率图

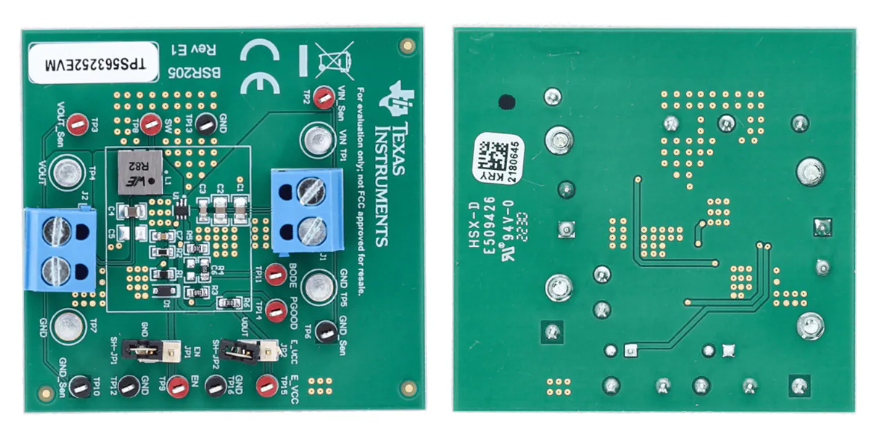

PCB布局

TPS563252EVM和TPS563257EVM评估模块技术解析与应用指南

一、评估模块核心特性概述

TPS563252EVM和TPS563257EVM是德州仪器(TI)推出的同步降压转换器评估模块，基于D-CAP3?控制架构，具有以下显著特性：

?核心差异?：

• ?工作模式?：
  • TPS563252：轻载时采用Eco-mode（变频模式），提升轻载效率
  • TPS563257：强制连续导通模式(FCCM)，保持恒定开关频率

?共同特性?：

• ?宽输入范围?：3V至17V直流输入
• ?大输出能力?：支持3A连续输出电流（0.6V至10V可调）
• ?高集成度?：内置功率MOSFET（高端53mΩ/低端53mΩ@25°C）
• ?先进控制?：自适应导通时间D-CAP3控制模式，无需外部补偿
• ?高频工作?：1.2MHz固定开关频率

二、关键性能参数分析

1. 电气规格（VIN=12V, VOUT=1.05V, TA=25°C）

2. 效率对比（VIN=12V时）

• ?TPS563252EVM?：
  • 峰值效率>90%（IOUT≈0.5A）
  • 轻载效率优势明显（0.01A时>70%）
• ?TPS563257EVM?：
  • 重载效率相当（3A时约88%）
  • 轻载效率较低但纹波更优

三、硬件设计要点

1. 评估板布局特点

• ?功率路径优化?：顶层布置主功率走线（VIN/VOUT/GND）
• ?关键元件布局?：
  • 输入电容(C1-C3)紧靠IC引脚
  • 输出电感(L1)采用Wurth 744383660082（820nH，8.8A）
• ?层叠设计?：2oz铜厚，底层为完整地平面

2. 输出电压配置

推荐值：

• R5(RFBB)=10kΩ（1%精度）
• R4(RFBT)根据需求计算（例：1.05V输出时为7.5kΩ）

四、典型测试结果

1. 动态性能

• ?负载调整率?：±0.8%（0.001A-3A全范围）
• ?线性调整率?：±0.6%（3V-17V输入范围）
• ?负载瞬态响应?：
  • 10%-90%负载阶跃（0.3A→2.7A）
  • 恢复时间<200μs（0.8A/μs摆率）

2. 启动/关断特性

• ?软启动时间?：约3ms（典型值）
• ?EN控制响应?：
  • 开启延迟<500μs
  • 关断时间<2ms
