?TLC59711 12通道16位增强型PWM RGB LED驱动器技术文档总结

TLC59711是一个 12 通道恒流灌电流驱动器。每个输出通道都有 可单独调节的电流，具有 65536 PWM 灰度 （GS） 步长。此外，每个颜色组可以是 由 128 个恒流灌电流步长控制，具有全局亮度控制 （BC） 功能。GS的 控制和 BC 可通过两线信号接口访问。每个的最大电流值 通道由单个外部电阻器设置。当 IC 处于过热状态。
*附件：tlc59711.pdf

特性

• 12 个恒流灌输出通道
• 电流能力：每通道 60 mA
• 带增强频谱 PWM 的灰度 （GS） 控制：
  16 位（65536 步）
• 全局亮度控制 （BC）：
  每个颜色组 7 位（128 级）
• 电源电压范围：
  内部线性稳压器：4.0 V 至 17 V
  直接电源：3.0 V 至 5.5 V
• LED 电源电压：高达 17 V
• 恒流精度：
  • 通道间 = ±1%（典型值），±3%（最大值）
  • 设备到设备 = ±1%（典型值），±4%（最大值）
• 数据传输速率：10 MHz（级联）
• 线性稳压器：3.3 V
• 自动显示重复功能
• 显示定时复位功能
• 内部/外部可选GS时钟
• 热关断 （TSD），带自动重启
• 无限设备级联
• 用于外部时钟故障的看门狗定时器
• 工作温度范围：–40°C 至 +85°C

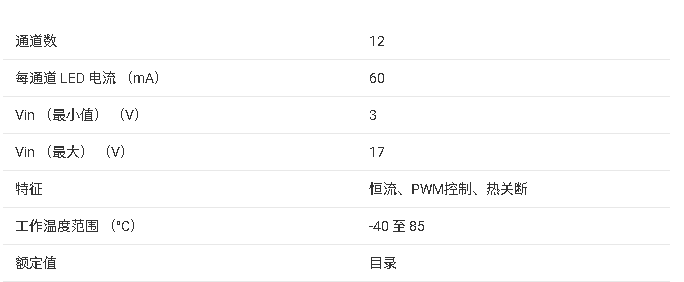

参数

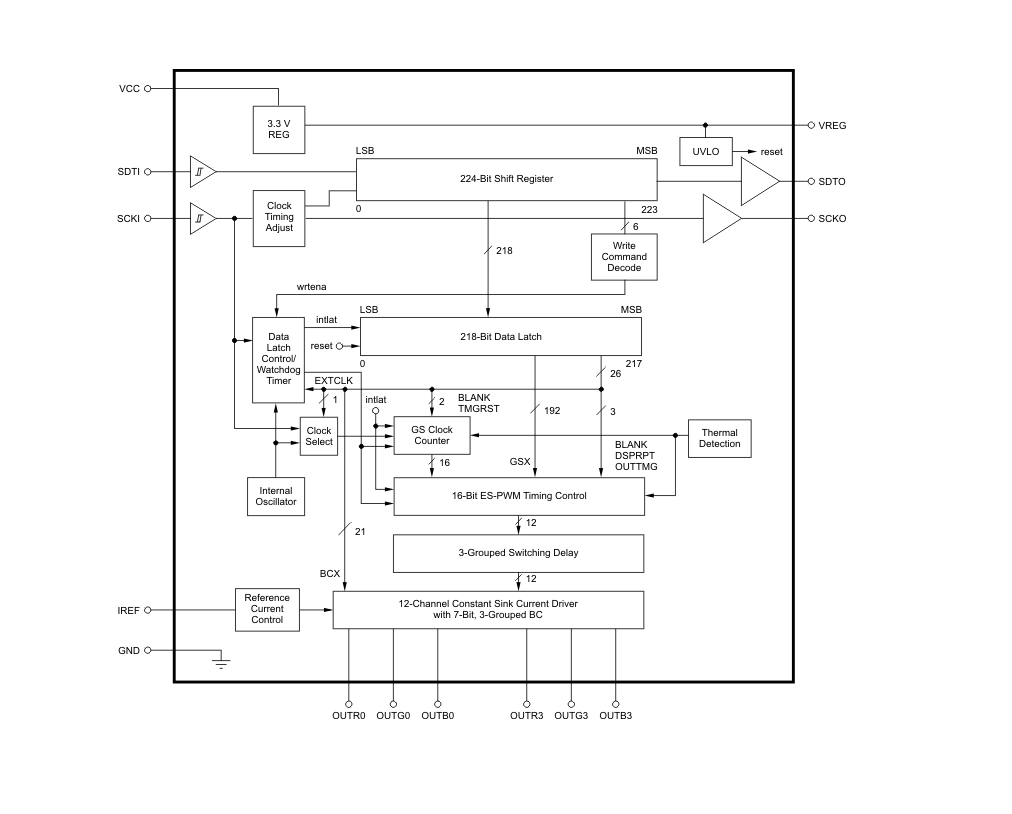

方框图

?1. 产品概述?

• ?型号?：TLC59711，德州仪器（TI）推出的12通道恒流吸电流驱动器，专为RGB LED集群灯设计。
• ?核心特性?
  • ?通道配置?：12路独立可调恒流输出（每通道最大60mA）。
  • ?控制精度?：
    • 16位灰度（GS）PWM控制（65,536级亮度）。
    • 7位全局亮度控制（BC）（128级电流调节）。
  • ?电源范围?：
    • 内部线性稳压器：4V至17V。
    • 直接供电：3V至5.5V。
  • ?精度?：
    • 通道间误差±1%（典型值），±3%（最大值）。
    • 器件间误差±1%（典型值），±4%（最大值）。

?2. 关键功能?

• ? 增强型PWM（ES-PWM） ?：
  • 将显示周期分为128段，每段支持512级灰度，优化低亮度下的线性度。
• ? 自动显示重复（DSPRPT） ?：支持循环显示无需重新写入数据。
• ? 热保护（TSD） ?：结温超过165°C时自动关闭输出，降温后恢复。
• ?级联支持?：无限级联，通过SDTI/SCKI串行接口同步控制多器件。

?3. 电气特性?

• ?输出电流设置?：通过外部电阻（RIREF）编程，范围0.82kΩ至24.8kΩ（对应2mA至60mA）。
• ?线性稳压器?：内置3.3V稳压器，最大输出电流25mA。
• ?数据接口?：
  • 10MHz高速串行通信（DATA/CLK两线制）。
  • 224位移位寄存器（6位命令+218位数据）。

?4. 应用设计要点?

• ?典型电路?：
  • 支持内部稳压或直接供电模式，需配置1μF去耦电容。
  • LED串联数量根据电源电压（VCC/VLED）调整。
• ?时序控制?：
  • 支持内部振荡器（7-12MHz）或外部SCKI时钟同步。
  • 输出切换延迟可配置为上升沿或下降沿触发（OUTTMG位），降低EMI。

?5. 封装与订购信息?

• ?封装?：HTSSOP-20 PowerPAD?（PWP），带散热焊盘。
• ?订购型号?：
  • TLC59711PWPR（卷带包装，2000片）。
  • TLC59711PWP（管装，70片）。

?6. 设计支持?

• ?参考公式?：
  • 最大电流计算：RIREF (kΩ) = 1.21V × 41 / IOLCMax (mA)。
  • 输出电流调节：IOUT = IOLCMax × (BCX / 127)。
• ?文档附录?：包含绝对最大额定值、热阻参数、时序图及典型性能曲线。

本文档为硬件工程师提供完整的IC规格、应用电路及控制协议，适用于高精度RGB LED照明和显示系统设计。
