随着汽车照明对动画的需求不断增加，LED 必须独立控制。因此，具有数字接口的 LED 驱动器对于有效驱动像素控制照明应用至关重要。在外部照明中，多个灯功能通常位于不同的PCB板上，板外线相互连接。传统的单端接口很难满足严格的EMC要求。通过使用工业标准的CAN物理层，TPS929120-Q1基于UART的FlexWire接口可以轻松实现长距离板外通信，而不会影响EMC。
*附件：tps929120-q1.pdf

TPS929120-Q1 是一款 12 通道、40V 高侧 LED 驱动器，可控制 8 位输出电流和 12 位 PWM 占空比。该器件通过 LED 开路、对地短路和单 LED 短路诊断满足多种调节要求。当 MCU 连接断开时，可配置的看门狗还会自动设置故障安全状态，并且通过可编程 EEPROM，可以针对不同的应用场景灵活设置 TPS929120-Q1。

特性

符合 AEC-Q100 标准，适用于汽车应用：
- 温度等级 1：–40°C 至 +125°C，T一个
功能安全功能
- 可用于帮助功能安全系统设计的文档
12 通道精密高侧电流输出：
- 电源电压 4.5 V 至 40 V
- 由电阻器设置高达 75 mA 的通道电流
- 2 位全局、6 位独立电流设置
- 电流精度高 < ±5%，5 mA 至 75 mA
- 电流精度高 < ±10% at 1 mA
- 50 mA 时 500 mV 的低压降
- 12位独立PWM调光
- 可编程PWM频率高达20 kHz
- 线性和指数调光方法
FlexWire 控制界面
- 高达 1 MHz 的时钟频率
- 一条 FlexWire 总线上最多 16 个设备
- 一帧最多 8 字节的数据事务
- 5V LDO输出，为CAN收发器供电
诊断和保护：
- 可编程故障安全状态
- LED开路检测
- LED短路检测
- 单 LED 短路诊断
- 可编程低电源检测
- 用于故障指示的漏极开路 ERR
- 用于FlexWire接口的看门狗和CRC
- 用于引脚电压测量的8位ADC
- 过温保护

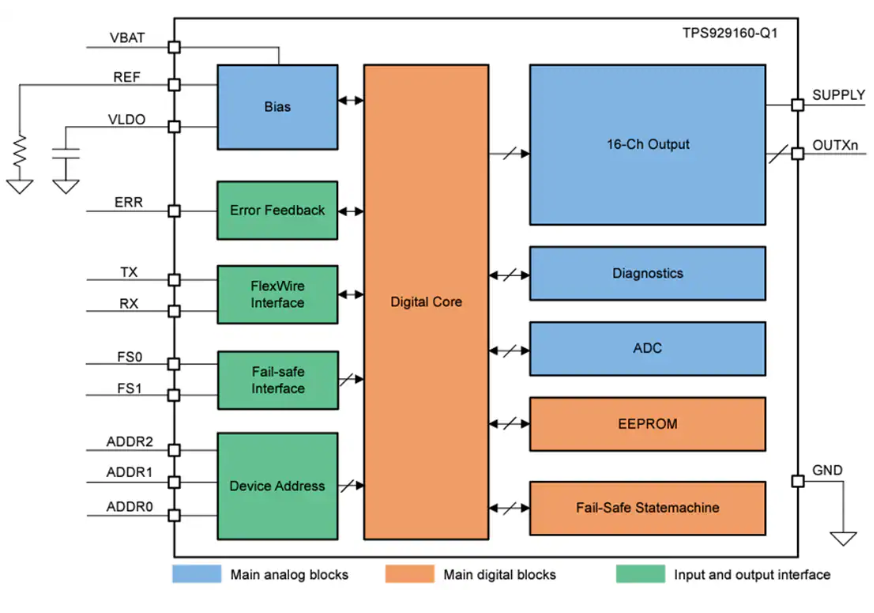

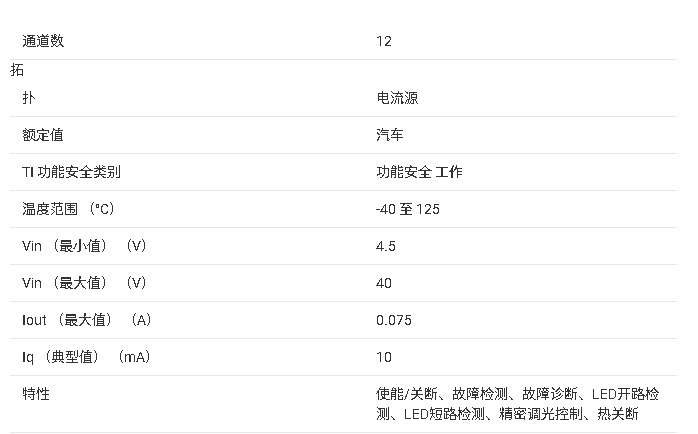

参数

?TPS929120-Q1 12通道汽车40V高边LED驱动器（FlexWire接口）技术文档总结?

?1. 产品概述?

?型号?：TPS929120-Q1，符合AEC-Q100汽车级认证（温度等级1：-40°C至+125°C）
?特性?：
- 12通道精密高边电流输出，支持4.5V至40V宽电压输入
- 每通道电流可编程（最高75mA），6位独立电流调节，精度±5%（5mA-75mA）
- 集成12位PWM调光，频率可编程至20kHz，支持线性和指数调光
- FlexWire控制接口（最高1MHz时钟频率，单总线支持16个设备）
- 完备的诊断保护功能（LED开路/短路检测、单LED短路诊断、过温保护等）

?2. 关键功能?

?电流输出?：
- 通过外部电阻（R_REF）设置基准电流，64步可编程（CONF_IOUTx寄存器）
- 支持四种电流范围（64/128/256/512倍基准，通过CONF_REFRANGE选择）
?PWM调光?：
- 独立12位分辨率（8位主寄存器+4位抖动控制）
- 可选线性或指数亮度曲线（CONF_EXPEN控制）
?FlexWire接口?：
- 基于UART协议，支持同步帧自适应时钟，CRC校验确保通信可靠性
- 支持广播模式和单设备寻址（通过ADDR引脚或EEPROM配置）

?3. 诊断与保护?

?实时监测?：
- LED开路/短路检测（阈值可编程）
- 单LED短路诊断（ADC自动扫描模式）
- 电源欠压警告（CONF_ADCLOWSUPTH设定阈值）
?故障响应?：
- 可配置故障安全状态（EEP_OFAF选择“一故障全关”或“仅关故障通道”）
- 看门狗定时器（CONF_WDTIMER）防止通信丢失

?4. EEPROM编程?
