?TPS92612 单通道线性LED驱动器技术文档摘要

随着LED作为光源的广泛应用，简单的LED驱动器越来越受欢迎。与分立式解决方案相比，低成本单片解决方案可减少系统级元件数量，并显著提高电流精度和可靠性。

TPS92612器件是一款单通道高侧线性LED驱动器，工作范围宽。这是一种简单而优雅的解决方案，可为单个 LED 灯串提供恒定电流。它可以支持带有长电缆的板外LED连接。TPS92612器件还可用作其他应用中的通用恒流源或限流器。
*附件：tps92612.pdf

特性

• 单通道高精度电流源：
  • ±4.6% 电流精度，–40°C 至 +125°C
  • 电流可通过外部检测电阻器调节
  • 高达 150 mA 的最大电流
• 宽输入电压范围：4.5 V – 40 V
• 通过输入PWM占空比控制亮度
• 低压差（包括电流检测压降）
  • 最大压差：10 mA 时为 150 mV
  • 最大压差：70 mA 时为 400 mV
  • 最大压差：150 mA 时为 700 mV
• 低静态电流：典型值 200 μA
• 保护：
  • 具有自动恢复功能的 LED 短路保护
  • 热关断
• 支持与外部电阻器进行热量共享
• 工作结温范围：–40°C 至 +150°C

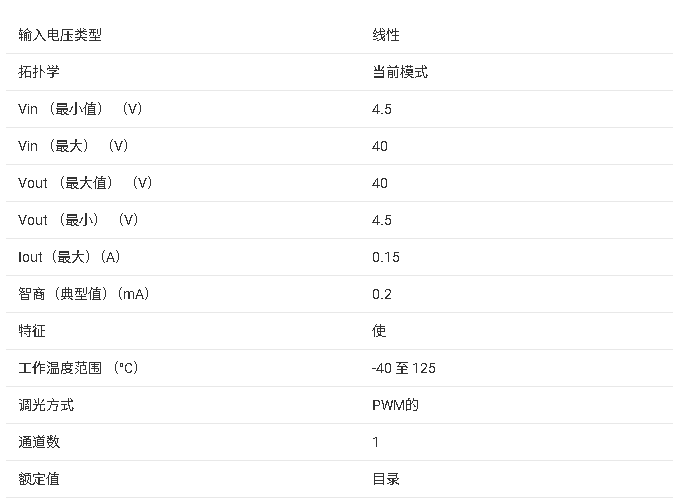

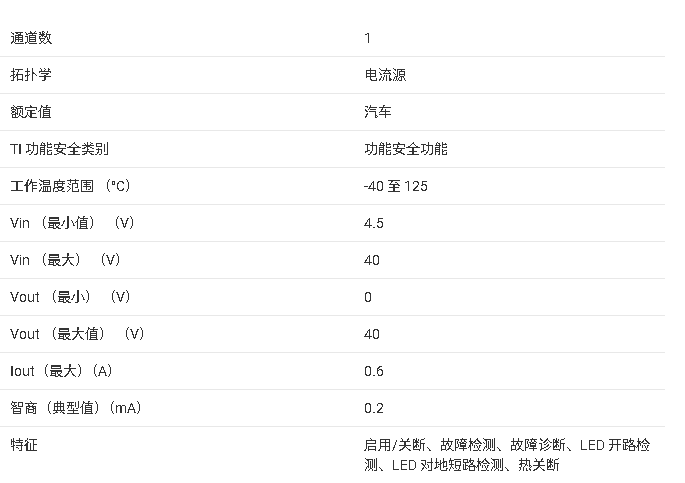

参数

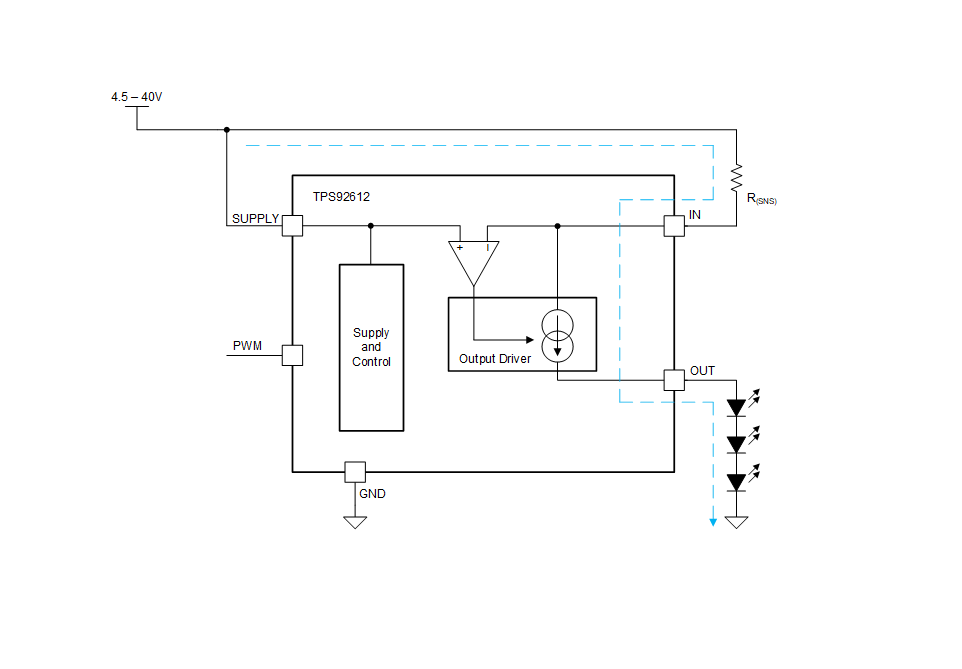

方框图

?1. 产品概述?
TPS92612是德州仪器（TI）推出的40V/150mA单通道高边线性LED驱动器，兼具恒流源功能，适用于工业及消费电子领域。其核心特点包括：

• ?高精度电流输出?：±4.6%精度（-40°C至+125°C），通过外部电阻调节电流（最大150mA）。
• ?宽输入电压范围?：4.5V至40V，支持长线缆LED连接。
• ?低功耗设计?：静态电流典型值200μA，压降低至150mV@10mA。
• ?保护功能?：LED短路自恢复、热关断保护。

?2. 关键特性?

• ?亮度控制?：通过PWM占空比调节（推荐200Hz-2kHz）。
• ?热管理?：支持外接分流电阻分担热量，工作结温-40°C至150°C。
• ?封装?：SOT-23-5（2.9mm×1.6mm）。

?3. 典型应用?

• ?电路设计?：单LED驱动、恒流源或限流器，适用于家电（冰箱、洗衣机）、工业自动化及医疗设备。
• ?设计要点?：
  • 电流设置电阻 RSNS=VCS_REGILEDRSNS ? =ILED?VCS_REG??（典型VCS_REG=98mV**V**CS**_**REG**?**=**98**mV）。
  • 需计算器件功耗（例：5V输入时最大0.489W）并优化散热布局。

?4. 保护机制?

• ?短路保护?：自动检测并重试（阈值电压0.82V-1.26V）。
• ?热关断?：结温达172°C时触发，15°C滞后恢复。

?5. 文档结构?
包含引脚定义、电气特性、时序图、典型应用电路及布局指南（如Figure 18的PCB示例）。
