TPS92401 LED点控制器技术文档摘要?

TPS92401 LED 点控制器器件通过提供高达 5A 像素级的 LED 调光控制和 4.5V 至 65V 宽输入范围，实现 4 通道独立照明解决方案。该器件包括一串 4 个串联的集成分流 FET，每个 FET 都为单个 LED 提供 PWM 调光。分流 FET 串允许该器件支持带有共阳极或共阴极 LED 的恒流稳压器。
*附件：tps92401.pdf

该TPS92401具有用于系统时钟的内部振荡器，可实现高达 16 位的集成 PWM 发生器，可编程 PWM 频率高达 60kHz。串行外设接口 （SPI） 可实现高速数据传输，并支持菊花链和星形连接。SPI 和优化的引脚排列允许在单层 PCB 的堆叠配置中连接多个设备。

该TPS92401包含寄存器，用于对灯串中每个单独 LED 的 PWM 脉宽、压摆率、边沿偏移和开路电压进行编程，并用于报告 LED 开路、LED 短路、并联 FET 开路和热警告。内部电荷泵集成了扩频功能，以增强 EMI 性能。该TPS92401还提供恒流稳压器的PWM调光控制，并实现多通道省电，从而显著提高调光效率，尤其是在低亮度条件下。

特性

• 4.5V 至 65V 宽输入范围
• LED 共阳极或阴极连接
• 4 个集成 PWM 分流 FET
  • 5A FET 最大连续电流
  • 用于PWM发生器的内部32MHz振荡器
  • 可编程 16 位、>20kHz PWM 调光
• SPI接口和自适应配置
  • 用于数据传输的高达5MHz SPI时钟
  • 星形和菊花链连接
  • 最多可堆叠 4 个器件，用于 16 个 LED 灯串
• 增强的 EMI 性能
  • 可编程PWM压摆率
  • 可编程PWM边沿偏移
  • 带扩频的内部电荷泵
• 完整的保护功能
  • LED开路检测和保护
  • LED短路检测
  • 分流 FET 开路检测
  • 可编程 LED 开路电压
  • 热警告
• 可选省电模式
  • 用于控制 LED 驱动器的 PWM 输出
  • 低功耗待机模式
• 封装：VQFN-36

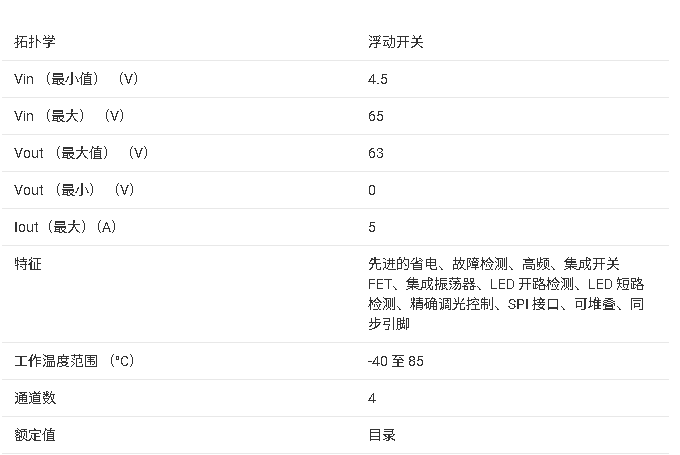

参数

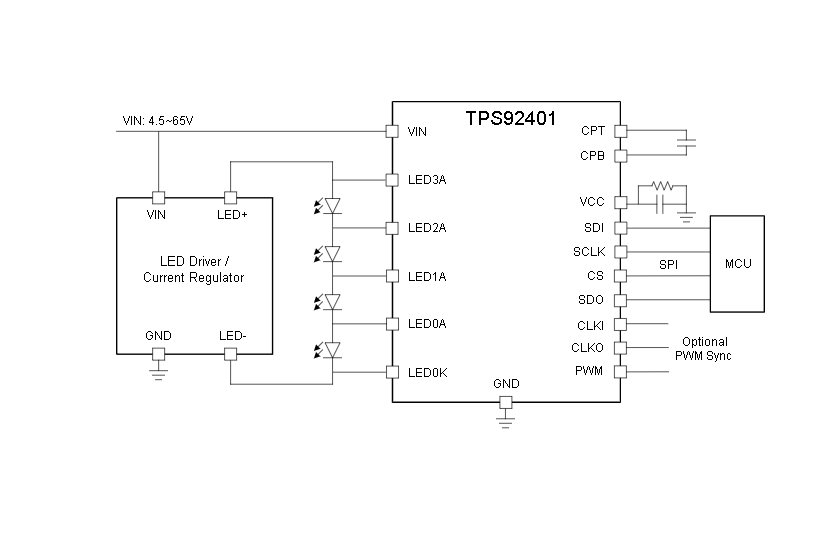

方框图

1. 核心特性?

• ?宽电压输入?：4.5V至65V输入范围，支持灵活电源设计。
• ?多通道控制?：集成4通道PWM分流FET，每通道支持5A连续电流，适用于共阳极/共阴极LED连接。
• ?高精度调光?：16位可编程PWM调光（频率>20kHz），内置32MHz振荡器。
• ?通信接口?：SPI接口（支持5MHz时钟），可级联（星型/菊花链）或堆叠4个器件控制16路LED。
• ?EMI优化?：可编程PWM斜率、边沿移位及内部电荷泵扩频技术。

?2. 关键保护功能?

• LED开路/短路检测、分流FET开路检测、可编程LED开路电压保护及热警告。

?3. 应用场景?

• 舞台摄影灯、手术照明、机器视觉LED阵列、3D打印、工业运输等需多通道精准调光的领域。

?4. 封装与规格?

• ?封装类型?：VQFN-36（6mm×5mm）。
• ?工作温度?：标准版-40°C至85°C，工业版-55°C至125°C。

?5. 文档支持?

• 提供完整的机械尺寸、焊盘布局、包装（卷带/托盘）及订购型号信息（如TPS92401RRVR、TPS92401MRRVR）。
