?LP5815 RGB LED驱动器技术文档总结

?1. 产品概述?
LP5815是德州仪器（TI）推出的3通道RGB LED驱动芯片，支持I2C接口控制、瞬时闪烁及自动动画引擎功能。主要特点包括：

• ?工作电压?：2.5V至5.5V
• ?输出电流?：每通道0.1mA至51mA，支持8位PWM调光（23kHz无噪声频率）
• ?低功耗?：关机模式电流0.1μA（典型值），激活模式电流0.23mA（LED电流25.5mA时）
• ?封装?：1.6x2.1mm SOT583-8或1.36x0.8mm DSBGA-8

?2. 核心功能?

• ?模拟调光?：全局1位最大电流（MC）控制（25.5mA/51mA）及独立8位点电流（DC）调节。
• ?PWM调光?：支持线性/指数曲线调光，256级亮度控制。
• ?自动动画引擎?：4个独立可配置的动画单元，支持复杂灯光效果（如呼吸、闪烁）。
• ?瞬时闪烁?：通过STAT引脚实现无MCU干预的LED闪烁（默认周期2.4s）。

?3. 应用场景?

• 个人电子设备（VR头显、游戏控制器、耳机）
• 智能家居（视频门铃、会议系统）
• 固态硬盘（SSD）、电子锁等

?4. 关键特性详解?

• ?保护机制?：热关断（TSD）、欠压锁定（UVLO）及4kV HBM ESD防护。
• ?通信接口?：1MHz I2C标准/快速/快速增强模式，支持广播和独立地址（0x2D）。
• ?寄存器配置?：提供70+寄存器，涵盖设备模式、动画参数、PWM设置等。

?5. 典型应用设计?

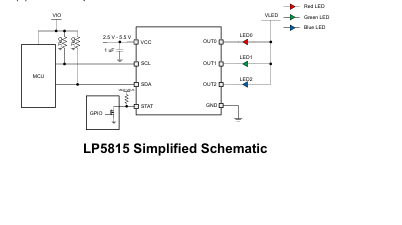

• ?电路示例?：通过I2C控制RGB LED，STAT引脚连接充电器实现充电状态指示。
• ?编程流程?：初始化→禁用瞬时闪烁→配置电流/模式→发送启动命令。

*附件：lp5815.pdf
