LP8865C-Q1系列是一种低成本非同步多拓扑解决方案,具有4.5V至65V宽输入范围。通过集成低侧NMOS开关,该器件能够驱动高功率密度和高效率的LED。该系列还支持共阴极连接和单层PCB设计。开关频率固定为400kHz。
LP8865C-Q1系列支持PWM调光,通过DIM输入引脚通过简单的高低信号进行配置,或通过模拟电压信号通过DIM输入引脚进行配置,从而支持模拟调光。该器件采用自适应关断时间电流模式控制,配合智能精准采样,实现快速PWM调光,实现高调光比。
*附件:lp8865c-q1.pdf
LP8865C-Q1 系列还提供多种系统保护,包括 LED 开路和短路、开关 FET 开路和短路、检测电阻开路和短路以及热关断。
特性
- 符合 AEC-Q100 标准,适用于汽车应用:
- 温度等级 1:–40°C 至 +125°C,TA
- 用于降压、降压-升压和升压拓扑的集成 MOSFET
- 宽输入电压:4.5V 至 65V
- 集成典型值 2.8A 和 300mΩ MOSFET
- 400kHz固定开关频率
- 高精度功率 FET 调光
- U/V/W 版本的模拟调光
- X/Y/Z 版本的快速 PWM 调光
- 完整的保护功能:
- LED开路和短路保护
- 逐周期电流限制
- 开关 FET 故障保护
- 热关断

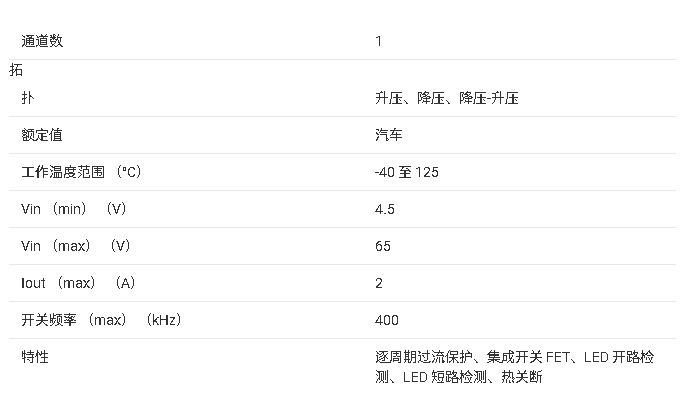

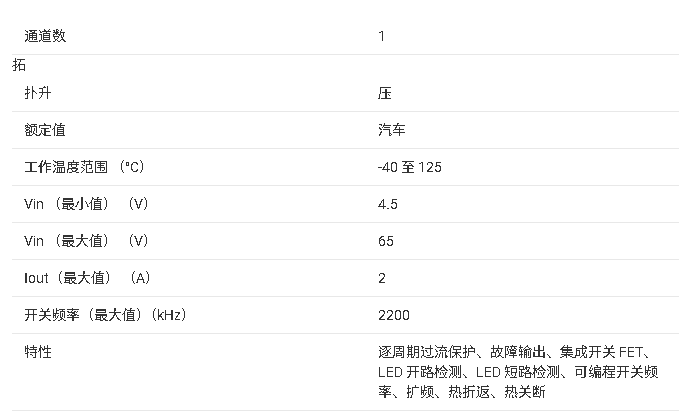

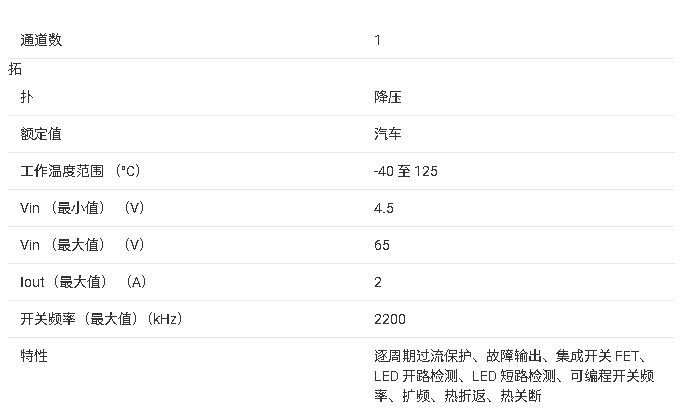

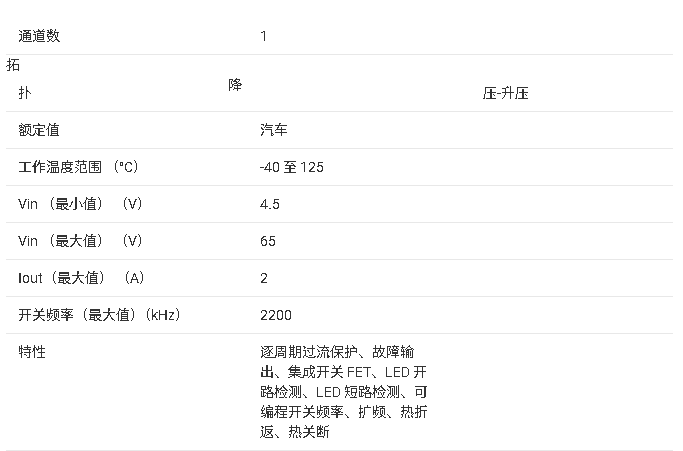

参数

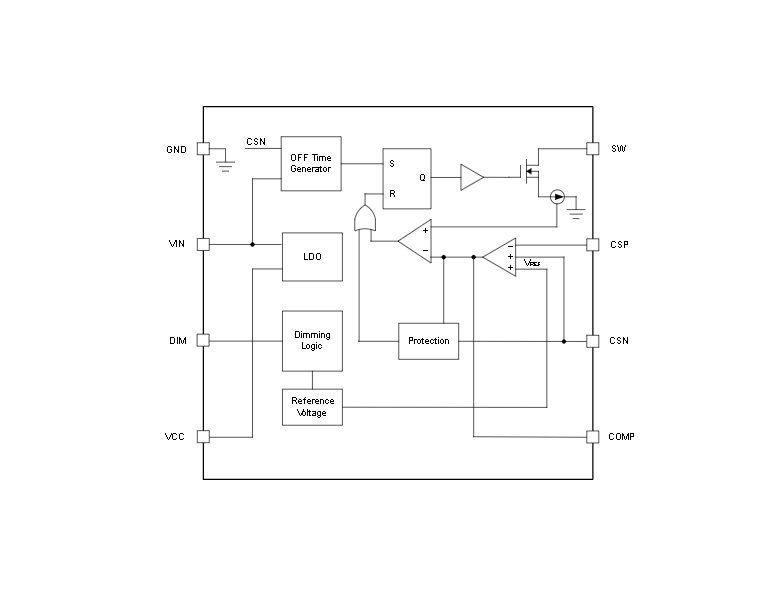

方框图
?1. 产品概述?
LP8865C-Q1是德州仪器(TI)推出的符合AEC-Q100标准的汽车级LED驱动芯片,支持4.5V至65V宽输入电压,集成2.8A/300mΩ MOSFET,固定开关频率400kHz,适用于升压(Boost)、降压(Buck)、升降压(Buck-Boost)拓扑。
?2. 关键特性?
- ?拓扑支持?:通过不同型号支持多种拓扑(如Boost/Buck/Buck-Boost)。
- ?调光模式?:
- ?PWM调光?(X/Y/Z版本):支持最小50ns脉宽,20kHz高精度调光。
- ?模拟调光?(U/V/W版本):0-2.2V模拟电压线性控制LED电流。
- ?保护功能?:LED开路/短路保护、逐周期电流限制、热关断(165°C触发)。
- ?高效能?:典型效率达90%以上(Boost拓扑下最高98%)。
?3. 应用场景?
- 汽车信息娱乐系统
- 仪表盘背光
- 抬头显示(HUD)
- 汽车照明
?4. 设计要点?
- ?电感选择?:根据输入/输出电压、电流纹波(推荐40%以下)计算电感值(如Boost应用22?H)。
- ?输入/输出电容?:需低ESR陶瓷电容(如10?F X7R)以抑制噪声。
- ?电流检测电阻?:公式为 RSENSE=VREF/ILEDRSENSE ? =VREF?/ILED?(默认 VREF=200mV**V**REF**?**=**200**mV)。
- ?布局建议?:缩短SW走线、独立GND平面、补偿网络靠近COMP引脚。
?5. 型号差异?
型号后缀 | 拓扑类型 | 调光模式 |
---|---|---|
X/U | Boost | PWM/模拟 |
Y/V | Buck-Boost | PWM/模拟 |
Z/W | Buck | PWM/模拟 |
?6. 典型电路示例?
- ?Boost应用?:12V输入驱动8颗LED,效率94%(20kHz PWM)。
- ?Buck应用?:24V输入驱动单颗LED(2A输出),效率95%。
?7. 封装与订购信息?
- ?封装?:8引脚HVSSOP(3mm×3mm),带散热焊盘。
- ?工作温度?:-40°C至+125°C。
-
