CSD97395Q4M 高频同步降压NexFET?功率级数据手册

CSD97395Q4M NexFET7trade;功率级是一种高度优化的设计，用于高功率、高密度同步降压转换器。 这 产品集成驱动IC和NexFET技术，完成功率级开关 功能。 驱动 IC 具有内置的可选二极管仿真功能，可实现 DCM作以提高轻负载效率。此外，驱动 IC 支持 ULQ 模式启用 Windows 8 的连接待机。当 PWM 输入处于三态时，静态电流为降低至 130 μA，并立即响应。当 SKIP# 保持在三态时，电流降低至 8 μA（通常需要 20 μs 才能恢复开关）。这种组合产生了一种高电流、高效率和高速开关器件，采用小型 3.5 × 4.5 mm 外形封装。此外，PCB 封装经过优化，有助于缩短设计时间并简化完成整个系统设计。
*附件：csd97395q4m.pdf

特性

• 15 A 时超过 92% 的系统效率
• 最大额定连续电流 25 A，峰值 60 A
• 高频工作（高达 2 MHz）
• 高密度 – SON 3.5 mm × 4.5 mm 封装
• 超低电感封装
• 系统优化的PCB封装
• 超低静态 （ULQ） 电流模式
• 兼容 3.3 V 和 5 V PWM 信号
• 带FCCM的二极管仿真模式
• 输入电压高达 24 V
• 三态 PWM 输入
• 集成 Bootsrap 二极管
• 射穿保护
• 符合 RoHS 标准 – 无铅端子电镀
• 无卤素

参数

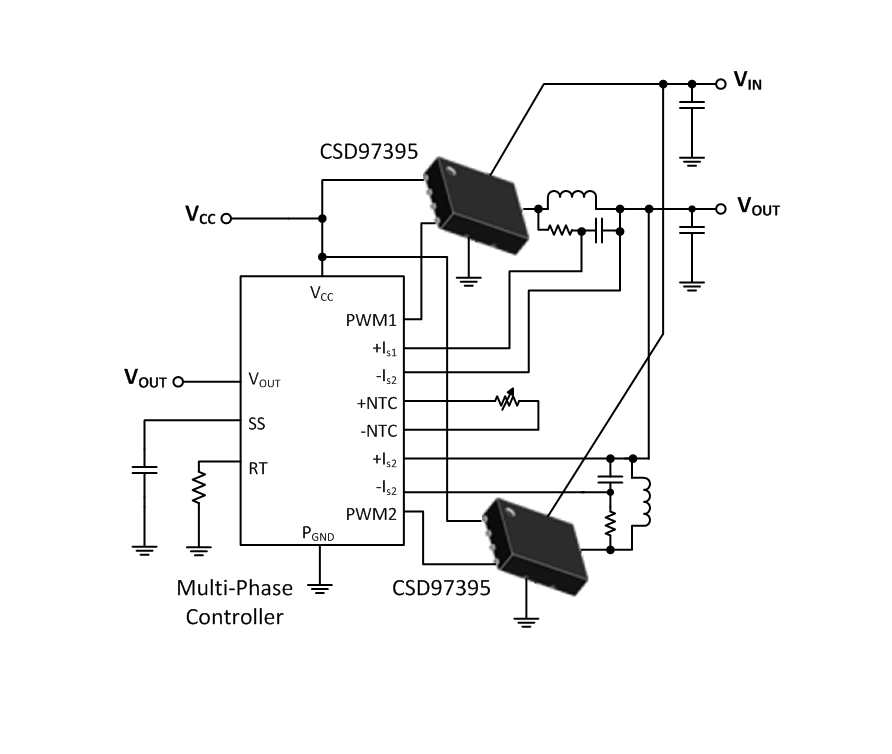

方框图

?1. 产品概述?

• ?型号?：CSD97395Q4M，采用SON 3.5×4.5 mm封装，支持高频操作（最高2 MHz）。
• ?核心特性?：
  • 系统效率>92%（15A负载），最大连续电流25A，峰值电流60A。
  • 集成驱动IC与NexFET技术，优化同步降压转换器设计。
  • 支持二极管仿真模式（DCM）和强制连续导通模式（FCCM），轻载效率高。
  • 兼容3.3V/5V PWM信号，输入电压范围至24V。

?2. 关键功能?

• ?低功耗模式?：
  • ?ULQ模式?：SKIP#悬空时静态电流降至8 ?A。
  • ?LQ模式?：PWM悬空时静态电流130 ?A。
• ?保护机制?：
  • 欠压锁定（UVLO）、三态PWM输入保护、集成自举二极管及防直通保护。
• ?引脚功能?：
  • SKIP#控制二极管仿真，VDD为驱动供电，BOOT/BOOT_R连接自举电容。

?3. 应用场景?

• 超极本/笔记本DC/DC转换器、多相Vcore和DDR解决方案、网络/电信设备中的负载点转换器。

?4. 性能数据?

• ?功率损耗?：
  • 典型值2.3W（12V输入/15A输出/500kHz）。
  • 随温度/频率/电感变化提供归一化曲线（图8-11）。
• ?热管理?：
  • 结至板热阻2.5°C/W，需优化PCB布局（如多铜层+散热过孔）。

?5. 设计支持?

• ?布局建议?：
  • 输入电容紧靠VIN/PGND引脚，缩短开关节点（VSW）走线。
• ?计算工具?：
  • 提供功率损耗与SOA调整公式（如频率/电压/电感影响因子）。

?6. 文档与订购?

• 包含机械尺寸图、焊盘设计图及卷带规格（2500片/卷或250片/卷）。
• 型号后缀区分包装（如CSD97395Q4MT为小卷带）。
