CSD95375Q4M 25A同步降压NexFET?功率级数据手册

CSD95375Q4M NexFET? 功率级是一款 高度优化的设计，用于高功率、高密度同步降压转换器。这 产品集成驱动IC和NexFET技术，完成功率级开关 功能。驱动IC内置可选二极管仿真功能，可实现DCM 运行以提高轻载效率。此外，驱动IC支持ULQ模式 启用 Windows? 的连接待机 8. PWM输入处于三态时，静态电流降低至130 μA，具有即时响应。当SKIP#保持在三态时，电流降低至8 μA （通常需要 20 μs 才能恢复开关）。这种组合产生高电流、高电流 采用小型 3.5 × 4.5 mm 外形封装的高效和高速开关器件。另外 PCB 封装已经过优化，有助于缩短设计时间并简化 整体系统设计。
*附件：csd95375q4m.pdf

特性

• 15 A 时系统效率为 93%
• 最大额定连续电流 25 A，
  峰值 60 A
• 高频工作（高达 2 MHz）
• 高密度 - SON 3.5 × 4.5 mm
  封装
• 超低电感封装
• 系统优化的PCB封装
• 超低静态 （ULQ） 电流模式
• 兼容 3.3 V 和 5 V PWM 信号
• 带 FCCM 的二极管仿真模式
• 三态 PWM 输入
• 集成自举二极管
• 射穿保护
• 符合 RoHS 标准 – 无铅端子
  电镀
• 无卤素

参数

方框图

?1. 产品概述?
CSD95375Q4M是德州仪器（TI）推出的高密度同步降压功率级解决方案，集成驱动IC与NexFET技术，适用于高效DC/DC转换场景。其核心特点包括：

• ?高效率?：系统效率达93%（15A负载时）。
• ?高电流能力?：连续电流25A，峰值电流60A。
• ?高频操作?：支持最高2MHz开关频率。
• ?紧凑封装?：3.5×4.5mm SON封装，优化PCB布局。

?2. 关键特性?

• ?工作模式?：支持二极管仿真模式（DCM）和强制连续导通模式（FCCM），轻载效率优化。
• ?低功耗设计?：三态PWM输入时静态电流低至130?A，SKIP#悬空时可降至8?A。
• ?保护功能?：集成欠压锁定（UVLO）、击穿保护及自举二极管。
• ?兼容性?：适配3.3V/5V PWM信号，符合RoHS标准。

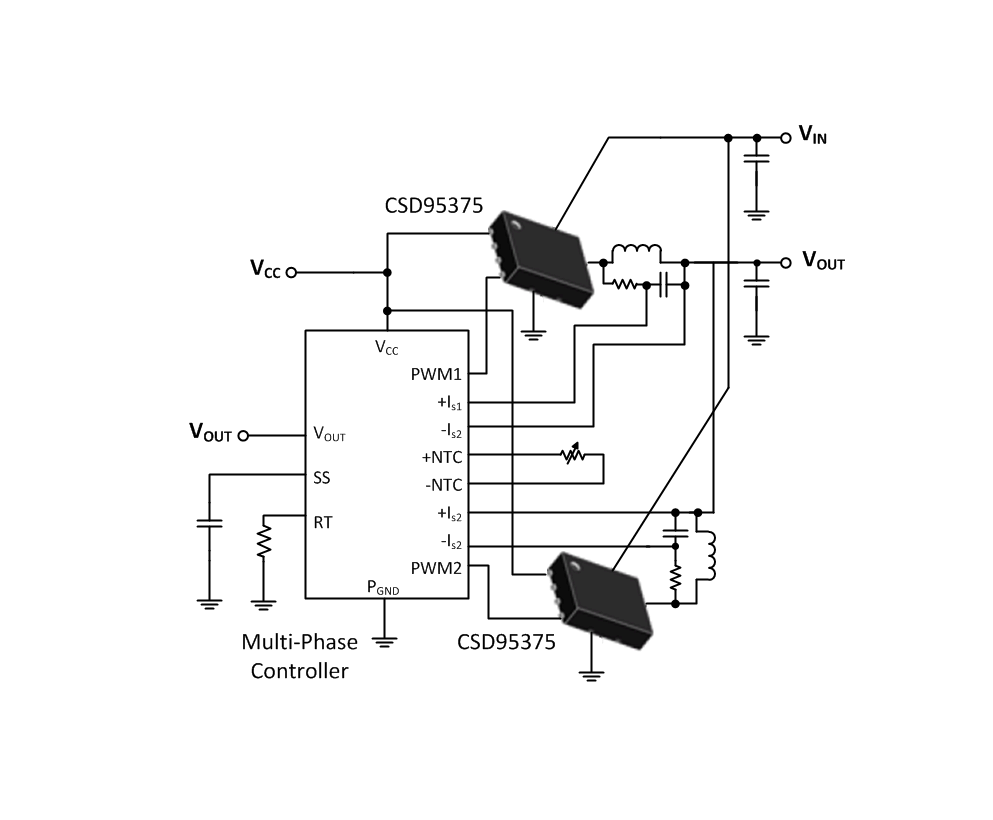

?3. 典型应用?

• 超极本/笔记本电源转换
• 多相CPU核心电压（Vcore）及DDR供电
• 网络/通信设备中的负载点（PoL）降压转换

?4. 电气参数?

• ?输入电压范围?：4.5V-16V（VDD驱动电压5V）。
• ?热性能?：结至板热阻2.5°C/W，支持高功率密度设计。
• ?开关损耗?：12V输入、1.8V输出时典型损耗2.2W（15A负载）。

?5. 设计支持?

• ?布局优化?：推荐采用多层PCB，优先放置输入电容靠近VIN/PGND引脚以降低寄生电感。
• ?热管理?：通过散热过孔将热量传导至PCB底层。
• ?计算工具?：提供功率损耗与SOA（安全工作区）的归一化曲线，支持自定义参数调整。

?6. 封装与订购?

• ?封装选项?：3.5×4.5mm SON-CLIP（8引脚），支持卷带包装（2500片/卷）。
• ?型号后缀?：CSD95375Q4M（标准版）、CSD95375Q4MT（7英寸卷带版）。

?7. 文档与支持?

• 数据手册包含详细引脚定义、电气特性曲线及机械尺寸图。
• 提供布局示例（图16）与焊盘设计推荐，加速开发流程。

该产品通过高集成度与系统级优化，显著简化电源设计，适用于对效率、尺寸及动态响应要求严苛的场景。
