?CSD96371Q5M 同步降压NexFET?功率级芯片总结

CSD96371Q5M NexFET 功率级采用优化设计，可用于高功率高密度同步降压转换器。该产品集成了栅极驱动器IC和功率MOSFET，以完成功率级开关功能。这种组合在小型 5 mm × 6 mm 外形封装中产生高电流、高效率和高速开关能力。此外，PCB封装也经过优化，有助于缩短设计时间并简化整个系统设计的完成。
*附件：csd96371q5m.pdf

特性

• 30A 时系统效率为 92%
• 高频工作（高达 2MHz）
• 高密度 – SON 5 毫米× 6 毫米封装
• 30A 时低功耗 3.4W
• 超低电感封装
• 系统优化的PCB封装
• 兼容 3.3V 和 5V PWM 信号
• 3 态 PWM 输入
• 集成自举二极管
• 偏置前启动保护
• 射穿保护
• 符合 RoHS 标准 – 无铅端子电镀无卤素

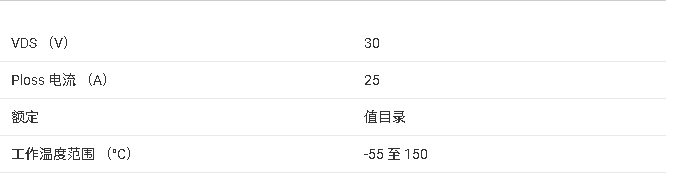

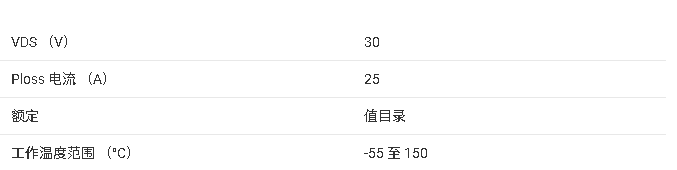

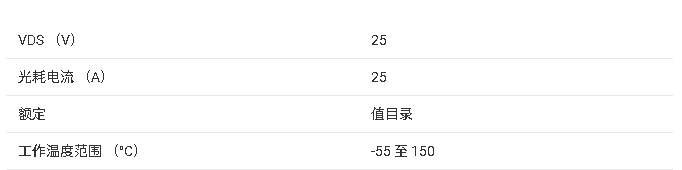

参数

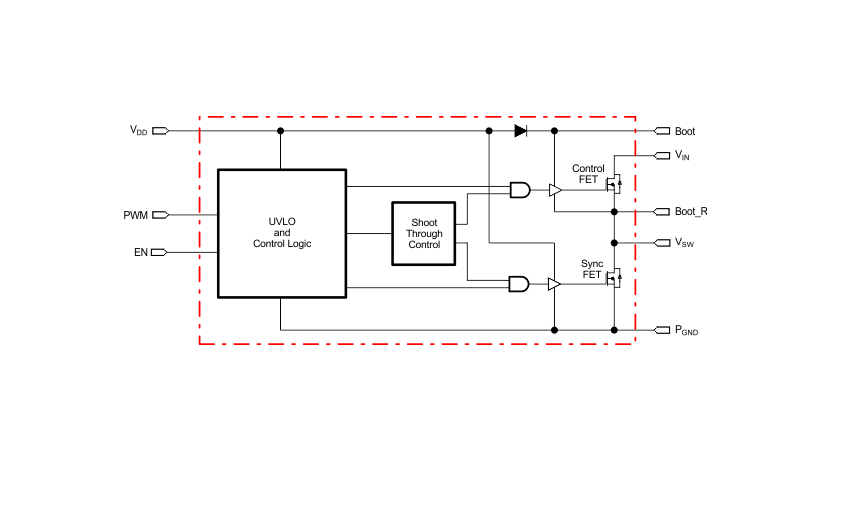

方框图

?1. 产品概述?
CSD96371Q5M是德州仪器（TI）推出的高密度同步降压功率级解决方案，集成栅极驱动IC与功率MOSFET，采用5mm×6mm SON封装。主要特点包括：

• ?高效能?：92%系统效率（30A负载）
• ?高频操作?：支持高达2MHz开关频率
• ?低损耗?：30A时仅3.4W功率损耗
• ?集成保护?：预偏置启动保护、击穿保护、集成自举二极管

?2. 关键参数?

• ?电气特性?：
  • 输入电压范围：3.3V~13.2V
  • 连续输出电流：50A（峰值75A）
  • 工作温度：-40°C~125°C
• ?热性能?：
  • 结到外壳热阻（RθJC）：20°C/W
  • 结到电路板热阻（RθJB）：2°C/W

?3. 功能模块?

• ?栅极驱动?：支持4A峰值驱动电流，内置自适应击穿保护
• ? 使能控制（ENABLE） ?：TTL兼容，100kΩ内部下拉电阻
• ?PWM输入?：支持3.3V/5V逻辑，3态功能（悬空时关闭MOSFET）
• ?自举电路?：集成二极管，需外接0.1μF电容

?4. 典型应用?

• 多相同步降压转换器
• 负载点（POL）DC-DC转换器
• 显卡/内存供电
• 服务器VR11.x/VR12核心电压调节

?5. 设计支持?

• ?PCB布局建议?：
  • 输入电容紧靠VIN/PGND引脚
  • 优化开关节点（VSW）走线以降低损耗
• ?热管理?：通过GND平面散热，推荐使用热过孔阵列

?6. 性能曲线?

• 提供功率损耗、效率、安全工作区（SOA）等图表，支持用户根据实际条件（频率、电感值等）调整设计参数。

?7. 封装与订购?

• 22引脚SON-CLIP封装（5mm×6mm）
• 卷带包装（2500片/卷），型号后缀.B为无铅版本

该器件通过系统级优化，显著简化高功率密度电源设计流程，适用于对空间和效率要求严苛的应用场景。
