?CSD96370Q5M同步降压NexFET?功率级芯片技术文档总结

CSD96370Q5M NexFET 功率级经过优化设计，适用于高功率、高密度 同步降压转换器。该产品集成了增强型栅极驱动器IC和电源模块技术，以完成功率级开关功能。这种组合可产生高电流、高效率、高速开关器件，并且由于其大型接地导热垫，采用小型 5 mm × 6 mm 外形封装，可提供出色的散热解决方案。此外，PCB封装也经过优化，有助于缩短设计时间并简化整个系统设计的完成。
*附件：csd96370q5m.pdf

特性

• 25A 时系统效率为 90%
• 高频工作（高达 2MHz）
• 采用电源块技术
• 高密度 – SON 5 毫米× 6 毫米封装
• 25A时低功耗2.6W
• 超低电感封装
• 系统优化的PCB封装
• 兼容 3.3V 和 5V PWM 信号
• 3 态 PWM 输入
• 集成自举二极管
• 偏置前启动保护
• 射穿保护
• 符合 RoHS 标准 – 无铅端子电镀无卤素
• 应用
  • 同步降压转换器
  • 多相同步降压转换器
  • POL DC-DC 转换器
  • 内存和显卡
  • 台式机和服务器VR11.x和VR12 V核

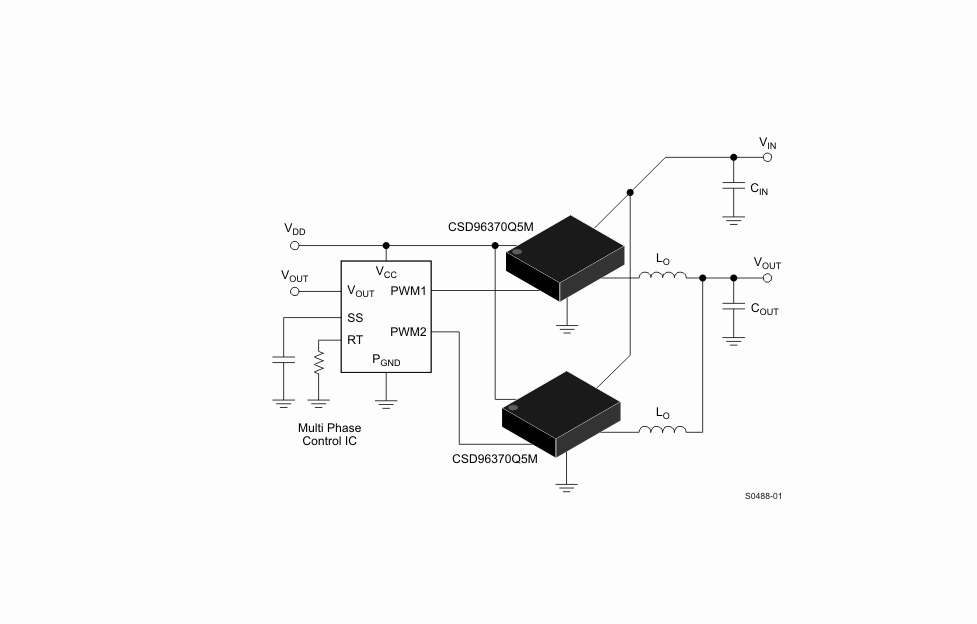

    同步降压转换器
    参数

    方框图


?1. 产品概述?
CSD96370Q5M是德州仪器（TI）推出的高密度同步降压功率级解决方案，集成增强型栅极驱动IC和Power Block技术，采用5mm×6mm SON封装，专为高频（最高2MHz）、高效率（25A负载下90%系统效率）的同步Buck转换器设计。适用于服务器/桌面VR11.x/VR12核心供电、多相Buck转换器及负载点（POL）DC-DC转换等场景。

?2. 核心特性?

• ?高效能?：2.6W低功耗（25A时），支持3.3V/5V PWM信号兼容。
• ?高集成度?：内置自举二极管、预偏置启动保护、击穿保护功能。
• ?热优化?：超低热阻（RθJC 20°C/W），支持-40°C至150°C工作温度。
• ?简化设计?：优化PCB布局，减少寄生电感，提供系统级性能曲线（如功率损耗、SOA）。

?3. 关键参数?

• ?电气规格?：输入电压3.3-13.2V，连续输出电流40A（峰值60A），开关频率200kHz-2MHz。
• ?保护功能?：ESD防护（HBM 2kV）、欠压锁定（UVLO）、3态PWM关断。
• ?驱动性能?：4A峰值栅极驱动电流，传播延迟≤100ns。

?4. 应用设计要点?

• ?PCB布局?：优先放置输入电容靠近VIN/PGND引脚，自举电容（0.1μF）需紧邻BOOT/BOOT_R。
• ?热管理?：建议使用热通孔阵列将热量传导至接地层，垂直安装PCB可提升散热能力。
• ?功率估算?：提供归一化曲线，支持根据实际工况（频率/电压/电感）调整损耗与SOA边界。

?5. 封装与订购?

• 22引脚LSON-CLIP封装（5mm×6mm），卷带包装（2500片/卷）。
• 型号标识：CSD96370Q5M（标准版）、CSD96370Q5M.B（扩展温度版）。
