?CSD97370AQ5M同步降压NexFET?功率级总结

CSD97370AQ5M NexFET 功率级经过优化设计，适用于高功率、高密度 同步降压转换器。该产品集成了增强型栅极驱动器IC和电源模块技术，以完成功率级开关功能。这种组合可产生高电流、高效率、高速开关器件，并且由于其大型接地导热垫，采用小型 5 mm × 6 mm 外形封装，可提供出色的散热解决方案。此外，PCB封装也经过优化，有助于缩短设计时间并简化整个系统设计的完成。
*附件：csd97370aq5m.pdf

特性

• 25A 时系统效率为 90%
• 输入电压高达 22V
• 高频工作（高达 2MHz）
• 采用电源块技术
• 高密度 – SON 5 毫米× 6 毫米封装
• 25A时低功耗2.8W
• 超低电感封装
• 系统优化的PCB封装
• 通用 5V PWM 信号兼容性
• 3 态 PWM 输入
• 集成自举二极管
• 偏置前启动保护
• 射穿保护
• 符合 RoHS 标准 – 无铅端子电镀无卤素

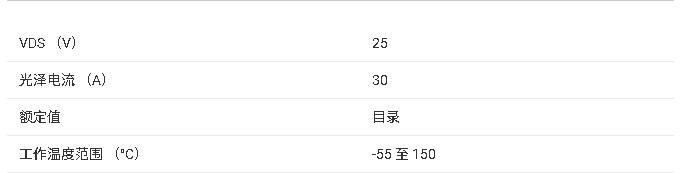

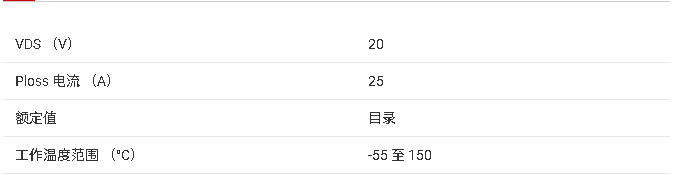

参数

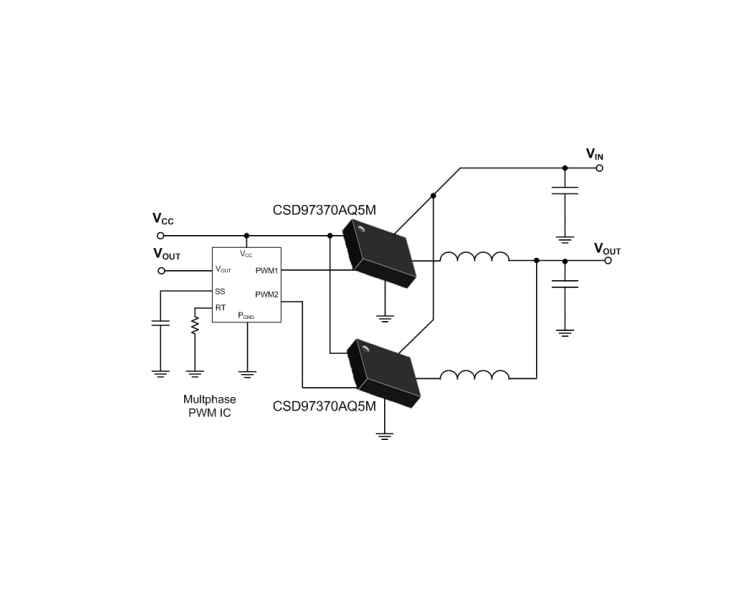

方框图

?1. 产品概述?
CSD97370AQ5M是德州仪器（TI）推出的高性能同步降压功率级模块，集成增强型栅极驱动IC和Power Block技术，专为高功率密度、高效率的同步降压转换器设计。核心特点包括：

• ?高效率?：系统效率达90%（25A负载时）。
• ?高集成度?：5mm×6mm SON封装，优化PCB布局。
• ?宽工作范围?：输入电压3.3V~22V，支持2MHz高频开关。
• ?保护功能?：预偏置启动保护、击穿保护、集成自举二极管等。

?2. 关键特性?

• ?电气参数?：
  • 连续输出电流40A，峰值电流60A。
  • 低功耗：25A时典型损耗2.8W（500kHz开关频率）。
• ?热性能?：
  • 结到板热阻（RθJB）仅2°C/W，支持高功率密度设计。
• ?控制逻辑?：
  • 支持3态PWM输入（高/低/高阻态），兼容5V逻辑控制器。

?3. 应用场景?

• 多相同步降压转换器
• 负载点（POL）DC-DC转换器
• 服务器/桌面电脑的VR11.x和VR12.x核心供电

?4. 设计支持?

• ?功率损耗曲线?：提供负载电流与损耗关系图（如25A时3.5W）。
• ? 安全操作区（SOA） ?：基于PCB布局和散热条件定义电流-温度边界。
• ?PCB布局建议?：
  • 优先放置输入电容靠近VIN/PGND引脚以减少寄生电感。
  • 使用热过孔优化散热路径。

?5. 封装与订购信息?

• ?封装?：22引脚SON（5mm×6mm），带裸露焊盘。
• ?订购型号?：CSD97370AQ5M，卷带包装（2500片/卷）。

?6. 注意事项?

• 需配合外部PWM控制器使用，禁用时需同步关闭控制器以避免浪涌电流。
• 自举电容（0.1μF）需紧邻BOOT/BOOT_R引脚布局。
