CSD95373AQ5M 45A同步降压NexFET?功率级，带温度检测数据手册

CSD95373AQ5M NexFET? 功率级是一个 高度优化的设计，适用于高功率、高密度同步降压转换器。这 产品集成驱动IC和NexFET技术，完成功率级开关 功能。驱动IC内置可选二极管仿真功能，可实现DCM 运行以提高轻载效率。这种组合产生大电流、高电流 在 5 × 6 mm 外形的小型封装中具有效率和高速开关能力。它还 集成温度传感功能，简化系统设计并提高精度。在 此外，PCB 封装已经过优化，有助于缩短设计时间并简化 完成整体系统设计。
*附件：csd95373aq5m.pdf

特性

• 45 A 连续工作电流
  能力
• 25 A 时系统效率为 92.6%
• 25 A 时 2.6 W 的超低功耗损耗
• 高频工作（高达 2 MHz）
• 高密度 – SON 5 × 6 mm
  封装
• 超低电感封装
• 系统优化的PCB封装
• 兼容 3.3 V 和 5 V PWM 信号
• 带 FCCM 的二极管仿真模式
• 模拟温度输出
• 三态 PWM 输入
• 集成 Bootstrap 开关
• 优化的射穿
  保护死区时间
• 符合 RoHS 标准 – 无铅端子
  电镀
• 无卤素

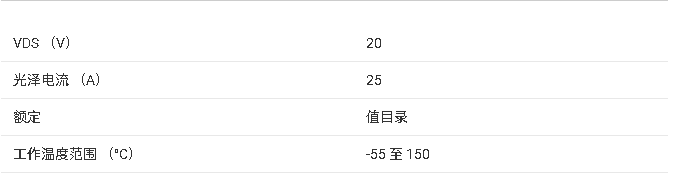

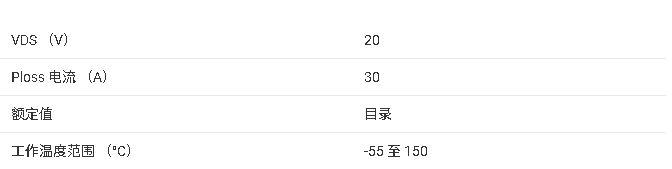

参数

方框图

?1. 产品概述?
CSD95373AQ5M是德州仪器（TI）推出的高集成度同步降压功率级解决方案，集成了驱动IC和NexFET技术，采用5×6mm SON封装，专为高功率密度、高效率的同步Buck转换器设计。

?2. 关键特性?

• ?高性能参数?：
  • 连续工作电流45A，峰值电流67A
  • 系统效率高达92.6%（25A负载时）
  • 超低功率损耗（2.6W @25A）
  • 支持高频操作（最高2MHz）
• ?功能集成?：
  • 二极管仿真模式（FCCM引脚控制）
  • 模拟温度输出（TAO引脚）
  • 集成自举开关和死区时间优化
  • 三态PWM输入支持

?3. 典型应用?

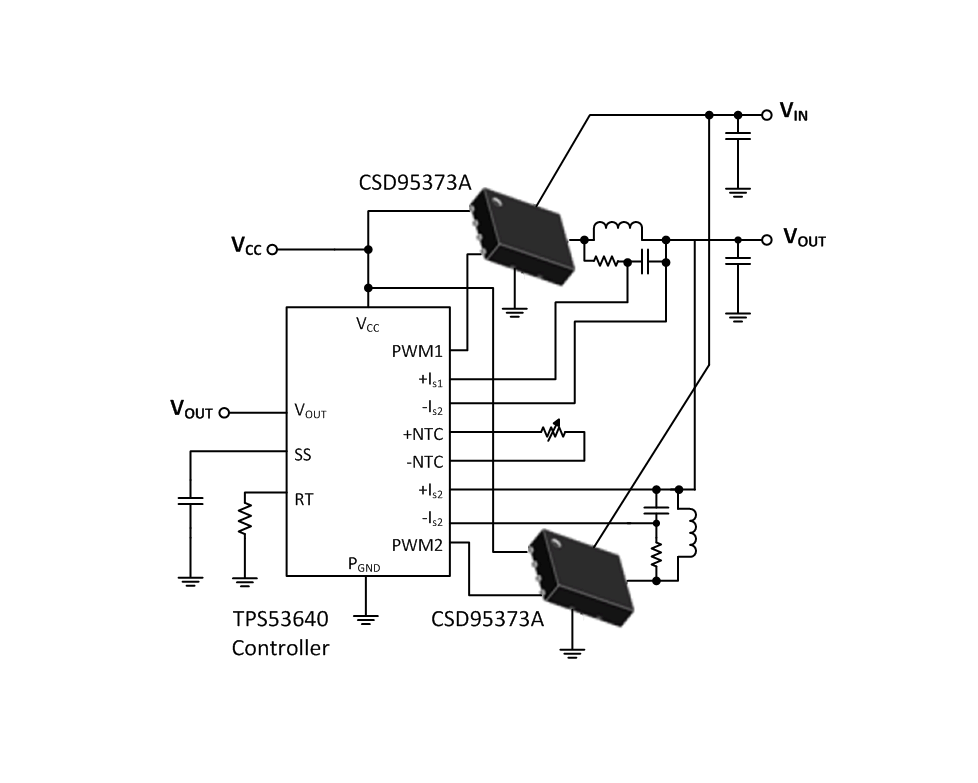

• 多相同步降压转换器（如VR11.x/VR12.x核心供电）
• 高电流、低占空比应用
• 桌面/服务器电源、内存/显卡供电

?4. 电气特性?

• ?工作条件?：
  • 输入电压（VIN）：4.5V-16V
  • 驱动电压（VDD）：4.5V-5.5V
  • 工作温度：-55°C至150°C
• ?保护功能?：
  • 过温保护（热关断阈值165°C）
  • 欠压锁定（UVLO）

?5. 热管理与布局建议?

• ?热性能?：
  • 结到外壳热阻（RθJC）：15°C/W
  • 提供SOA曲线指导散热设计（含风速影响数据）
• ?PCB设计要点?：
  • 优先布局输入电容（靠近VIN/PGND引脚）
  • 优化开关节点（VSW）走线以降低损耗
  • 使用热过孔增强散热

?6. 设计辅助工具?

• 提供功率损耗曲线（图2）、归一化调整曲线（图6-9）及SOA边界计算方法，支持用户根据实际条件（如频率、电感值）估算系统性能。

?7. 封装与订购信息?

• 封装类型：5×6mm SON-CLIP（12引脚）
• 可选卷带包装（13英寸/7英寸卷盘）
