CSD95373BQ5M 45A 同步降压 NexFET? 智能功率级数据手册

CSD95373BQ5M NexFET? 智能功率级是一种高度优化的设计，适用于高功率、高密度同步降压转换器。该产品集成了驱动IC和功率MOSFET，以完成功率级开关功能。这种组合在小型 5 mm × 6 mm 外形封装中产生大电流、高效率和高速开关能力。它还集成了精确的电流检测和温度检测功能，以简化系统设计并提高精度。此外，PCB封装也经过优化，有助于缩短设计时间并简化整个系统设计的完成。
*附件：csd95373bq5m.pdf

特性

• 45A 连续工作电流能力
• 25 A 时系统效率为 92.7%
• 25 A 时 2.6 W 的低功耗损耗
• 高频工作（高达 1.25 MHz）
• 带FCCM的二极管仿真模式
• 温度补偿双向电流检测
• 模拟温度输出（0°C时为600 mV）
• 故障监控
  • 高侧短路、过流和过温保护
• 兼容 3.3V 和 5V PWM 信号
• 三态 PWM 输入
• 集成自举二极管
• 优化死区时间以实现击穿保护
• 高密度 SON 5 mm × 6 mm 封装
• 超低电感封装
• 系统优化的PCB封装
• 符合 RoHS 标准 – 无铅端子电镀
• 无卤素

参数

方框图

?1. 产品概述?
CSD95373BQ5M是德州仪器（TI）推出的高密度同步降压转换器智能功率级解决方案，集成驱动IC与功率MOSFET，采用5mm×6mm SON封装，具有高效率、高电流（45A连续输出）和高频（1.25MHz）特性，适用于多相Buck转换器、POL电源等应用。

?2. 核心特性?

• ?高效能?：系统效率达92.7%（25A时），功率损耗仅2.6W。
• ?智能保护?：集成过流、过热及高侧短路保护，支持二极管仿真模式（FCCM可调）。
• ?精准监测?：
  • 双向温度补偿电流检测。
  • 模拟温度输出（600mV对应0°C）。
• ?兼容性?：支持3.3V/5V PWM信号，集成自举二极管和优化的死区时间。

?3. 典型应用?

• 服务器/桌面电脑的VR11.x/VR12.x核心电压调节。
• 内存与显卡供电。
• 高频、大电流DC-DC转换器设计。

?4. 封装与订购信息?

• ?封装?：5mm×6mm SON-CLIP（超低电感封装），提供13引脚布局。
• ?订购型号?：CSD95373BQ5M（2500片卷装）或CSD95373BQ5MT（250片卷装）。

?5. 设计支持?

• 提供优化的PCB布局建议和钢网开孔设计。

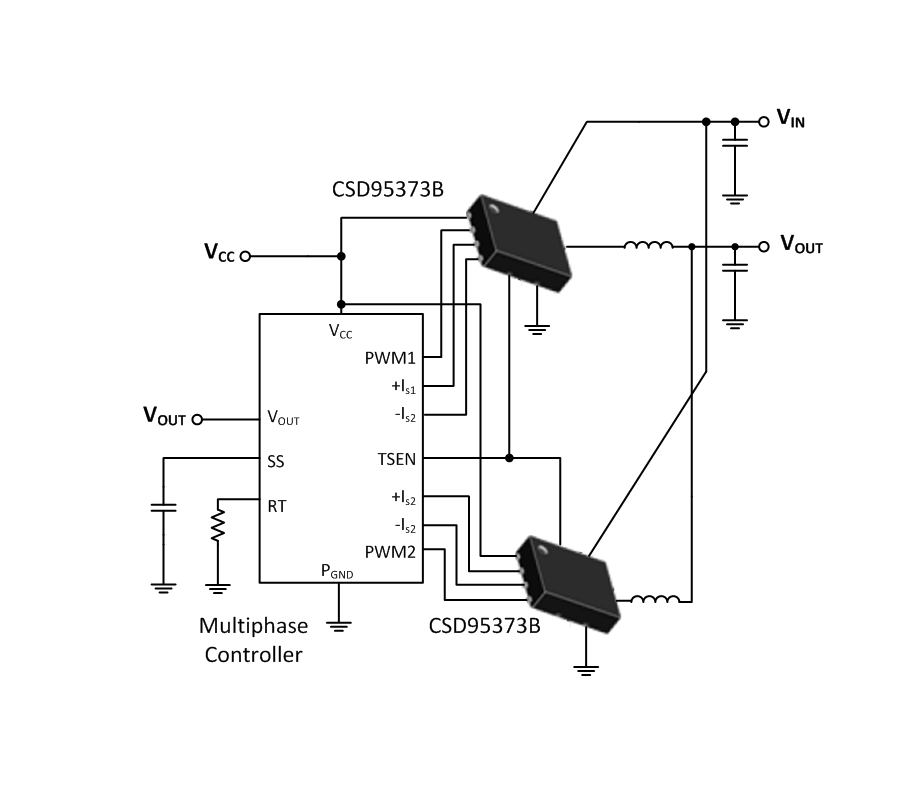

• 典型应用电路图包含多相控制器接口（如TPS53661）。

?6. 文档与更新?

• 数据手册包含完整规格、引脚功能及热性能参数。
• 可通过TI官网订阅文档更新通知。

?备注?：生产数据以TI最新修订版为准，具体参数需参考实际测试条件（如VIN=12V, VOUT=1.2V, fSW=500kHz）。
