SEGGER J-Probe工具的工作原理和应用

SEGGER J-Probe工具的核心理念是提供一个可定制的图形用户界面（GUI），使开发人员能够在应用程序运行时与嵌入式系统的内部数据进行交互并进行可视化展示。

设想一个实际的场景：假设你正在为一台洗衣机开发软件。一旦主要的开发任务完成并且调试工作结束后，接下来就是测试系统的实际运行情况了。你可以模拟用户输入，但诸如检查水温、确保门安全关闭或者观察系统警报这类操作可能会比较棘手，或者需要在实际测试环境中花费大量精力才能复现。

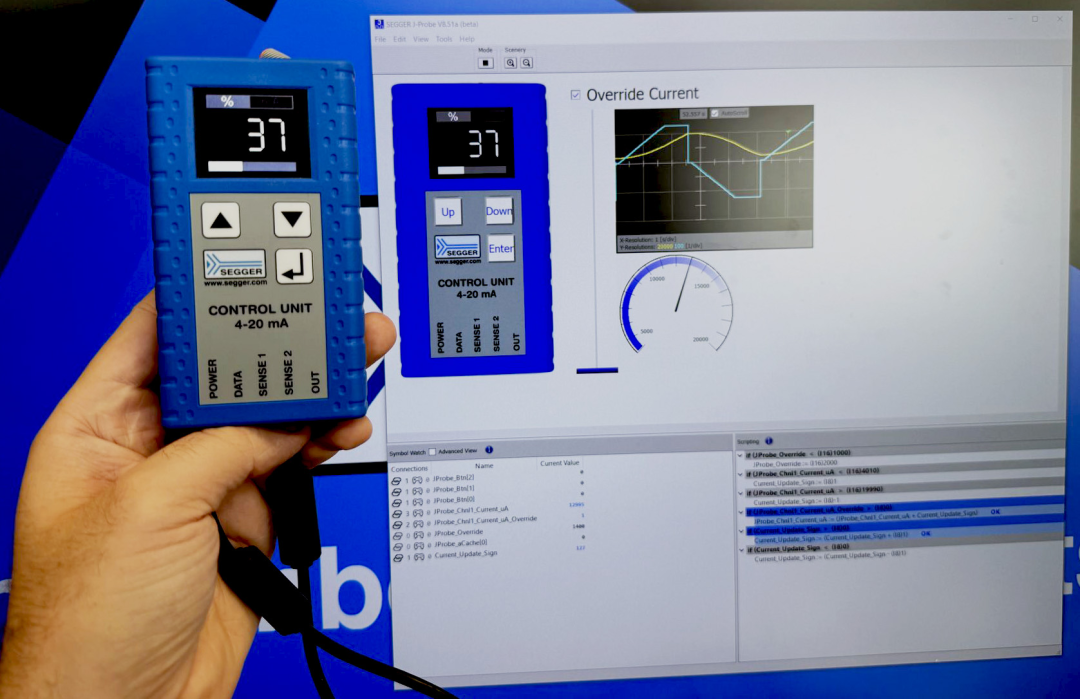

使用J-Probe，你可以在计算机上轻松模拟并可视化这些情况。可以添加虚拟元素，例如滑块、按钮和复选框，在目标系统运行时与系统变量进行交互。这些输入可以通过键盘、鼠标甚至操纵杆进行控制，提供了灵活且直观的交互方式。

J-Probe的工作原理

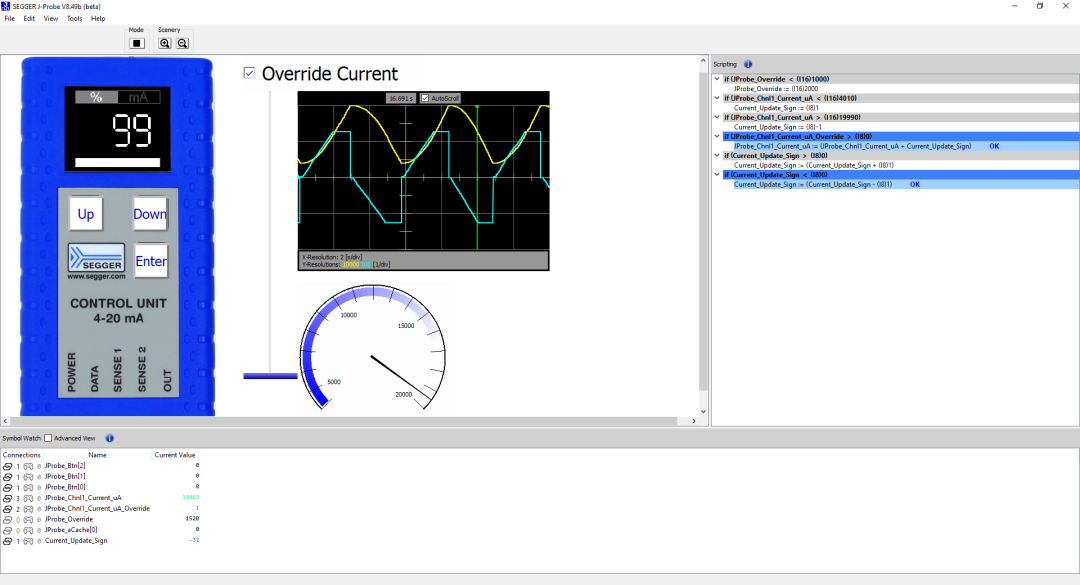

J-Probe通过J-Link连接到微控制器，允许用户监控和修改ELF文件中定义的变量。它支持可自定义的图形用户界面，如滑块、仪表盘甚至示波器，使用户能够以一种易于跟踪和调整系统行为的方式可视化数据。无论是实时调整数值还是可视化数据变化趋势，J-Probe都提供了相应的工具来实现这些操作。

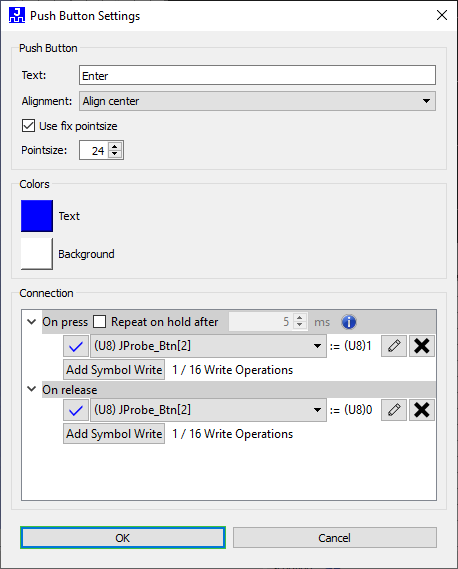

有些图形用户界面模块仅用于可视化展示，而其他模块（比如按钮）则能够主动向目标设备中的变量写入数据。这些交互式模块通常通过鼠标进行控制，键盘主要用于编辑和配置图形用户界面的布局，但J-Probe也支持诸如操纵杆和游戏控制器等外部输入设备，这些设备可以连接并进行映射，以触发特定的操作。

个性化设计

J-Probe的设计注重个性化，从图形用户界面模块的外观到其功能均可定制。用户可以根据需要调整和排列元素，从而轻松创建符合特定需求的测试环境。无论是在测试洗衣机、咖啡机还是复杂的汽车系统，J-Probe都能让用户根据需要监测的变量和条件来定制界面。

该工具还采用了SEGGER公司的高速采样技术，采样频率可超过1kHz，高速采样速度对于图表而言尤其有利。

数据采集不会影响应用程序的实时运行性能，这意味着用户可以监控并与系统进行交互，而不会对其运行状态造成任何影响，从而使J-Probe成为一款非侵入式但功能强大的测试工具。

除了变量监测与控制功能外，J-Probe还支持帧缓冲区的可视化。如果目标设备上的应用程序生成图形输出并将其存储在内存中，J-Probe可以读取这些图像数据并在主机系统上进行显示。

应用

J-Probe的潜在应用范围十分广泛，从家用电器如洗衣机和咖啡机，到汽车中的关键系统，J-Probe为产品测试提供了一款非常有用的工具。毕竟，在测试像汽车这样的复杂系统时，用户希望确切的知道它运行可靠、稳定。J-Probe为用户提供了确保应用可靠、稳定并能适应实际环境所需的工具。

目前，SEGGER仅在Windows系统上提供J-Probe服务，要尝试J-Probe的功能，可以访问https://www.segger.com/downloads/jlink/J-Probe.zip?mtm_campaign=blog&mtm_kwd=j-probe，下载该应用程序、所需的DLL文件以及一个演示项目。用户的反馈对于帮助我们改进J-Probe并解决可能出现的问题至关重要，一旦收集到足够的反馈并解决了所有遗留问题后，我们计划将J-Probe正式纳入J-Link产品系列中。
