CSD95472Q5MC 20 V 60 A SON 5 x 6 mm DualCool 同步降压 NexFET? 功率级数据手册

CSD95472Q5MC NexFET? 智能功率级是一款高度 优化设计，适用于高功率、高密度同步降压转换器。本产品 集成驱动IC和功率MOSFET，完成功率级开关功能。这 组合可在小范围内产生大电流、高效率和高速开关能力 5 mm × 6 mm 外形封装。它还集成了精确的电流检测和温度 传感功能，可简化系统设计并提高精度。此外，PCB 占地面积经过优化，有助于缩短设计时间并简化整体的完成 系统设计。
*附件：csd95472q5mc.pdf

特性

• 60A 连续工作电流能力
• 1.2 V / 30 A 时系统效率为 94.4%
• 30 A 时功耗低至 2.3 W
• 高频工作（高达 1.25 MHz）
• 带FCCM的二极管仿真模式
• 温度补偿双向电流
  检测
• 模拟温度输出（0°C时为600 mV）
• 故障监控
  • 高侧短路、过流和
    过温保护
• 兼容 3.3V 和 5V PWM 信号
• 三态 PWM 输入
• 集成自举二极管
• 优化的死区时间，实现击穿保护
• 高密度 SON 5 × 6 mm 封装
• 超低电感封装
• 系统优化的PCB封装
• DualCool? 封装
• 符合 RoHS 标准 – 无铅端子电镀
• 无卤素

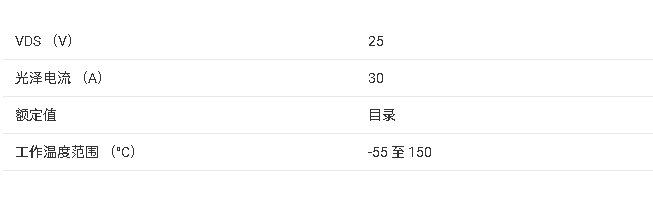

参数

方框图

?1. 核心特性?

• ?高性能参数?：支持60A连续工作电流，94.4%系统效率（1.2V/30A），高频操作（最高1.25MHz）。
• ?智能保护功能?：集成高边短路、过流、过温保护，温度补偿双向电流检测，模拟温度输出（600mV@0°C）。
• ?兼容性与封装?：支持3.3V/5V PWM信号，Tri-State输入，5×6mm SON DualCool?封装，优化PCB布局降低电感。

?2. 典型应用?

• 多相同步降压转换器（高频/大电流场景）、POL DC-DC转换器、内存与显卡供电。

?3. 技术亮点?

• ?集成设计?：驱动IC与MOSFET集成，简化系统设计，提升开关速度与效率。
• ?监测功能?：精确电流/温度传感，支持二极管仿真模式（FCCM引脚控制）。
• ?热管理?：RθJC(top)仅5°C/W，支持-40°C至125°C工作温度。

?4. 关键参数?

• ?电气规格?：VIN范围4.5-16V，VDD 5V±10%，峰值输出电流90A（50μs脉冲）。
• ?封装信息?：5×6mm SON，13引脚，支持卷带包装（2500/卷或250/卷）。

?5. 设计支持?

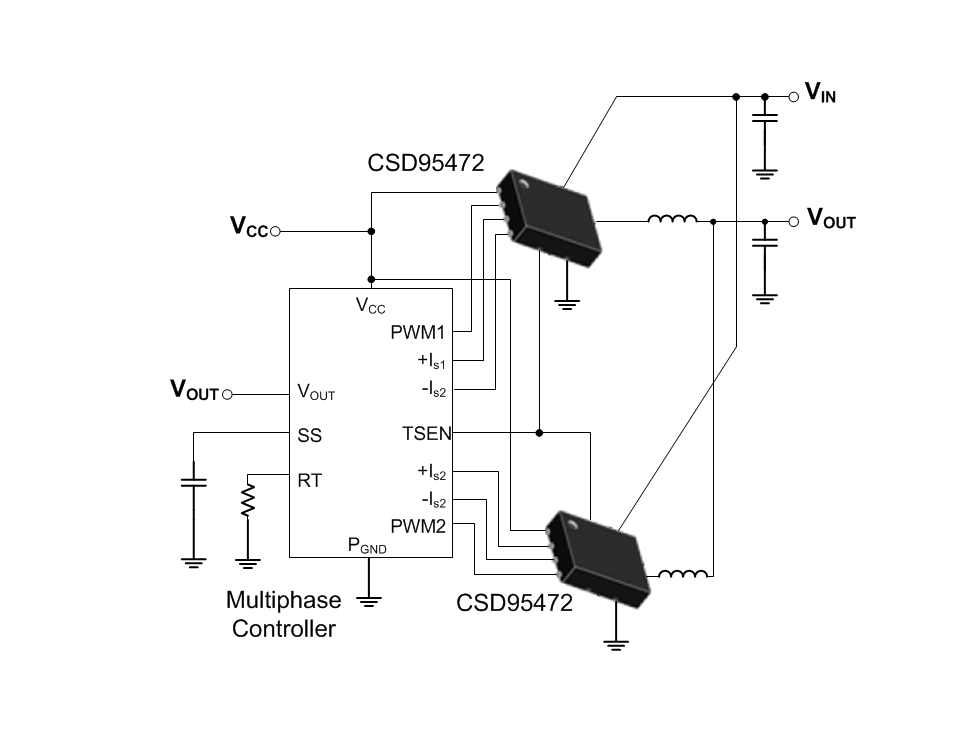

• 提供优化PCB焊盘图案、钢网开口建议及典型应用电路图（如搭配TPS53661控制器）。
