?德州仪器DRV8411EVM评估模块技术解析与应用指南

Texas Instruments DRV8411EVM评估模块用于评估DRV8411双路半桥驱动器。DRV8411是一款双路半桥电机驱动器，可驱动一个或两个直流有刷电机、一个步进电机、螺线管或其他电感负载。

数据手册：*附件：Texas Instruments DRV8411EVM评估模块数据手册.pdf

TI DRV8411EVM评估模块包括一个MCU和一个图形用户界面 (GUI) ，用于轻松控制电机驱动器。DRV8411EVM提供所有必要的工具和软件，可立即开始旋转电机并加快电机驱动器评估。

特性

• 工作电压范围为1.65V至12V
• 每通道具有2.5A峰值输出电流能力
• 使用功率检测电阻器进行集成式电流调节和检测
• 信号接头通过可拆卸分流器来断开板载MCU与电机驱动器的连接，从而通过外部MCU控制驱动器
• 板载eZ-FET lite电路、开源板载调试器，便于对MCU进行编程

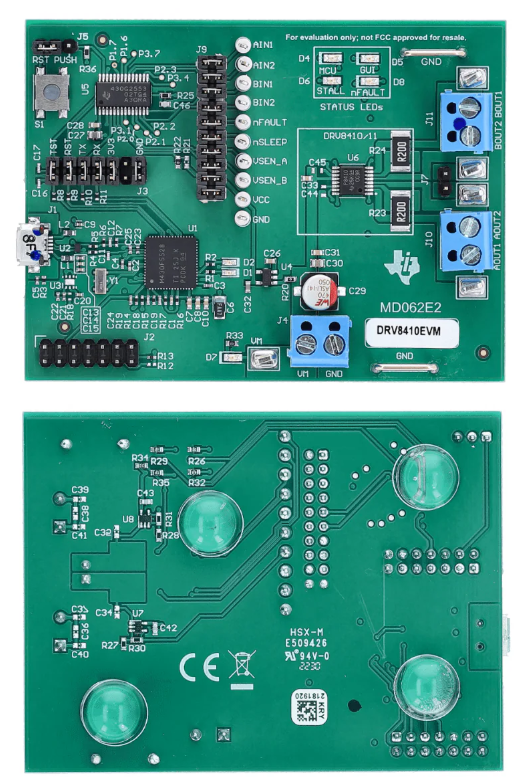

PCB布局

德州仪器DRV8411EVM评估模块技术解析与应用指南?

?一、核心特性与产品定位?

1. ?双H桥驱动架构?
   • 支持1.65-12V宽电压输入，可驱动单台步进电机或两台有刷直流电机
   • 集成3.3V LDO为数字电路供电，低至1.65V输入时需外接3.3V电源
   • 提供并行/双H桥模式切换，通过J7跳线配置电流检测电阻连接方式
2. ?开发友好设计?
   • 板载eZ-FET Lite调试电路，支持USB直接编程MSP430G2553 MCU
   • 标配图形化控制界面(GUI)，可调节PWM频率(20kHz/10kHz/5kHz/2.5kHz)
   • 关键信号测试点全覆盖，包含VM电源、VREF基准电压等18个测量节点

?二、硬件配置详解?

?1. 接口定义?

• ?J4?：主电源接口（VM+/GND），最大输入12V/5A
• ?J9?：信号控制排针，移除短路帽可接入外部MCU信号
• ?R27?：电位器调节VREF（仅DRV8411AEVM支持），范围0-3.3V

?2. 安全规范?

• ?热警告?：满负载运行时芯片表面温度可达55°C，需避免直接接触
• ?ESD防护?：操作时需佩戴防静电手环，存储需使用防静电袋
• ?高压隔离?：输入输出间需保证4mm以上爬电距离

?三、GUI控制软件指南?

1. ?安装流程?
   • 访问dev.ti.com搜索"DRV841xEVM-GUI"，支持网页版或本地安装
   • 本地运行时需安装TICloudAgent Bridge浏览器扩展（推荐Chrome内核）
2. ?核心功能?
   • ?步进电机控制?：支持全步/半步模式，脉冲速度可调（1-1000 pps）
   • ?有刷电机控制?：双通道独立PWM调节，占空比分辨率1%
   • ?固件升级?：通过"Program Device"按钮更新MCU固件

?四、典型应用场景?

1. ?工业自动化?
   • 驱动NEMA17步进电机实现精密定位（需外接STEP/DIR控制器）
   • 并行H桥模式驱动24V/3A有刷电机，适用于传送带控制
2. ?消费电子?
   • 配合电位器实现玩具电机无级调速（PWM频率设为20kHz降噪）
   • 电池供电设备中启用休眠模式，静态电流降至10μA以下
3. ?教学实验?
   • 通过J9接口接入Arduino，学习H桥驱动原理
   • 测量VREF与ITRIP关系验证电流环控制理论

?五、设计注意事项?

1. ?布局规范?
   • 功率回路走线宽度≥1mm，避免直角转弯
   • VM电源需并联100μF+0.1μF组合电容
2. ?热管理?
   • 持续4A电流需加装散热片（θJA=47.3°C/W）
   • 避免同时驱动双电机满负荷运行超过30分钟
3. ?保护机制?
   • 输出端接TVS二极管抑制电压尖峰
   • VOCM引脚电压不得超过(VM+0.3V)
