Texas Instruments SMARTDAC-DIY-EVM评估模块是一款设计用于对所有智能DAC EVM进行原型构建和性能评估的补充板。SMARTDAC-DIY-EVM包括直接在电路板上组装系统或进行原型设计所需的所有工具。此外，TI SMARTDAC-DIY-EVM还具有必要的接口，可连接各种实验室工具和测量系统。

数据手册：*附件：Texas Instruments SMARTDAC-DIY-EVM评估模块数据手册.pdf

特性

• 与所有智能DAC EVM兼容的接头
• SMA连接器，用于波形和错误测试
• 各种端口和连接空间
• 原型空间
• 特定应用分线板部分

硬件框图

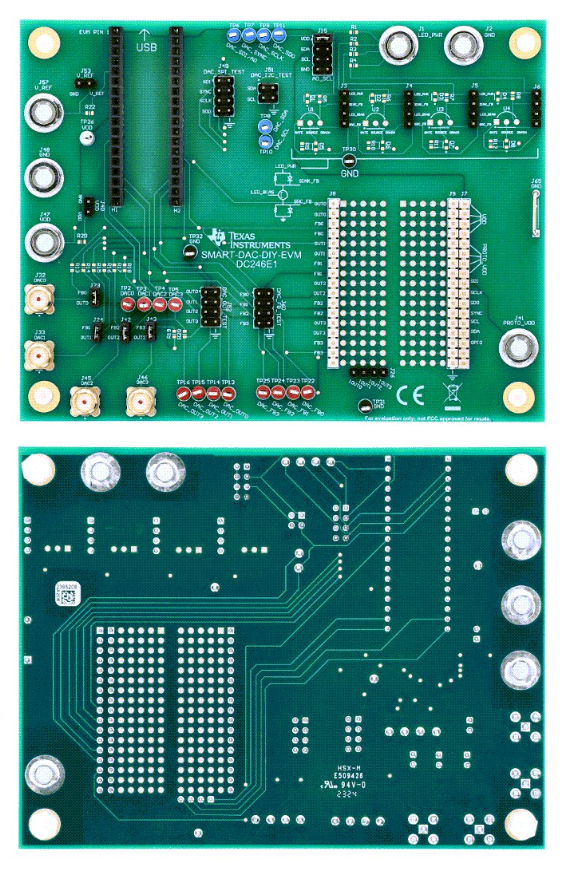

布局

德州仪器SMARTDAC-DIY-EVM评估模块技术解析与应用指南

一、产品概述

德州仪器(TI)的SMARTDAC-DIY-EVM是一款多功能评估模块，专为Smart DAC系列评估板(如DAC63204EVM、AFE539A4等)提供原型搭建和性能评估平台。该模块集成了快速系统组装所需的所有工具，可直接在板上构建原型系统，并提供与各种实验室工具和测量系统的连接接口。

?核心特性?：

• 兼容所有Smart DAC评估板的接口头
• 用于波形和误差测试的SMA连接器
• 多种端口和连接空间
• 原型板搭建空间
• 特定应用电路区域

二、硬件架构

2.1 模块组成

• ?数字接口?：支持I2C、SPI和PMBus通信协议
• ?模拟测试区域?：包含用于DC信号和波形性能测量的专用区域
• ?原型空间?：标准面包板(100mil)孔位的双平面设计
• ?LED偏置子电路?：支持高边和低边LED偏置配置

2.2 关键接口

• ?H1/H2接头?：18针插座，与所有Smart DAC EVM引脚兼容
• ?测试点?：提供对SPI、I2C、DAC输出和反馈信号的便捷访问
• ?香蕉插孔?：用于外部VDD和VREF连接

三、技术规格

3.1 电气特性

• ?电源配置?：默认使用5V USB供电，支持外部VDD连接
• ?参考电压?：提供VREF连接点和接地连接
• ?通信接口?：完整SPI和I2C测试点

3.2 保护功能

• ESD保护警告
• 电源配置注意事项
• 跳线设置安全指导

四、应用场景

4.1 典型应用

• 条形码扫描仪
• 超声设备
• 激光指示器
• LED偏置电路
• 网络接口卡/网络交换机

4.2 特殊功能应用

• ?LED偏置模块?：支持高边和低边配置，需外接FET设置LED电流
• ?波形测试?：通过SMA连接器测量自定义波形或PWM性能
• ?原型开发?：利用原型空间搭建外部电路

五、使用指南

5.1 快速入门

1. 订购Smart DAC EVM
2. 订购SMARTDAC-DIY-EVM
3. 将Smart DAC EVM插入SMARTDAC-DIY-EVM

5.2 跳线配置

• ?J15?：A0选择(默认1-2闭合，连接VDD)
• ?J23-J24/J42-J43?：通道VOUT至VFB短路选择
• ?J40/J47?：VDD连接点

5.3 测试注意事项

• 静电放电防护措施
• 电源配置要求
• 热管理建议
