德州仪器LMR51606YEVM评估模块技术解析与应用指南
Texas Instruments LMR51606EVM评估模块用于评估LMR51606降压转换器。该款完全组装并经过测试的电路提供3.3V输出，具有高达65V宽输入范围、0.6A负载电流以及内部固定频率。此外，TI LMR51606EVM评估模块还具有用于环路测量的交流信号注入端子。
数据手册：*附件：Texas Instruments LMR51606EVM评估模块数据手册.pdf
特性
- 输入电压范围：4V至65V
- 3.3V输出
- 输出电流：高达0.6A
- 开关频率：1100kHz
布局
德州仪器LMR51606YEVM评估模块技术解析与应用指南
一、产品概述
德州仪器(TI)的LMR51606YEVM是一款专为LMR51606宽输入同步降压稳压器设计的评估模块，主要特点包括：
- ?宽输入范围?：4V至65V工作电压，适应工业与汽车应用
- ?高效转换?：集成1100kHz同步降压稳压器
- ?紧凑设计?：采用SOT23-6封装，评估板尺寸46mm×69mm
- ?多重保护?：具备打嗝模式短路保护和热关断功能
二、关键硬件特性
2.1 电源规格
- ?输入电压?：4-65V DC
- ?默认输出电压?：3.3V（可调范围0.8-60V）
- ?输出电流?：最大0.6A连续电流
- ?开关频率?：1100kHz固定频率
2.2 电路保护功能
- 输入欠压锁定(UVLO)
- 打嗝模式过流保护
- 热关断保护
- 可调输出电压保护
三、评估板硬件设计
3.1 接口配置
- ?电源输入?：TP1(VIN)和TP2(GND)端子
- ?电源输出?：TP3(VOUT)和TP4(GND)端子
- ?使能控制?：JP1跳线(3引脚配置)
- 1-2位置：禁用
- 2-3位置：通过VIN UVLO使能
3.2 PCB布局
- ?层叠结构?：4层板设计
- 顶层/底层：2oz铜厚
- 中间层：1oz铜厚
- ?关键布局?：
- 功率路径优化为最短距离
- 输入输出电容靠近IC布置
- 完整地平面设计
四、应用场景
工业自动化
汽车电子
- 车载信息娱乐系统
- ADAS辅助电源
- 车身控制模块
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。
举报投诉
-
降压转换器
+关注
关注
7文章
1971浏览量
87542 -
评估模块
+关注
关注
0文章
1300浏览量
8058 -
固定频率
+关注
关注
0文章
11浏览量
6030
发布评论请先 登录
相关推荐
热点推荐
【好书推荐】德州仪器高性能模拟器件在高校中的应用及选型指南
德州仪器高性能模拟器件在高校中的应用及选型指南链接: http://pan.baidu.com/s/1jG7vIKY 密码: cjvf
发表于 07-27 22:38
TI(德州仪器)2009 汽车电子选择指南 Automoti
TI(德州仪器)2009 汽车电子选择指南 Automotive Selection Guide
Texas Instruments Commitment to AutomotiveTexas Instru
发表于 05-18 01:12
?23次下载
德州仪器LED参考设计指南
LED 参考设计指南是您重要的参考工具书，能够充分满足您的各种照明设计需求。希望获得全新低成本创新型 LED 照明解决方案的客户可充分受益于德州仪器(TI) 种类繁多的产品系列，如
发表于 12-30 15:41
?0次下载

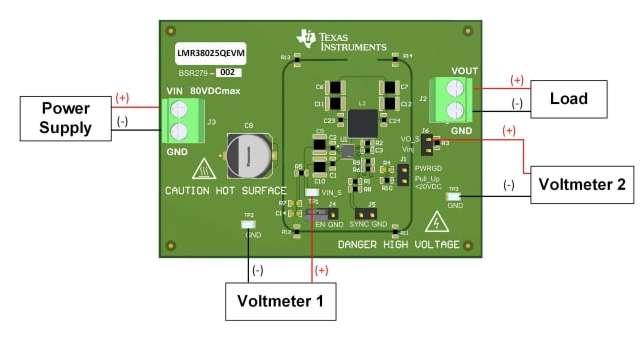

LMR38025QEVM评估模块技术解析与应用指南
