LMR38025QEVM评估模块技术解析与应用指南

Texas Instruments LMR38025QEVM 评估模块符合LMR38025-Q1和LMR38025降压转换器的要求。该模块使用LMR38025SQDRRRQ1同步降压转换器，具有宽占空比范围、扩频和逐周期过流保护。LMR38025QEVM模块在80V最大输入电压下运行，并以400kHz开关频率提供5V稳压输出电压。该模块具有98%最大占空比和PFM操作，可提高轻负载时的效率，并通过精密启用实现可编程系统欠压锁定。

数据手册：*附件：Texas Instruments LMR38025QEVM 驱动评估模块用户手册.pdf

特性

• 5V调节输出电压，具有1.5%设定点精度
• 最大输入电压：80V
• 98%最大占空比
• 扩频以降低EMI
• PFM操作可提高轻负载时的效率
• 支持预偏置输出启动
• 与外部时钟频率同步
• 电源良好 (PWRGD) 信号指示输出调节
• 通过精确启用实现可编程系统欠压锁定
• 完全组装且经过验证的PCB布局

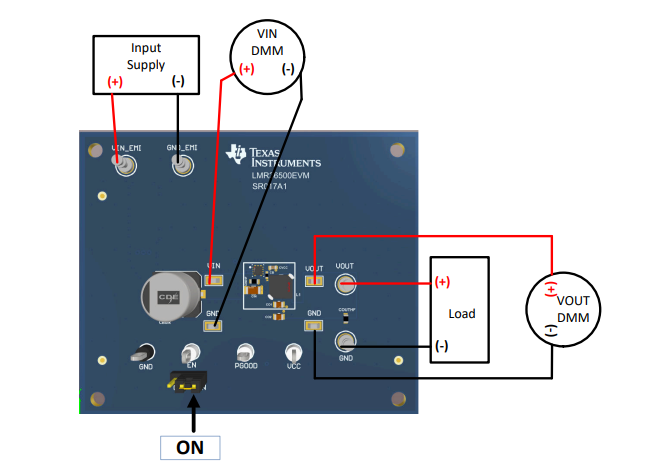

LMR38025QEVM设置

LMR38025QEVM评估模块技术解析与应用指南

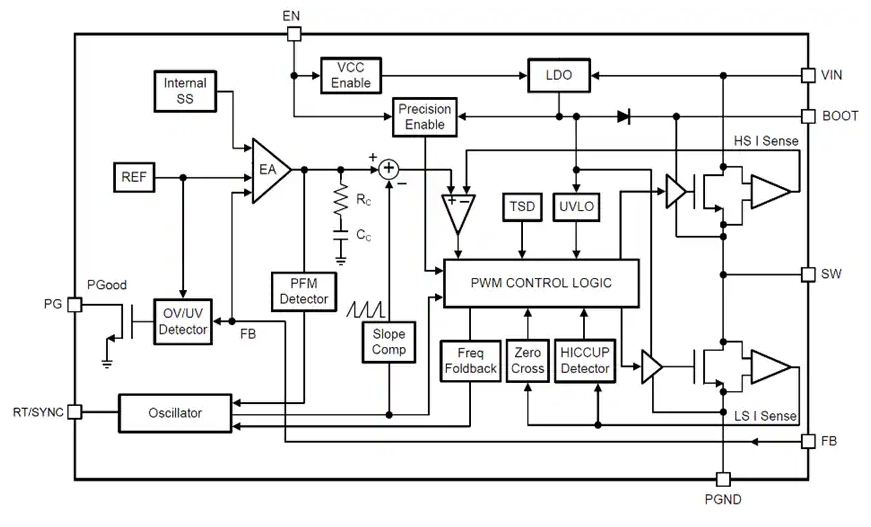

一、核心特性与系统架构

1. ?高压Buck转换器设计?
   • 采用LMR38025-Q1同步Buck控制器，输入电压范围6-80V，输出5V/2.5A（400kHz开关频率）
   • 关键性能指标：| 参数 | 规格 |
     | -------------- | ------------- |
     | 输出电压精度 | ±1.5% |
     | 最大占空比 | 98% |
     | 待机电流 | 40μA |
     | 封装类型 | 12-pin WSON |
2. ?安全与效率特性?
   • 集成高低侧MOSFET（AONS66614/AONS66917）
   • 支持PFM轻载模式效率优化
   • 频谱扩展技术降低EMI（通过CISPR 25 Class 5认证）

二、硬件配置详解

2.1 接口与测试点

• ?电源接口?：
  • J3（VIN）：高压输入端子（6-80V）
  • J2（VOUT）：5V输出端子（最大2.5A）
• ?关键测试功能?：
  • TP1/TP2：输入电压监测点
  • J6（VO_S）：输出电压检测与环路响应测试
  • J5（SYNC）：外部时钟同步接口

2.2 PCB设计规范

1. ?四层板堆叠设计?：
   • 顶层/底层：2oz铜厚
   • 中间层：1oz铜平面
   • 关键布局：
     • 功率路径线宽≥3mm
     • 热焊盘配置12×φ0.3mm过孔阵列
2. ?热管理方案?：
   • 持续2.5A输出时MOSFET温升≤45°C（VIN=48V）
   • 推荐使用XEL6060-123MEB电感（12μH/5.8A）

三、评估流程

3.1 快速启动步骤

1. 连接输入电源（6-80V）至J3
2. 负载设备接J2（建议使用电子负载）
3. 通过TP1/TP3监测输入输出电压
4. 逐步增加负载至2.5A极限值

3.2 性能验证项目

• ?效率测试?：
  • 峰值效率98%（VIN=12V, IOUT=1A）
  • 满载效率＞92%（VIN=48V）
• ?动态响应?：
  • 负载瞬态（250mA→2.25A）：恢复时间＜200μs
  • 线性瞬态（10V→70V）：输出电压波动＜±3%

四、典型应用场景

1. ?工业电源模块?
   • 推荐配置：
     • 输入：48V PoE或工业总线
     • 输出：5V为MCU/传感器供电
   • 布局要点：
     • 输入EMI滤波器需外置（VIN_EMI接口预留）
2. ?车载电子系统?
   • 符合AEC-Q200标准器件选型
   • 需外接TVS二极管应对抛负载工况
