德州仪器LM74912Q1EVM评估模块技术解析与应用指南

科技观察员 ? 2025-08-14 10:35 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

Texas Instruments LM74912Q1EVM评估模块设计用于快速轻松地演示LMLM74912-Q1理想二极管控制器(采用24引脚VQFN封装)的运行情况。LM74912-Q1理想二极管控制器可驱动和控制外部背靠背N沟道MOSFET模拟具有电源路径开/关控制功能的理想二极管整流器,具有过流和过压保护功能。TI LM74912Q1EVM评估模块的输入电压范围为3V至65V。

数据手册:*附件:Texas Instruments LM74912Q1EVM评估模块数据手册.pdf

特性

  • 输入范围:3V至65V
  • 输出短路保护,电流限制设为14A
  • 使用RSET 和RISCP 可调电流限制
  • LED故障指示
  • LED指示,用于输出开/关检测

测试设备设置

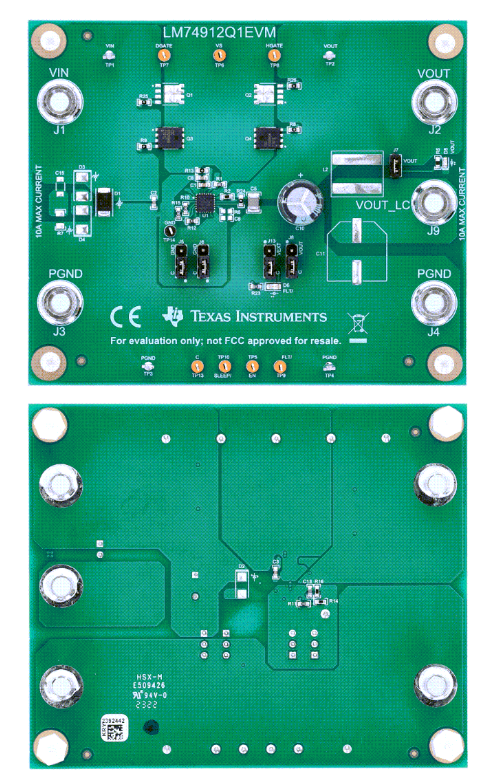

布局


一、产品概述

德州仪器(TI)的LM74912Q1EVM是一款专为LM74912-Q1理想二极管控制器设计的评估模块,主要用于汽车电子和工业应用中的电源路径保护与控制。该模块具有以下核心特性:

  • ?宽输入范围?:3V至65V工作电压,支持12V和24V汽车电池系统
  • ?高集成度?:集成理想二极管控制器与负载断开功能
  • ?多重保护?:提供过流、过压和反向电压保护
  • ?低功耗设计?:睡眠模式下仅6μA静态电流

二、关键功能特性

2.1 理想二极管控制功能

  • 驱动背靠背N沟道MOSFET模拟理想二极管整流器
  • 集成DGATE控制实现反向输入保护和输出电压保持
  • 可承受-65V至65V的输入电压范围

2.2 保护机制

  • ?过流保护?:通过外部MOSFET的VDS检测实现短路保护
  • ?过压保护?:可调过压切断功能(默认36.96V阈值)
  • ?反向电压保护?:可承受-65V反向电压输入

2.3 控制特性

  • EN引脚实现主动高电平使能控制
  • SLEEP模式支持超低静态电流(6μA)
  • FLT引脚提供故障指示输出

三、硬件设计解析

3.1 电气连接设计

评估模块提供标准化的接口配置:

  • ?输入连接?:J1端子(VIN)和J3端子(PGND)
  • ?输出连接?:J2端子(VOUT)和J4端子(PGND)
  • ?滤波输出?:J9端子(VOUT_LC)提供CLC滤波后输出

3.2 PCB布局特点

  • 四层板设计(顶层/内层1/内层2/底层)
  • 功率走线位于顶层,底层为地平面
  • 输入TVS保护器件(D1)靠近输入端子布置
  • MOSFET(Q3,Q4)布局优化散热性能

3.3 关键器件选型

  • ?主控IC?:LM74912QRGEQ1(24引脚VQFN封装)
  • ?功率MOSFET?:TQM050NB06CR(60V/16A)
  • ?输入TVS?:SMBJ33CA-13-F(33V双向TVS)
  • ?输出电容?:EEV-FK1J221Q(100μF/63V铝电解)

四、评估操作指南

4.1 基本测试流程

  1. ?初始设置?:
    • 配置跳线为默认位置(J5:1-2, J6:1-2, J7:1-2, J8:2-3, J13:2-3)
    • 连接电源至J1(建议12V输入)和负载至J2
  2. ?启动操作?:
    • 通过J5跳线控制EN使能(1-2位置为高电平使能)
    • 监测TP5输出电压波形
  3. ?保护功能测试?:
    • 过压测试:缓慢增加输入电压至37V观察HGATE关断
    • 短路测试:输出短接至GND观察保护响应

4.2 典型测试配置

  • ?电源?:0-60V可调电源(建议电流限制10A)
  • ?示波器?:建议DPO2024或等效型号
  • ?探头?:三个10X电压探头加DC电流探头
  • ?负载?:可承受50A/60V的阻性负载

五、典型应用场景

5.1 汽车电子

  • ADAS域控制器电源保护
  • 摄像头和雷达ECU电源路径管理
  • 车载信息娱乐系统电源保护

5.2 工业应用

  • PLC模块电源保护
  • 工业控制器电源路径管理
  • 现场总线设备电源保护

5.3 冗余电源系统

  • 服务器冗余电源ORing控制
  • 通信设备备份电源切换
声明:本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人,不代表电子发烧友网立场。文章及其配图仅供工程师学习之用,如有内容侵权或者其他违规问题,请联系本站处理。 举报投诉
  • MOSFET
    +关注

    关注

    150

    文章

    8752

    浏览量

    221774
  • 控制器
    +关注

    关注

    114

    文章

    17251

    浏览量

    185409
  • N沟道
    +关注

    关注

    1

    文章

    423

    浏览量

    19340
  • 评估模块
    +关注

    关注

    0

    文章

    1299

    浏览量

    8058
  • 理想二极管
    +关注

    关注

    1

    文章

    101

    浏览量

    13713
收藏 人收藏
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

    评论

    相关推荐
    热点推荐

    德州仪器DSP选型指南

    德州仪器DSP选型指南
    发表于 07-19 15:17 ?46次下载

    时钟及定时指南-德州仪器

    时钟及定时指南-德州仪器
    发表于 03-19 15:19 ?36次下载
    时钟及定时<b class='flag-5'>指南</b>-<b class='flag-5'>德州仪器</b>

    LM74912-Q1理想二极管控制器评估模块

    电子发烧友网站提供《LM74912-Q1理想二极管控制器评估模块.pdf》资料免费下载
    发表于 11-11 14:45 ?0次下载
    <b class='flag-5'>LM74912-Q1</b>理想二极管控制器<b class='flag-5'>评估</b><b class='flag-5'>模块</b>

    LM74704Q1EVMLM74703-Q1LM74704-Q1理想二极管控制器评估模块

    电子发烧友网站提供《LM74704Q1EVMLM74703-Q1LM74704-Q1理想二极管控制器评估模块.pdf》资料免费下载
    发表于 11-12 15:18 ?1次下载
    <b class='flag-5'>LM74704Q1EVM</b>、<b class='flag-5'>LM74703-Q1</b>、<b class='flag-5'>LM74704-Q1</b>理想二极管控制器<b class='flag-5'>评估</b><b class='flag-5'>模块</b>

    LM74502Q1EVM:适用于LM74502-Q1LM74502H-Q1理想二极管的评估模块

    电子发烧友网站提供《LM74502Q1EVM:适用于LM74502-Q1LM74502H-Q1理想二极管的评估模块.pdf》资料免费下载
    发表于 11-20 15:07 ?0次下载
    <b class='flag-5'>LM74502Q1EVM</b>:适用于<b class='flag-5'>LM74502-Q1</b>和<b class='flag-5'>LM74502H-Q1</b>理想二极管的<b class='flag-5'>评估</b><b class='flag-5'>模块</b>

    LM63460-Q1LM64460-Q1 EVM用户指南

    电子发烧友网站提供《LM63460-Q1LM64460-Q1 EVM用户指南.pdf》资料免费下载
    发表于 11-22 17:00 ?0次下载
    <b class='flag-5'>LM63460-Q1</b>和<b class='flag-5'>LM64460-Q1</b> <b class='flag-5'>EVM</b>用户<b class='flag-5'>指南</b>

    LM7472EVMLM74720-Q1评估模块

    电子发烧友网站提供《LM7472EVMLM74720-Q1评估模块.pdf》资料免费下载
    发表于 11-25 15:35 ?0次下载
    <b class='flag-5'>LM7472EVM</b>:<b class='flag-5'>LM74720-Q1</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b>

    DLP5534Q1EVM评估模块用户指南

    电子发烧友网站提供《DLP5534Q1EVM评估模块用户指南.pdf》资料免费下载
    发表于 11-26 14:16 ?0次下载
    DLP5534<b class='flag-5'>Q1EVM</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b>用户<b class='flag-5'>指南</b>

    DLP5530Q1EVM评估模块用户指南

    电子发烧友网站提供《DLP5530Q1EVM评估模块用户指南.pdf》资料免费下载
    发表于 11-26 14:14 ?3次下载
    DLP5530<b class='flag-5'>Q1EVM</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b>用户<b class='flag-5'>指南</b>

    LP8770Q1EVM评估模块用户指南

    电子发烧友网站提供《LP8770Q1EVM评估模块用户指南.pdf》资料免费下载
    发表于 01-02 15:07 ?0次下载
    LP8770<b class='flag-5'>Q1EVM</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b>用户<b class='flag-5'>指南</b>

    使用 LM36274EVM 评估模块用户指南

    电子发烧友网站提供《使用 LM36274EVM 评估模块用户指南.pdf》资料免费下载
    发表于 12-29 15:29 ?0次下载
    使用 <b class='flag-5'>LM36274EVM</b> <b class='flag-5'>评估</b><b class='flag-5'>模块</b>用户<b class='flag-5'>指南</b>

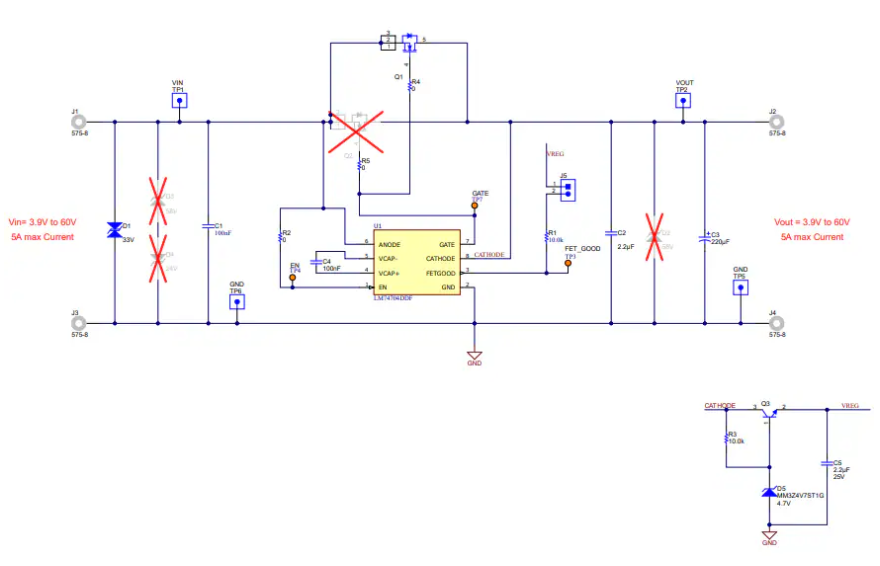

    LM74704Q1EVM评估模块技术解析与应用指南

    Texas Instruments LM74704Q1EVM评估模块设计用于评估LM74703-Q1L
    的头像 发表于 08-08 09:42 ?170次阅读
    <b class='flag-5'>LM74704Q1EVM</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b><b class='flag-5'>技术</b><b class='flag-5'>解析</b>与应用<b class='flag-5'>指南</b>

    德州仪器TPS1HTC30-Q1评估模块技术解析与应用指南

    Texas Instruments TPS1HTC30EVM评估模块设计用于让硬件工程师评估TPS1HTC30-Q1汽车用高侧开关的完整性能
    的头像 发表于 08-14 09:28 ?81次阅读
    <b class='flag-5'>德州仪器</b>TPS<b class='flag-5'>1HTC30-Q1</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b><b class='flag-5'>技术</b><b class='flag-5'>解析</b>与应用<b class='flag-5'>指南</b>

    德州仪器SMARTDAC-DIY-EVM评估模块技术解析与应用指南

    Texas Instruments SMARTDAC-DIY-EVM评估模块是一款设计用于对所有智能DAC EVM进行原型构建和性能评估的补
    的头像 发表于 08-14 12:47 ?95次阅读
    <b class='flag-5'>德州仪器</b>SMARTDAC-DIY-<b class='flag-5'>EVM</b><b class='flag-5'>评估</b><b class='flag-5'>模块</b><b class='flag-5'>技术</b><b class='flag-5'>解析</b>与应用<b class='flag-5'>指南</b>

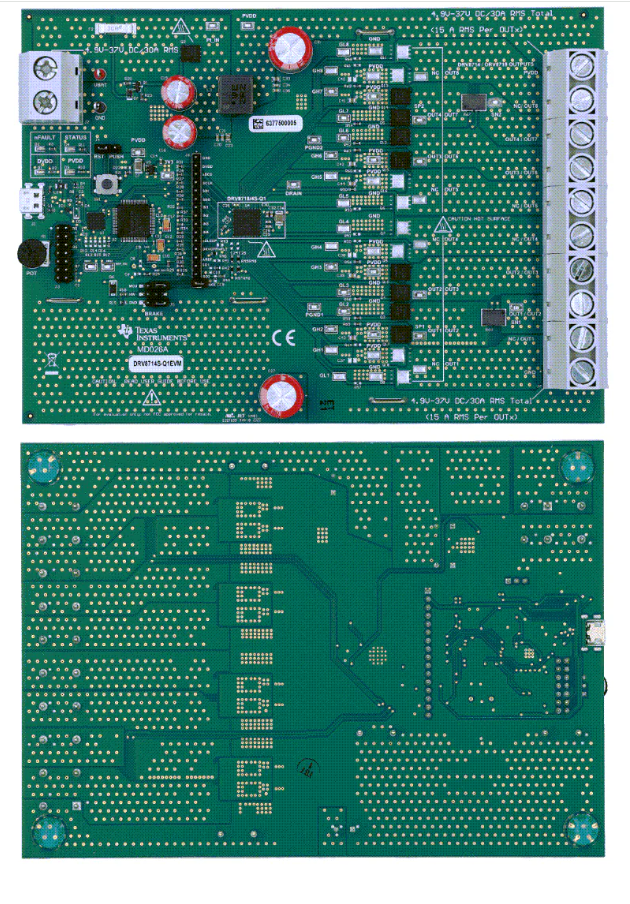

    德州仪器DRV8714S-Q1EVM评估模块技术解析与应用指南
