Texas Instruments TPS1641EVM评估模块用于演示 TPS1641x的参考电路评估。TPS1641x是一款紧凑型40V、1.8A电子保险丝。TI TPS1641x器件具有过流保护（带可调节消隐定时器）、输出功率限制（带可调节消隐定时器）、短路保护、过压保护、输入至输出短路检测和过热保护等特性。

数据手册：*附件：Texas Instruments TPS1641EVM评估模块数据手册.pdf

特性

• 输入工作电压范围：2.7V至40V
• 可编程电流限制：30mA至1.8A
• 可编程功率限制：4W至38W
• 可针对瞬态电流配置消隐时间
• 表示故障的LED状态指示

布局

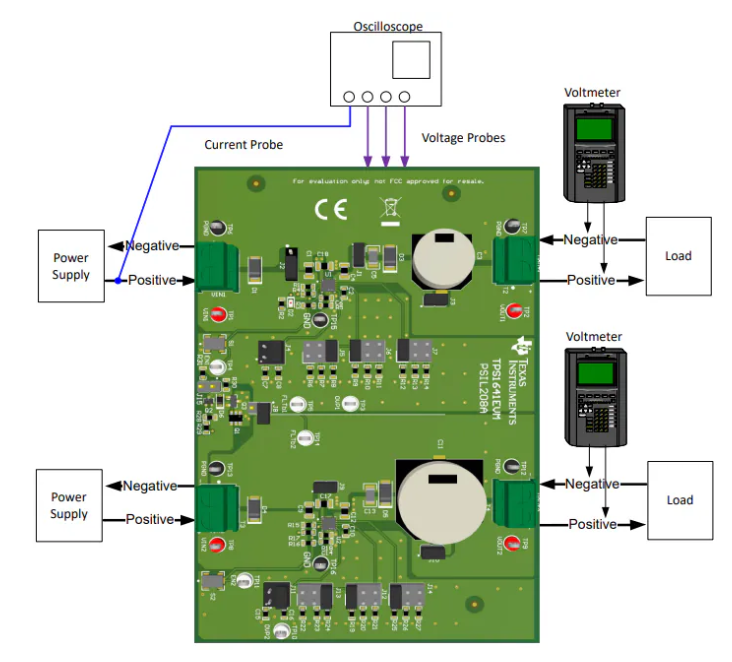

测试设备设置

TPS1641EVM评估模块技术解析与应用指南

一、产品核心特性

TPS1641EVM是德州仪器(TI)推出的eFuse评估模块，用于评估TPS1641x系列集成电子保险丝器件，具有以下突出特性：

• ?高级保护功能?：
  • 可调功率限制(4W-38W)
  • 精确电流限制(30mA-1.8A)
  • 过压保护(最高40V)
  • IN-OUT短路检测
  • 过热保护(170°C关断)
• ?灵活配置?：
  • 两种工作通道：CH1(TPS16410)和CH2(TPS16412)
  • 可编程瞬态消隐时间(5ms/50ms)
  • 多种预设保护阈值选择
• ?直观指示?：
  • LED状态指示灯
  • 丰富的测试点布局

二、关键电气参数

2.1 基本规格

2.2 保护特性

• 过压保护阈值：40V(内部)/60V(外部PFET)
• 热关断阈值：170°C(典型)
• 故障响应：
  • 自动重试模式
  • 故障状态LED指示

三、硬件架构解析

3.1 核心模块组成

1. ?功率路径?：
   • 输入保护二极管(D1/D4)
   • 集成MOSFET开关
   • 输出滤波网络
2. ?控制逻辑?：
   • 可编程dV/dt控制
   • 功率/电流限制算法
   • 故障检测电路
3. ?保护机制?：
   • 多级过流保护
   • 输入过压锁定
   • 热关断保护

3.2 接口配置

四、典型应用设计

4.1 测试配置步骤

1. ?基本设置?：
   • 按表5-1配置默认跳线
   • 连接输入电源(12V/24V典型)
   • 接电子负载或电阻负载
2. ?保护功能测试?：
   • 功率限制测试(图5-3)
   • 电流限制测试(图5-4)
   • 过压保护测试(图5-5/5-6)
   • 短路响应测试(图5-7)
3. ?特殊功能验证?：
   • IN-OUT短路检测(图5-8/5-9)
   • 热插拔特性(图5-2)

4.2 关键元件选型

1. ?输入电容?：100nF陶瓷电容(C1/C9)
2. ?输出电容?：470μF电解电容(C11)
3. ?保护元件?：
   • TVS二极管(D1/D4)
   • 肖特基二极管(D3/D5)
4. ?电流检测?：精密电阻网络(R6-R14/R19-R27)

五、应用场景

1. ?工业自动化?：
   • PLC背板电源保护
   • HVAC执行器控制
   • 工业传感器供电
2. ?通信设备?：
   • 基站电源管理
   • 网络交换机保护
   • 光模块供电
3. ?消费电子?：
   • 智能家居控制器
   • 便携设备电源保护
   • 医疗电子设备
