?TPS61183 白光LED驱动器技术文档总结

TPS61183器件为笔记本电脑LCD背光提供高度集成的白光LED （WLED）驱动器解决方案。该器件具有内置高效升压稳压器，集成了 2A、40V 功率 MOSFET。六个电流灌稳压器提供高精度电流调节和匹配。该设备总共最多可支持 60 个 WLED。此外，升压输出会自动将其电压调整为 WLED 正向电压，以优化效率。

TPS61183支持可编程亮度调光方式。在这种配置中，WLED电流的调光占空比由输入PWM信号控制，但调光频率是固定的，并由外部电阻器设置。在直接PWM调光期间，WLED电流与输入PWM信号的占空比和频率完全同步。
*附件：tps61183.pdf

特性

• 4.5V至24V输入电压
• 38V 最大输出电压
• 集成 2A、40V MOSFET
• 280kHz至1MHz可编程开关频率
• WLED电压的自适应升压输出
• 宽 PWM 调光频率范围
  • 100 Hz 至 50 KHz，用于直接 PWM 模式
  • 100 Hz 至 22 KHz 用于频率可编程模式
• 20 kHz 时的 100：1 调光比
• 200 Hz 时的 10000：1 调光比（直接 PWM 模式）
• 小型外部元件
• 集成环路补偿
• 六个 30 mA 电流吸收器，最大值
• 1.5%（典型值）电流匹配
• PWM亮度接口控制
• PWM可编程模式亮度调光方式或直接PWM调光方式
• 4000V HBM ESD保护
• 可编程过压阈值
• 内置 WLED 开路和短路保护
• 热关断

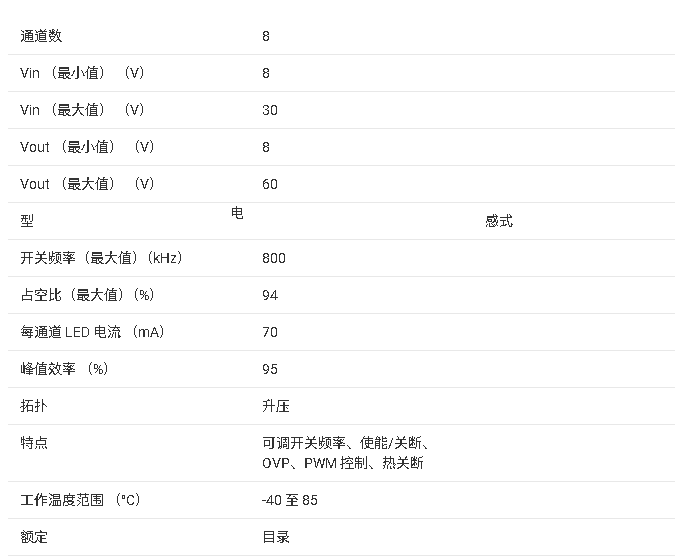

参数

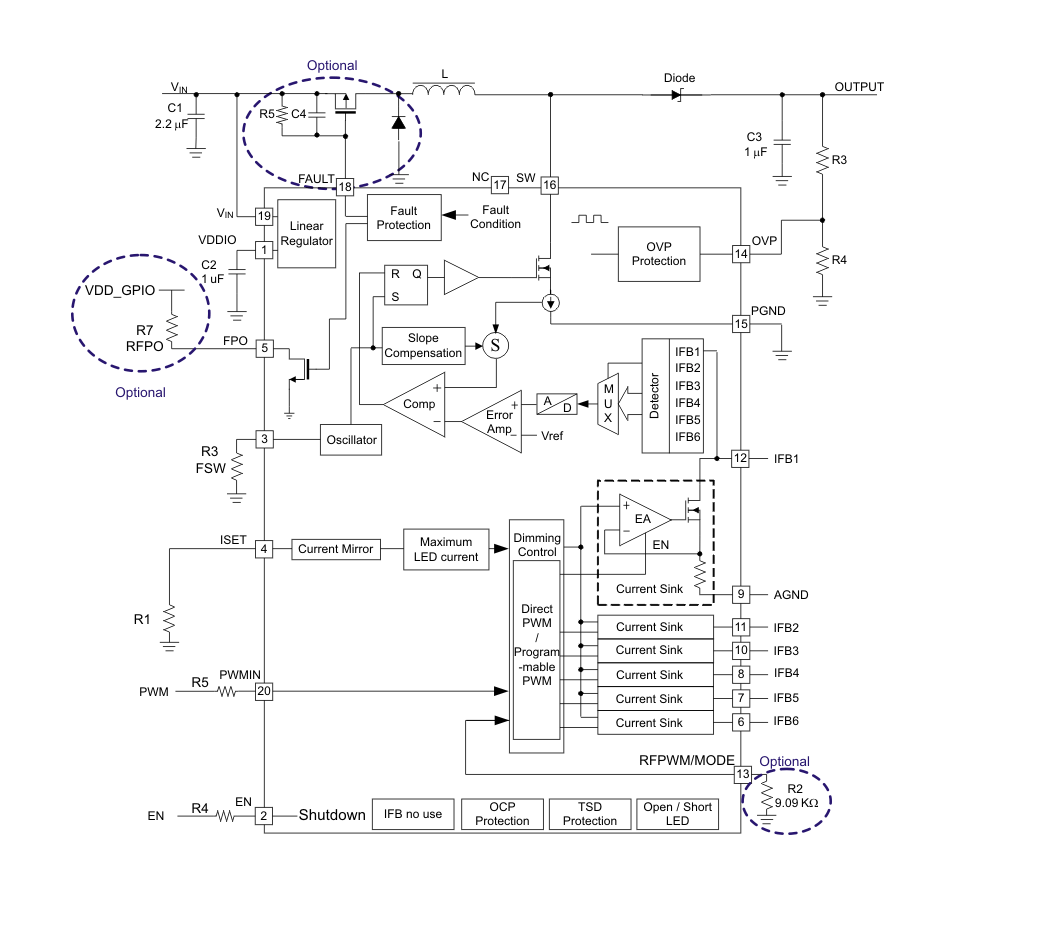

方框图

?1. 产品概述?
TPS61183是德州仪器（TI）推出的高性能白光LED驱动芯片，专为笔记本LCD背光、平板电脑、工业PC等设备设计。其主要特点包括：

• ?输入电压范围?：4.5V至24V，支持宽压应用。
• ?输出能力?：最大输出电压38V，集成2A/40V MOSFET，可驱动多达60颗LED（6串×10并）。
• ?调光功能?：支持PWM调光接口，提供100Hz至50kHz的直接PWM模式及100Hz至22kHz的可编程频率模式，调光比高达10000:1（200Hz时）。
• ?保护机制?：集成过压、过流、LED开路/短路保护及热关断功能。

?2. 关键特性?

• ?高效升压转换器?：开关频率可编程（280kHz至1MHz），自适应输出电压以优化效率。
• ?精密电流调节?：6路电流阱（每路最大30mA），电流匹配精度±1.5%（典型值）。
• ?灵活调光控制?：支持直接PWM同步或可编程PWM频率模式，通过RFPWM/MODE引脚配置。
• ?低EMI设计?：集成环路补偿，减少外部元件需求。

?3. 应用场景?

• 笔记本/平板电脑背光
• 工业人机界面（HMI）屏幕
• 自动取款机（ATM）、鱼探仪等设备显示屏

?4. 封装与规格?

• ?封装?：20引脚QFN（4mm×4mm），带PowerPAD?散热焊盘。
• ?工作温度?：-40°C至85°C（环境温度），-40°C至125°C（结温）。
• ?ESD保护?：4000V HBM（人体放电模型）等级。

?5. 设计支持?

• ?典型电路?：包含升压电感、输出电容、PWM调光电阻等外围元件推荐值。
• ?布局建议?：强调输入电容靠近VIN引脚，散热焊盘需连接PCB地平面以优化热性能。
