?TPS61199 白光LED驱动器技术文档总结

该TPS61199为大尺寸 LCD 背光提供高度集成的解决方案。该器件集成了一个电流模式升压控制器和八个电流吸收器，用于驱动多达八个具有多个 LED 串联的 LED 串。每串都有一个独立的电流调节器，串之间的电流匹配达到3%的调节精度。该器件自动调整升压转换器的输出电压，仅提供具有最大正向压降的LED串所需的电压加上该串的IFBx引脚处所需的最小电压，从而优化驱动器的效率。
*附件：tps61199.pdf

该TPS61199通过外部PWM信号提供PWM亮度调光。PWM 最大频率的信号可高达 22 kHz。使用 200 Hz PWM 信号可实现高达 5000：1 的调光比。该TPS61199集成了开关FET的过流保护、软启动、LED短路保护、LED开路保护和过温关断保护。TPS61199器件采用20引脚SO和HTSSOP封装。

特性

• 8V至30V输入电压
• 集成大功率升压控制器
• 用于 LED 电压的自适应升压输出
• 并联驱动多达八个 LED 灯串
• 每个LED灯串的最大电流为70 mA
• 字符串之间的 3% 电流匹配
• 200 Hz 时 5000：1 PWM 调光比
• MOSFET 过流保护
• 可编程 LED 短路保护
• 可调节 LED 开路保护
• 热关断保护
• 20引脚SO封装和TSSOP封装
  ，带PowerPAD?
  参数

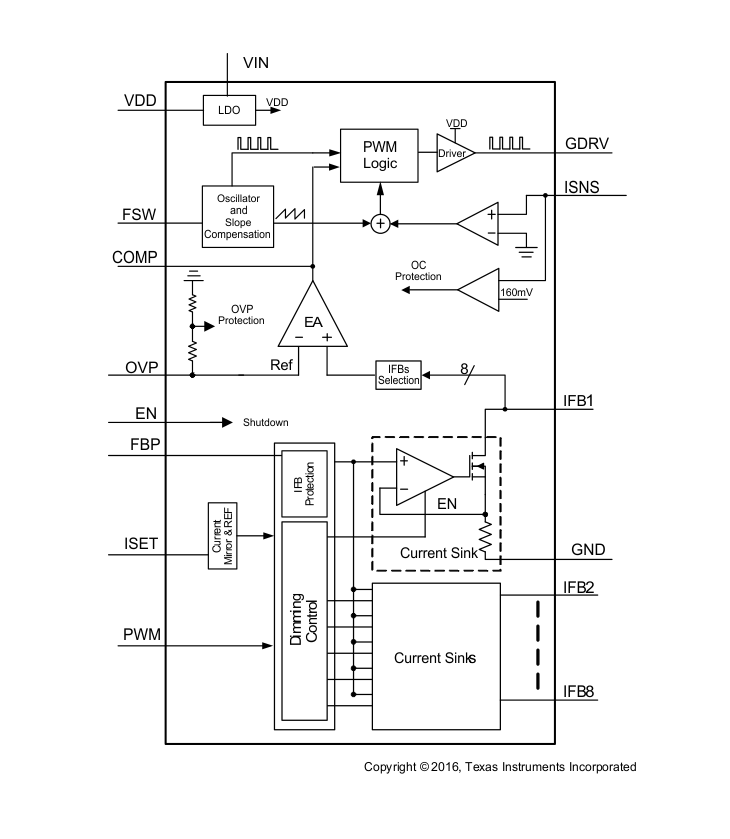

  方框图


?1. 产品概述?
TPS61199是德州仪器（TI）推出的高集成度白光LED驱动芯片，专为大尺寸LCD显示器背光设计，支持8-30V宽输入电压范围，可驱动多达8路并联LED串。核心特性包括自适应升压输出、3%电流匹配精度、5000:1 PWM调光比及多重保护机制。

?2. 关键特性?

• ?电气性能?
  • 输入电压：8V至30V
  • 每路LED串最大电流：70mA
  • 电流匹配精度：±3%（串间）
  • PWM调光范围：100Hz至22kHz，支持5000:1调光比（200Hz时）
• ?保护功能?
  • MOSFET过流保护
  • 可编程LED短路/开路保护
  • 热关断保护（150°C触发）
  • 输出过压保护（OVP引脚可编程）

?3. 应用场景?

• 显示器/LCD电视背光
• 通用LED照明系统

?4. 工作原理?

• ?升压控制?：采用电流模式PWM控制，自动调节输出电压以适应LED串最大正向压降，优化效率。
• ?调光机制?：通过外部PWM信号控制亮度，支持高频（22kHz）和低频（200Hz）调光模式。
• ?保护逻辑?：集成软启动、逐周期电流限制及故障重启功能。

?5. 封装与设计支持?

• ?封装选项?：20引脚SOIC（NS）和HTSSOP（PWP），带PowerPAD?散热焊盘。
• ?设计工具?：提供典型应用电路（含电感、电容选型建议）、布局示例及补偿网络设计指南。

?6. 典型应用电路?

• 支持6-8路LED串配置，输出可达60V。
• 关键外围元件：升压电感（10-47μH）、肖特基二极管（如SS5P10）、MOSFET（如Si4480DY）及补偿网络（RC参数详见文档）。

?7. 文档结构?
包含特性说明、引脚功能、电气参数、典型曲线、保护机制详解及多个应用电路示例（如陶瓷电容方案、多路大电流配置）。
