Texas Instruments TPS929160EVM驱动器评估模块 (EVM) 帮助用户评估TPS929160-Q1汽车级16通道LED驱动器的特性。TPS929160-Q1是一款汽车级16通道LED驱动器，带FlexWire接口，旨在满足日益增长的对每个LED灯串单独控制的需求。Texas Instruments TPS929160EVM配有TPS929120CANEVM评估板，让用户可以通过CAN收发器连接TPS929160-Q1。

数据手册：*附件：Texas Instruments TPS929160EVM驱动器评估模块 (EVM)数据手册.pdf

无CAN的硬件设置

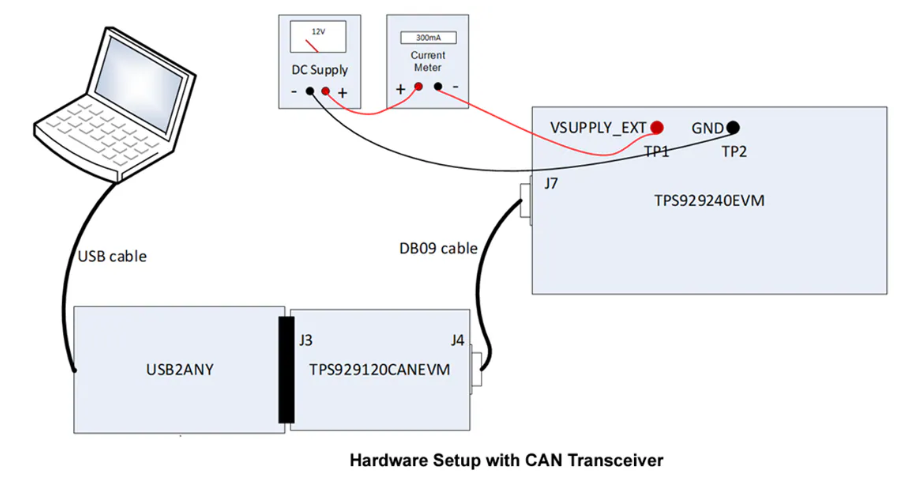

有CAN的硬件设置

TPS929160-Q1汽车级LED矩阵驱动器评估模块技术解析

一、产品概述

TPS929160EVM是德州仪器(TI)推出的针对TPS929160-Q1芯片的评估平台，该驱动器是专为汽车照明系统设计的16通道高集成度LED控制器，具有以下核心特性：

• ?车规级设计?：通过AEC-Q100认证，工作温度范围覆盖-40°C至+125°C
• ?高精度驱动?：16路独立恒流源，每通道支持20mA驱动电流
• ?FlexWire接口?：支持高速通信协议，最高传输速率达50MHz
• ?智能诊断?：集成LED开路/短路检测功能，可精确定位故障通道
• ?灵活配置?：支持单色/RGB LED混合驱动，PWM调光分辨率256级

二、硬件配置详解

1. 评估套件组成

标准套件包含：

• TPS929160EVM主板
• USB2ANY调试工具（含USB线缆和排线）
• TPS929120CANEVM CAN通信子板
• DB-9连接线缆

2. 电源架构设计

?关键电源参数?：

• 输入电压范围：4.5-40V（典型工作电压12V）
• 内置降压转换器：LMR33630AQRNXTQ1（输出6.8μH电感设计）
• 输出电容配置：每通道1000pF去耦电容+47μF bulk电容

?跳线配置说明?：

3. 接口定义

• ?J4?：FlexWire主通信接口（连接USB2ANY）
• ?J7?：CAN总线扩展接口（连接TPS929120CANEVM）
• ?J34/J45?：16通道LED输出接口（TSW-116连接器）

三、软件操作指南

1. GUI安装流程

提供两种运行方式：

• ?在线版?：通过TI Cloud Agent运行，需安装浏览器插件
• ?桌面版?：下载TPS929160-Q1-1.0.5.setup-win_7.3.0安装包
• ?依赖组件?：需同步安装GUI Composer Runtime引擎

2. 核心功能页面

1. ?LED控制页?：
   • 实时调节各通道电流(0.2-20mA)
   • PWM占空比控制(0-100%)
   • ADC监测电压/电流值
2. ?诊断页面?：
   • 通道状态可视化指示
   • 故障保护触发记录
   • 温度监控预警
3. ?EEPROM编程?：
   • 支持芯片选择/外部地址两种模式
   • 读写周期保护机制
   • 配置寄存器批量操作
4. ?寄存器映射?：
   • 所有配置寄存器可视化编辑
   • 立即写入/延迟写入模式选择
   • 位字段视图与批量操作

四、典型应用场景

1. 汽车照明系统

• ?动态尾灯?：通过PWM实现流水转向效果
• ?内饰氛围灯?：RGB通道独立控制
• ?日间行车灯?：高精度恒流驱动

2. 工业指示设备

• 多通道状态指示灯
• 可编程亮度调节
• 故障自诊断系统

五、设计注意事项

1. ?PCB布局建议?：
   • 功率走线宽度≥0.3mm
   • 敏感信号远离高频开关节点
   • 采用4层板设计（信号-地-电源-信号）
2. ?散热管理?：
   • 确保环境温度<105°C
   • 避免连续满负荷运行
   • 注意LDO和功率器件的温升
3. ?保护电路?：
   • 推荐TVS管防护ESD
   • 输入反接保护电路
   • 过压保护阈值设置
