Texas Instruments LP5891Q1EVM驱动器评估模块 (EVM) 用于评估矩阵LED显示驱动器LP5891-Q1的特性、运行和使用情况。LP5891-Q1是一款高度集成的共阴极矩阵LED显示驱动器，具有 48个恒流源和16个扫描FET。Texas Instruments LP5891-Q1符合汽车应用类AEC-Q100认证。

数据手册：*附件：Texas Instruments LP5891Q1EVM驱动器评估模块 (EVM)数据手册.pdf

特性

• 48个电流源通道，0.2mA至20mA
• 16个扫描线开关，具有190mΩ RDS(ON)
• 超低功耗
• 高速、低电磁干扰 (EMI) 连续时钟系列接口 (CCSI)

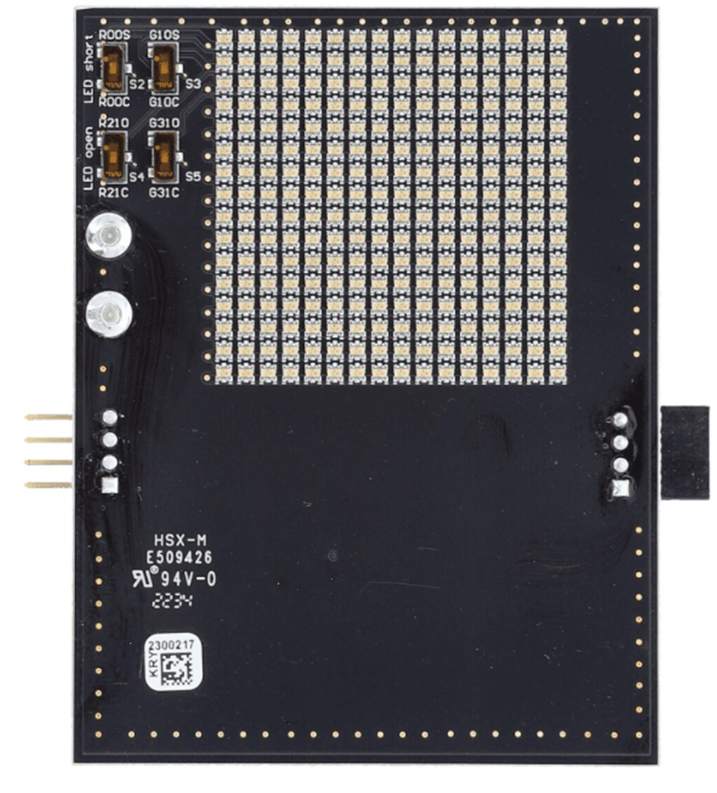

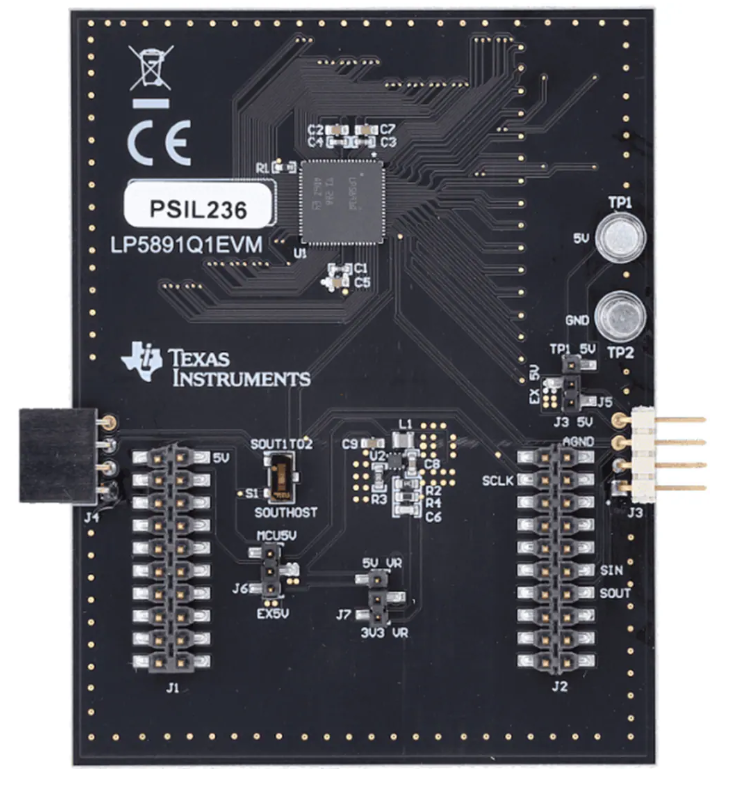

电路板布局 - 俯视图

电路板布局 - 底视图

LP5891-Q1 LED矩阵显示驱动器评估模块技术解析

一、产品概述

LP5891-Q1评估模块(EVM)是德州仪器(TI)推出的一款用于评估LP5891-Q1矩阵LED显示驱动器特性的开发平台。该驱动器专为汽车级高密度LED显示应用设计，具有以下核心特性：

• ?高集成度架构?：集成48路恒流源和16路扫描开关，单芯片可驱动16×16 RGB LED像素
• ?汽车级认证?：通过AEC-Q100认证，适用于严苛的汽车电子环境
• ?灵活扩展能力?：支持最多32个器件级联，可扩展至64×64 RGB LED像素驱动
• ?智能诊断功能?：集成LED开路、短路检测与定位功能

二、关键硬件特性

1. 电气参数

2. 接口特性

• ?高速CCSI接口?：支持50MHz外部SCLK和160MHz内部GCLK
• ?亮度控制?：8级全局亮度调节+256级单色组独立调节
• ?故障报告?：可通过串行接口上报LED开路/短路位置信息

三、评估模块配置详解

1. 硬件接口

? 核心连接器配置： ?

• ?J1/J2?：40针BoosterPack接口，用于连接TMS320F280039C LaunchPad控制器
• ?J3/J4?：板间级联接口，支持多模块扩展
• ?TP1/TP2?：外部电源输入接口(5V/GND)

? 关键跳线设置： ?

• ?J5?：选择5V电源来源(TP1或J3)
• ?J6?：选择VLEDG/VLEDB电源(MCU5V或外部)
• ?J7?：选择VLEDR电源(5V或3.3V)

2. LED测试开关

模块提供5组DIP开关用于LED故障模拟：

• ?S1?：串行数据输出方向选择
• ?S2-S5?：模拟特定LED的开路/短路状态

四、典型应用配置

1. 单模块配置步骤

1. 通过USB连接TMS320F280039C LaunchPad
2. 设置J6跳线至"MCU5V"位置
3. 设置S1开关至"SOUTHOST"位置
4. 通过BoosterPack接口连接评估板与控制器

2. 多模块级联配置

1. 主模块设置：
   • J5跳线连接TP1 5V和EX 5V
   • S1开关设为"SOUT1TO2"
2. 从模块设置：
   • J5跳线连接J3 5V和EX 5V
   • S1开关设为"SOUTHOST"
3. 通过J4(主)与J3(从)连接模块

五、设计资源

1. 开发工具

• ?LP589x(-Q1)/TLC698x示例代码用户指南?
• TI Code Composer Studio开发环境
• 专用图形配置工具

2. 参考设计

• 汽车自由形态交互信号显示(FISD)
• 汽车环境照明系统
• 高密度像素车灯方案
• 微型LED局部调光背光

六、技术优势

1. ?功耗优化?：
   • 共阴极架构支持RGB独立供电
   • 超低工作电流(典型值3.6mA)
2. ?显示质量提升?：
   • 智能算法消除首行变暗、上下重影等问题
   • 改善低灰度均匀性和耦合效应
3. ?可靠性增强?：
   • 工作温度范围-40°C至+105°C
   • 集成LED故障检测与自动隔离
