LP8863-Q1 具有六个 150 mA 通道的汽车显示 LED 背光驱动器技术手册

LP8863-Q1 是一款带有升压控制器的汽车高效 LED 驱动器。六个高精度电流吸收器支持相移，相移可根据使用的通道数自动调整。电流吸收器亮度可以通过 SPI 或 I2C 接口单独和全局控制;亮度也可以通过 PWM 输入进行全局控制。

升压控制器具有基于 LED 电流吸收器的裕量电压的自适应输出电压控制。此功能通过在所有条件下将电压调整到最低的足够水平来最大限度地降低功耗。宽范围可调频率使 LP8863-Q1 能够避免对 AM 无线电频段的干扰。

LP8863-Q1 支持内置混合 PWM 和电流调光，可降低 EMI、延长 LED 寿命并提高总光学效率。
*附件：lp8863-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度
• 输入电压工作范围 3 V 至 48 V
• 六个高精度电流吸收器
  • 电流匹配 1%（典型值）
  • 调光比 32 000：1，使用 152Hz LED 输出 PWM 频率
  • 高达 16 位 LED 调光分辨率，具有 SPI、I2C 或 PWM 输入
  • 自动检测已使用的 LED 灯串并调整 LED 通道相移
  • 每个通道的独立电流控制
• 混合PWM和电流调光功能
• 高达 47V V外升压或 SEPIC DC/DC 控制器
  • 开关频率 300 kHz 至 2.2 MHz
  • 增强扩频以降低 EMI
  • 升压同步输入，用于设置来自外部时钟的升压开关频率
  • 集成电荷泵支持低电压在冷曲柄等条件
  • 输出电压在禁用升压时自动放电

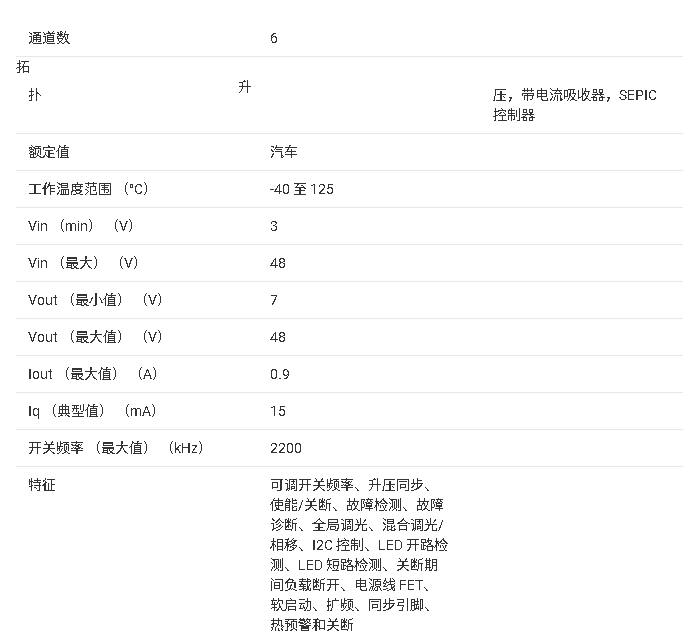

参数

方框图

?1. 产品概述?
LP8863-Q1是德州仪器（TI）推出的汽车级高精度LED背光驱动芯片，具有以下核心特性：

• ?输入电压范围?：3V至48V，支持Boost/SEPIC拓扑
• ?输出通道?：6路独立LED驱动，每路最大150mA，电流匹配精度±1%（典型值）
• ?调光性能?：支持32,000:1高调光比（152Hz PWM频率），16位分辨率
• ?控制接口?：兼容SPI/I?C/PWM输入，支持自动相位调整和独立通道控制
• ?保护功能?：完备的故障诊断（开路/短路/过压/过流/温度保护）

?2. 关键应用领域?

• 汽车信息娱乐系统
• 仪表盘/抬头显示（HUD）
• 智能后视镜/中央信息显示屏

?3. 技术亮点?

• ?自适应电压控制?：实时监测LED压降，动态调整Boost输出电压以优化效率（典型效率95%）
• ?混合调光模式?：结合PWM调光（低亮度）和电流调光（高亮度），降低EMI并延长LED寿命
• ?自动配置?：检测LED串数量并自动调整相位差（如6通道60°相位差）
• ?集群模式?：支持独立控制每路LED的亮度/电流，适用于组合仪表等复杂场景

?4. 封装与规格?

• ?封装?：38引脚HTSSOP（9.7mm×4.4mm）
• ?工作温度?：-40°C至+125°C（AEC-Q100 Grade 1认证）
• ?开关频率?：300kHz至2.2MHz可调，支持AM频段抗干扰

?5. 设计支持?

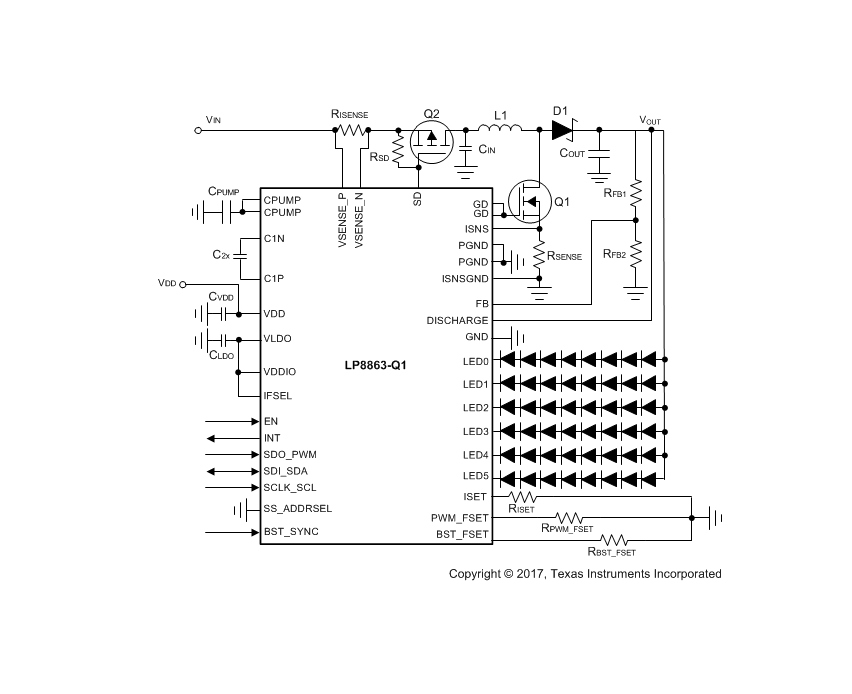

• 提供典型应用电路（Boost/SEPIC）、布局指南及热设计建议
• 集成电荷泵（支持冷启动条件）和LDO稳压器

?6. 文档内容?
完整数据手册包含：

• 电气特性参数表（绝对最大额定值、ESD等级等）
• 引脚功能定义与寄存器映射（10位地址空间）
• 详细的状态机流程图与故障恢复机制
• 热性能数据（RθJA=32.4°C/W）

该器件通过优化系统效率和EMI性能，满足汽车显示系统对可靠性、精度和灵活性的严苛要求。
