LP8873-Q1 是一款集成了 DC-DC 电源开关的汽车高效、低 EMI 且易于使用的 LED 驱动器。DC-DC 转换器支持升压和 SEPIC 拓扑配置。四个高精度电流吸收器支持PWM相移，可根据使用的通道数自动调整。LED亮度可以通过I?C接口或PWM输入进行全局控制。

升压转换器具有基于 LED 电流吸收器裕量电压的自适应输出电压控制。此功能通过在所有条件下将升压电压调整到最低的足够水平来最大限度地降低功耗。
*附件：lp8873-q1.pdf

LP8873-Q1 支持内置混合 PWM 调光和模拟电流调光，可降低 EMI、延长 LED 寿命并提高总光学效率。

特性

符合 AEC-Q100 标准，适用于汽车应用：
- 器件温度等级 1：–40°C 至 +125°C，TA
输入电压工作范围 3V 至 48V
四个高精度电流吸收器
- 每个通道高达 150mA 直流电流
- 电流匹配 1%（典型值）
- 高调光比 32 000：1，使用 152Hz LED 输出 PWM 频率
- 高达 16 位 LED PWM 调光分辨率，具有 I2C 或 PWM 输入
- 支持每个通道独立的PWM调光控制
自动相移PWM调光和直接PWM调光
混合调光和 12 位模拟调光
高达 48V VOUT 升压或 SEPIC DC/DC 转换器
- 集成 5.4A 开关 FET
- 支持升压/安全作
- 60mΩ RDSON和快速开关实现更高的效率
- 升压可选双随机扩频，降低 EMI
- 转换器的可调软启动
- 升压同步输入，用于设置来自外部时钟的升压开关频率
- 输出电压在禁用升压时自动放电
广泛的故障检测和保护
- 高达 1MHz 的 I2C 控制接口，带 CRC 校验
- 内部配置寄存器和非易失性存储器（NVM）上的位完整性（CRC）错误检测
- 输入电压 OVP、UVLO 和 OCP
- 升压过流和过压保护
- LED 开路、短路和接地短路故障检测
- 热警告和热关断
解决方案体积小，成本低
- 动态可编程宽开关频率，范围为 100kHz 至 2.2MHz
- 提供 4mm × 4mm HotRod? QFN 封装，带可润湿侧翼

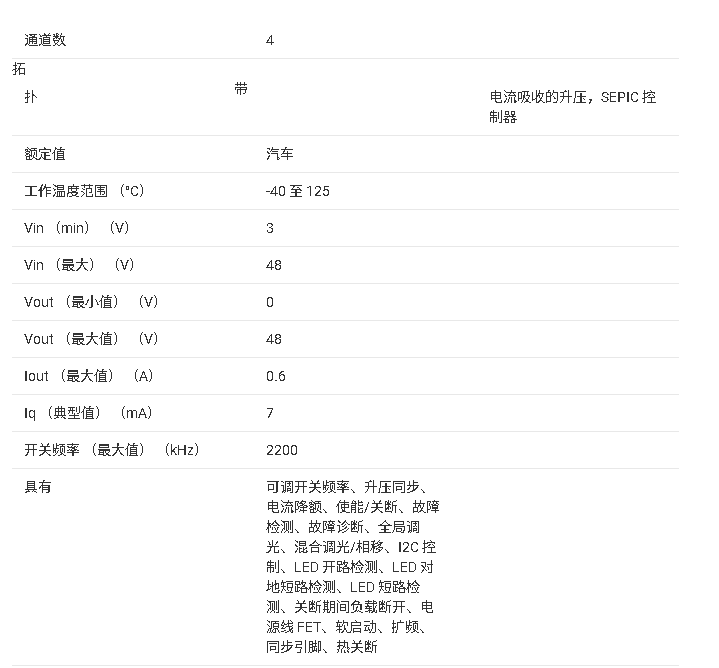

参数

?汽车级认证?：符合AEC-Q100 Grade 1标准（工作温度-40°C至125°C）。
?宽输入电压范围?：3V至48V，支持升压/SEPIC拓扑，集成5.4A开关FET（效率高，RDSON仅60mΩ）。
?高精度电流输出?：
- 4通道独立控制，每通道150mA，电流匹配精度1%。
- 支持32,000:1高调光比（152Hz PWM频率）及16位PWM调光分辨率（I?C或PWM输入控制）。
?调光技术?：
- 自动相位偏移PWM调光、混合调光（PWM+模拟）、12位模拟调光。
- 自适应输出电压控制，优化LED功耗。
?保护机制?：
- 输入过压/欠压/过流保护、LED开路/短路检测、热警告/关断。
- I?C接口CRC校验（1MHz速率），寄存器与NVM的完整性检测。
