LMK6H 低抖动、高性能、体声波 （BAW） 固定频率 HCSL 振荡器技术手册

德州仪器 （TI） 的体声波 （BAW） 是一种微谐振器技术，可将高精度 BAW 谐振器直接集成到具有超低抖动时钟电路的封装中。BAW 与其他硅基制造工艺一样，完全在 TI 工厂设计和制造。

LMK6x 器件是一款超低抖动、固定频率振荡器，将 BAW 作为谐振器源。该器件在工厂根据特定工作模式进行编程，包括频率、电压、输出类型和功能引脚。LMK6x 采用高性能小数分频器，能够产生指定范围内的任何频率，为所有频率需求提供单一器件系列。
*附件：lmk6h.pdf

该器件具有高性能时钟、机械稳定性、灵活性和小封装选项，专为电信、数据和企业网络以及工业应用中使用的高速 SERDES 中的参考时钟和核心时钟而设计。

特性

• 高性能差分和单端输出振荡器，支持以下范围内的任何固定频率：
  • LMK6D：1MHz至400MHz，LVDS输出
  • LMK6H：1MHz至400MHz，HCSL输出
  • LMK6P：1MHz至400MHz，LVPECL输出
  • LMK6C：1MHz至200MHz，LVCMOS输出
• 超低抖动：
  • LMK6D/LMK6H/LMK6P：156.25MHz（12kHz至20MHz）时典型值为100fs/最大RMS抖动为125fs。
  • LMK6C：100MHz（12kHz至20MHz）时典型值为350fs/最大RMS抖动为500fs。
  • LMK6H：符合 PCIe Gen 1 至 Gen 7 标准
• ±25ppm 总频率稳定性，包括 10 年老化和所有其他因素
• 最小的行业标准 DLE 和 DLF 封装
• 支持扩展工业温度等级：
  • LMK6P/LMK6D/LMK6H：–40°C 至 85°C
  • LMK6C：–40°C 至 105°C
• 集成LDO，具有强大的电源抗噪性：
  • 500kHz纹波时–72dBc PSRR
• 启动时间：< 5ms
• 标准频率：
  • LVCMOS （MHz）：1、2.04、4、8.192、10、12、12.288、16、19.2、20、23.5、24、24.57、25、25.6、26、26.21、27、28.12、32.768、33.333、40、48、49.15、50、54、60、65.53、66、74.25、76.8、80、100、108、125、133.330 和 156.25
  • 差分 （MHz）：25、26、32.5、50、51.84、54、65、76.8、80、100、108、122.88、125、133.330、148.35、148.5、150、155.52、156.25、161.1328125、200、312.5 和 400
• 设备可以支持 1MHz 至 400MHz 之间的任何频率。请联系 TI 代表了解所需的任何频率和样品

参数

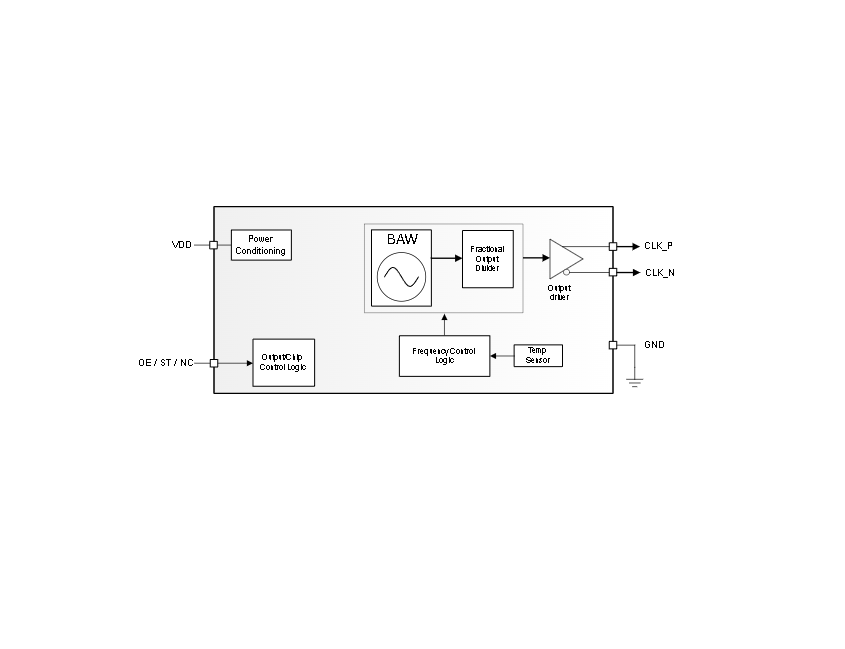

方框图

?1. 产品概述?
LMK6x是德州仪器(TI)推出的超低抖动、高性能BAW(体声波)振荡器系列，包含LMK6C/D/H/P四种型号，支持1MHz至400MHz固定频率输出。核心特点包括：

• ?BAW技术?：集成高精度微谐振器，实现超低相位噪声和抖动
• ?输出类型?：
  • LMK6C：LVCMOS (1-200MHz)
  • LMK6D：LVDS (1-400MHz)
  • LMK6H：HCSL (1-400MHz, PCIe Gen1-7兼容)
  • LMK6P：LVPECL (1-400MHz)
• ?关键性能?：
  • 差分型号(LMK6D/H/P)：100fs典型/125fs最大RMS抖动(156.25MHz)
  • LVCMOS型号(LMK6C)：350fs典型/500fs最大RMS抖动(100MHz)
  • ±25ppm全温度范围频率稳定性（含10年老化）

?2. 主要特性?

• ?封装?：行业最小尺寸DLE/DLF封装（最小2.5×2mm）
• ?温度范围?：
  • LMK6P/D/H：-40°C至85°C
  • LMK6C：-40°C至105°C
• ?电源特性?：集成LDO（-72dBc PSRR@500kHz）
• ?启动时间?：<5ms
• ?标准频率?：覆盖1-400MHz范围（文档列出54种标准频率）

?3. 应用领域?

• 高速SerDes时钟：56G/112G PAM4、100G-800G光传输网络
• 有线网络设备：交换机/路由器/BBU
• PCIe Gen1-7参考时钟
• 工业/测试测量设备
• ASIC/FPGA/MCU参考时钟

?4. 技术亮点?

• 支持任意定制频率（需联系TI）
• 机械稳定性优于传统晶体振荡器
• 采用分数分频器实现宽频段覆盖
