德州仪器（TI）的高精度体声波（BAW）微谐振器技术直接集成到封装中，可实现低抖动时钟电路。BAW 与其他硅基制造工艺一样，完全在 TI 工厂设计和制造。

CDC6Cx-Q1 器件是一款低抖动、低功耗、定频振荡器，将 BAW 作为谐振器源。该器件在工厂根据特定频率和功能引脚进行编程。CDC6Cx-Q1 具有频率控制逻辑和输出分频器，能够产生指定范围内的任何频率，为所有频率需求提供单一器件系列。
*附件：cdc6c-q1.pdf

该器件具有高性能时钟、机械稳定性、低功耗、灵活性和小封装选项，专为汽车应用中的参考时钟和内核时钟而设计。

特性

符合 AEC Q-100 标准：
- 器件温度等级 1：–40°C 至 +125°C
功能安全功能：
- 可用于帮助功能安全系统设计的文档
LVCMOS 输出振荡器，支持 250kHz 至 200MHz 的频率范围
±25ppm 总频率稳定性，包括所有因素，包括 10 年老化
电源电压支持1.8V至3.3V±10%。
极低功耗：25MHz 时典型值为 4.57mA，最大值为 8mA
待机电流 2μA 典型值有助于电池供电应用
低抖动：Fout ≥ 10MHz 时< 1ps RMS 抖动
最小的行业可润湿侧翼标准封装：1.60mm × 1.20mm （DLY）、2.00mm × 1.60mm （DLR）、2.5mm × 2.00mm （DLF）、3.20mm × 2.5mm （DLN）
集成 LDO，具有强大的电源抗噪性
启动时间< 3ms
- 请联系 TI 了解不同的启动时间。
可订购的缓慢上升和下降时间选项，以降低 EMI

参数

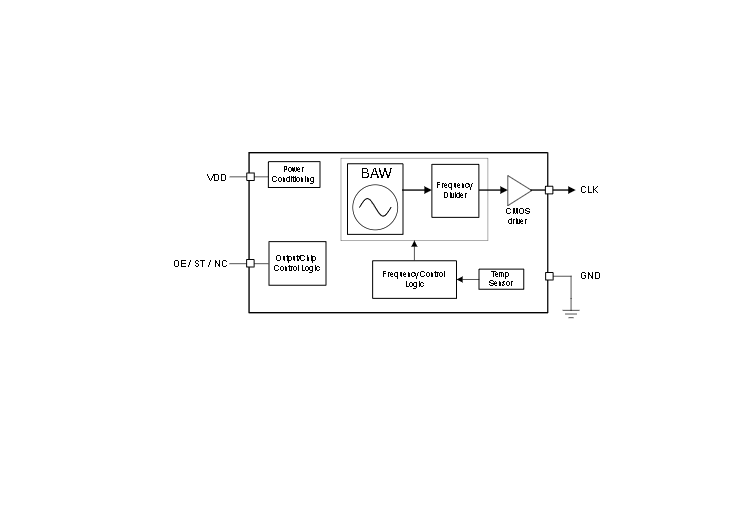

方框图

?1. 产品概述?

?型号?：CDC6Cx-Q1系列，基于体声波（BAW）技术的低抖动、低功耗固定频率振荡器
?核心特性?：
- ?频率范围?：250kHz至200MHz，支持标准频率（如2.048MHz、25MHz、100MHz等）及定制频率
- ?稳定性?：±25ppm总频率稳定性（含10年老化）
- ?低功耗?：典型4.57mA@25MHz，待机电流低至2μA
- ?封装?：1.6mm×1.2mm（DLY）至3.2mm×2.5mm（DLN）四种超小封装

?2. 关键参数?

?电气特性?：
- 工作电压：1.8V至3.3V ±10%
- 输出类型：LVCMOS，支持多种上升/下降时间模式（正常/慢速模式）
- 相位噪声：典型值-155dBc/Hz（10MHz偏移）
?环境适应性?：
- 温度范围：-40°C至125°C（AEC-Q100 Grade 1认证）
- 抗振动/冲击：通过MIL-STD-883F测试（10g振动/1500g冲击）
