?LMK3C0105 参考无5-LVCMOS输出可编程BAW时钟发生器技术文档总结

LMK3C0105是一款支持 SSC 的 5 输出无基准时钟发生器。该器件基于 TI 专有的体声波 （BAW） 技术，提供 ±25ppm 时钟输出，无需任何晶体或外部时钟基准。该器件可同时提供5个SSC时钟、5个非SSC时钟或SSC和非SSC混合时钟。五个输出最多可生成三个不同的输出频率。每个输出通道可以选择任一FOD作为频率源，以生成四个LVCMOS时钟;REF_CTRL引脚用作第五个LVCMOS时钟输出，并可选择任一FOD作为源。

该器件可以通过 GPIO 引脚或 I2C 接口轻松配置。该LMK3C0105具有非常好的PSNR，不需要任何外部LDO。有关电源滤波和从 DC/DC 电源获取的详细指南，请参阅电源建议。
*附件：lmk3c0105.pdf

特性

• 集成BAW谐振器，无需外部参考
• 灵活的频率生成：
  • 100MHz至400MHz双通道分数输出分频器（FOD）
  • 双通道分频器：2.5MHz至200MHz之间多达三个独特的输出频率
    • 示例：OUTA/B/C/D/E = 25MHz
    • 示例：OUTA/B = 100MHz，OUTC/D = 50MHz，OUTE = 25MHz
  • 1.8V/2.5V/3.3V LVCMOS 输出，支持高达 200MHz
  • 通过 OUTE 引脚在 OUTA 上生成多达 5 个 LVCMOS 时钟
• ±25ppm 总输出频率稳定性
• 2 种功能模式：I2C 或预编程 OTP
• –40°C 至 85°C 环境温度。
• 混合 SSC 和非 SSC 输出支持
• 可编程 SSC 调制深度
  • 预编程：–0.1%、–0.25%、–0.3% 和 –0.5% 向下扩散
  • 寄存器可编程：-0.1%至-3%下扩散或±0.05%至±1.5%中心扩散
• VDD = VDDO = 1.8V/2.5V/3.3V ± 5%
• <5ms启动时间
• 当输出来自同一FOD时，输出到输出偏移为<50ps
• 故障安全输入和VDD引脚

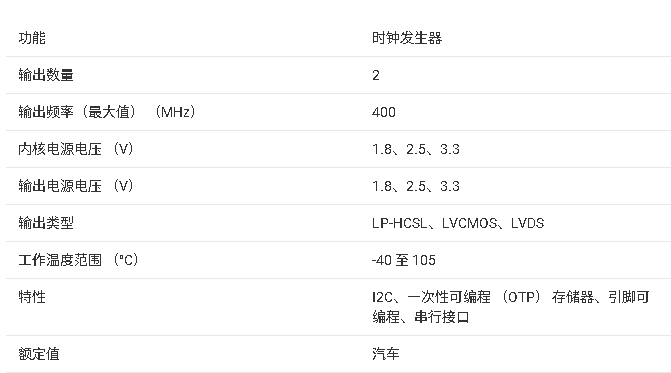

参数

?1. 核心特性?

• ?集成BAW谐振器?：无需外部参考时钟源，支持100MHz至400MHz双分数输出分频器（FOD），可生成2.5MHz至200MHz的时钟信号。
• ?多通道输出?：支持5路LVCMOS输出（OUTA至OUTE），电压兼容1.8V/2.5V/3.3V，最高频率200MHz，支持混合扩频时钟（SSC）与非SSC输出。
• ?高稳定性?：±25ppm总输出频率稳定性，工作温度范围-40°C至85°C。
• ?灵活配置?：支持I2C接口或预编程OTP模式，启动时间<5ms，输出间偏斜<50ps（同FOD源时）。

?2. 应用场景?

• 晶体替代（最多5路单端时钟）
• ASIC/FPGA/MCU参考时钟
• 工业通信、人机界面（HMI）、有线网络设备

?3. 功能描述?

• ?BAW技术?：基于体声波技术，无需外部晶体或参考时钟。
• ?输出模式?：支持5路独立配置的LVCMOS时钟，可同时输出SSC与非SSC时钟，最多支持3种不同频率组合。
• ?控制接口?：通过I2C或GPIO引脚配置，内置电源噪声抑制（PSNR）功能，无需外部LDO。

?4. 关键参数?

• ?电气特性?：
  • 输出频率范围：2.5MHz–200MHz（LVCMOS）
  • 电源电压：1.8V/2.5V/3.3V ±5%
  • 随机抖动：0.5ps（12kHz–20MHz积分带宽）
• ?封装信息?：16引脚VQFN（3.0mm × 3.0mm），支持卷带包装。

?5. 设计支持?

• ?寄存器配置?：提供详细的寄存器映射表（如FOD分频值、SSC调制深度等）。
• ?布局建议?：推荐使用地屏蔽隔离输出，多via连接散热焊盘，电源引脚需紧邻0.1μF去耦电容。
