Texas Instruments LMK5B33414EVM时钟发生器和合成器评估模块 (EVM) 是一个用于对LMK5B33414网络时钟发生器和同步器进行器件评估、合规性测试和系统原型设计的平台。

数据手册：*附件：Texas Instruments LMK5B33414EVM评估模块数据手册.pdf

LMK5B33414集成了三个模拟锁相环 (APLL) 和三个具有可编程环路带宽的数字PLL (DPLL)。该评估模块包括用于时钟输入、振荡器输入和时钟输出的超小型 A型 (SMA) 连接器，用于将器件连接到50Ω测试设备。板载温度补偿晶体振荡器 (TCXO) 支持在自由运行、锁定或保持工作模式下评估LMK5B33414。

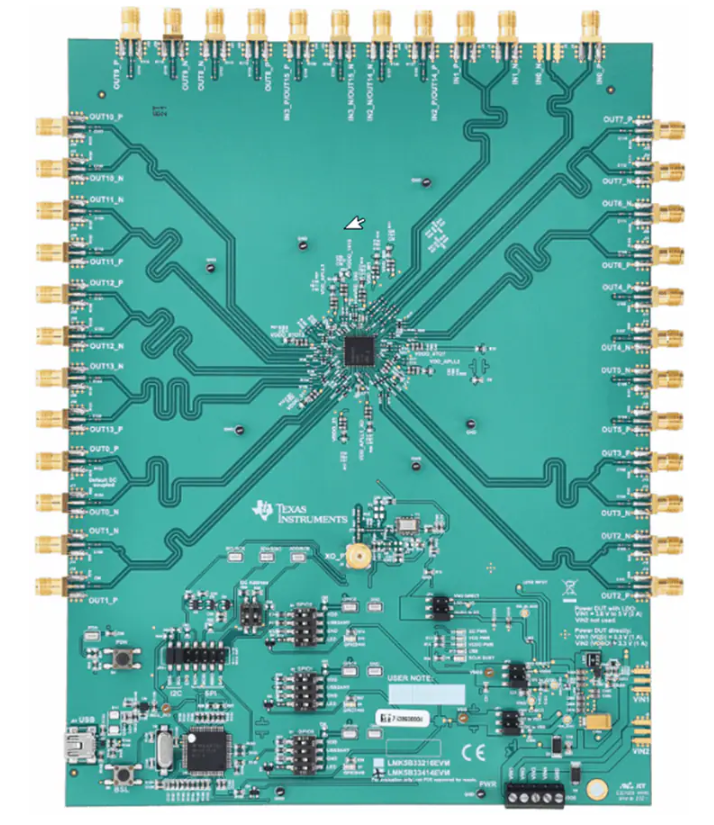

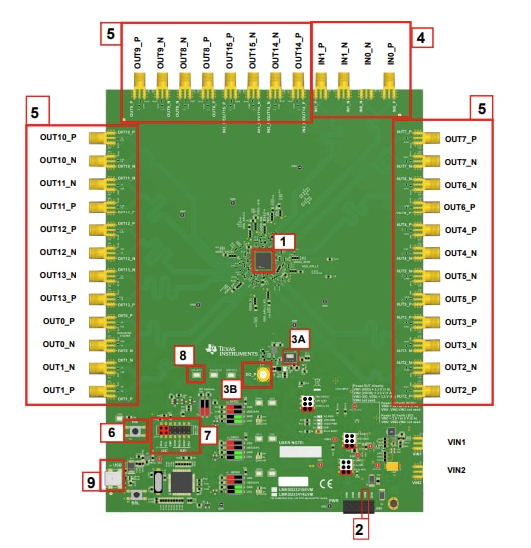

板布局

LMK5B33414EVM网络时钟发生器评估模块技术解析

一、产品核心特性与系统架构

LMK5B33414EVM是德州仪器(TI)推出的高性能网络时钟发生器与同步器评估模块，集成三大关键子系统：

1. ?多PLL架构?：
   • 3个模拟PLL(APLL) + 3个数字PLL(DPLL)
   • 支持可编程环路带宽(DPLL带宽可低至10Hz以下)
   • 内置BAW谐振器(APLL3)
2. ?时钟管理能力?：
   • 14对差分时钟输出(OUT0-OUT13)
   • 4组参考时钟输入(IN0-IN3)
   • 支持LVDS/HSDS/HCSL等多种输出格式
3. ?智能控制接口?：
   • 板载USB2ANY微控制器
   • 支持I2C/SPI双模式配置
   • TICS Pro图形化配置软件

二、关键性能参数

三、硬件设计亮点

1. 灵活电源架构

评估板提供三种供电配置模式：

• ?DC/DC模式?(默认)：12V输入经TPS62913降压至3.3V
• ?LDO模式?：5V输入经LP38798 LDO稳压
• ?直接供电模式?：外接3.3V独立电源

关键电源设计：

• 多层PCB专设完整地平面层
• 各电源域独立滤波(0.1μF+10μF陶瓷电容组合)
• 功率走线宽度≥2mm

2. 时钟链路设计

• ?输入处理?：
  • IN0：DC耦合单端输入
  • IN1：DC耦合差分输入
  • IN2/IN3：AC耦合差分输入
• ?输出配置?：
  • OUT0：LVCMOS输出
  • OUT1-OUT3：HCSL输出(49.9Ω终端)
  • OUT4-OUT13：LVDS/HSDS输出

四、典型应用场景

1. 5G无线基础设施

• 基站时钟分配系统
• 前传/中传时钟同步
• AAU/RRU时钟管理

2. 数据通信设备

• 交换机/路由器时钟树
• 400G以太网时钟生成
• 光模块参考时钟

3. 测试测量系统

• 高速ADC/DAC时钟源
• 自动化测试设备同步
• 相位噪声分析系统

五、软件配置指南

1. TICS Pro核心功能

• ?设备配置?：
  • APLL/DPLL参数计算
  • 输出时钟分配
  • 环路带宽优化
• ?监控诊断?：
  • 实时状态监测
  • 锁相环状态可视化
  • 故障日志记录

2. 典型配置流程

1. 设置XO输入频率(48MHz TCXO默认)
2. 配置APLL参考源(支持级联模式)
3. 定义DPLL输入优先级(Auto Revertive模式推荐)
4. 指定输出时钟频率及格式
5. 计算VCO频率选项并应用
