Texas Instruments LMK6EVM评估模块是一个用于评估LMK6C/LMK6P低抖动、高性能、体声波 (BAW) 固定频率振荡器性能的平台。该BAW是一种微谐振器技术，能够将高精度和超低抖动时钟直接集成到包含其他电路的封装中。LMK6EVM评估模块可用作时钟源，用于合规性测试、性能评估和原始系统原型设计。LMK6EVM模块中的板载边缘装接SMA端口可访问 LMK6C/LMK6P振荡器的可配置时钟输出。这允许该器件使用市售的同轴电缆、适配器或平衡 - 不平衡变压器（不含）与测试设备和参考板连接。LMK6EVM评估模块（带LMK6C/LMK6P振荡器）设计用于电信、数据和企业网络以及工业应用中使用的高速SERDES的参考和内核时钟。

数据手册：*附件：Texas Instruments LMK6EVM评估模块数据手册.pdf

特性

• 低输出抖动
• 高性能
• 支持标准3.2mm x 2.5mm和2.5mm x 2mm、4引脚或6引脚封装振荡器
• 采用TI BAW技术的固定频率振荡器
• 电源电压选项：1.8V、2.5V或3.3V

接线图

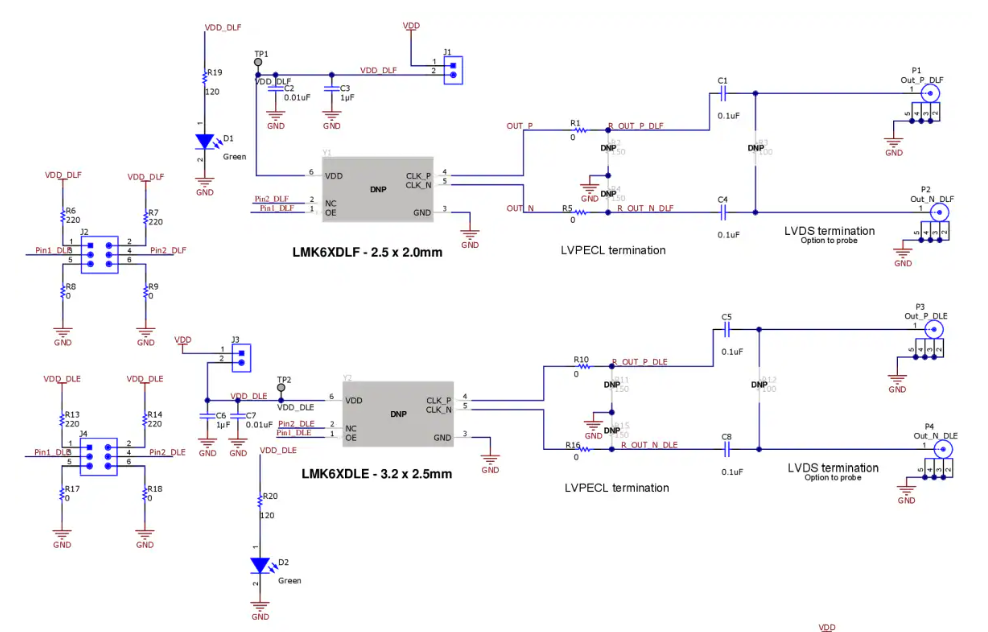

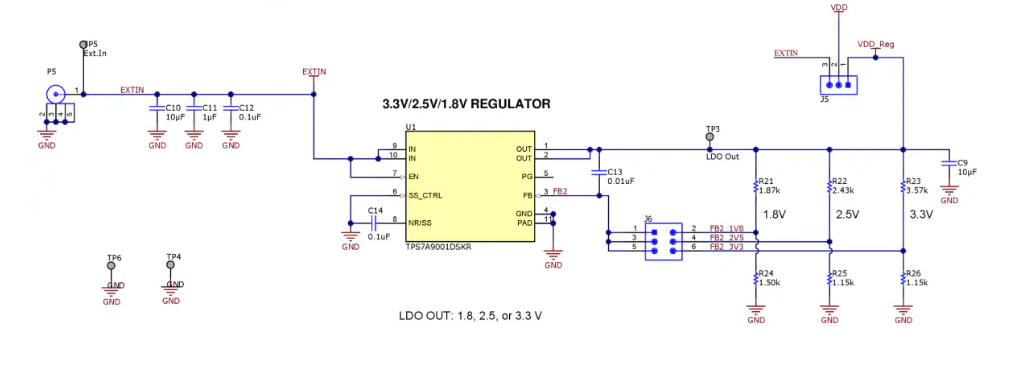

示意图

Texas Instruments LMK6EVM评估模块技术解析与应用指南

一、产品核心特性与架构

LMK6EVM评估模块是德州仪器(TI)为LMK6x系列高性能体声波(BAW)振荡器开发的专用测试平台，具有以下关键技术特性：

?BAW技术优势?：

• 采用TI专利的体声波谐振技术
• 支持3.2mm×2.5mm(DLE)和2.5mm×2mm(DLF)两种封装
• 集成四种输出格式：LVCMOS/LVPECL/LVDS/HCSL

?电气性能参数?：

• 超低相位抖动：<100fs RMS（典型值）
• 宽电源电压范围：1.8V至3.3V可调
• 多协议支持：
  • 以太网时钟同步
  • 光纤通道时钟
  • PCIe Gen5参考时钟

二、硬件设计解析

1. 模块架构

• ?双封装支持?：板上同时集成DLE和DLF封装焊盘
• ?独立供电系统?：
  • 板载TPS7A9001 LDO稳压器
  • 支持USB(5V)或外部电源(4V)输入
• ?灵活配置接口?：
  • 8组跳线(J1-J8)实现功能配置
  • 5个SMA测试端口(P1-P5)

2. 关键电路设计

?信号链设计?：

• 预配置AC耦合LVCMOS终端
• 用户可修改的终端网络：
  • LVPECL：210Ω端接电阻
  • LVDS：100Ω差分终端
  • HCSL：50Ω单端终端

三、典型应用配置

1. 评估板初始化设置

?硬件连接步骤?：

1. 选择电源输入方式（J7跳线）：
   • 引脚1-2：外部电源
   • 引脚3-4：USB电源
2. 设置工作电压（J6跳线）
3. 连接测试设备：
   • 示波器接P1/P2(DLF)或P3/P4(DLE)
   • 相位噪声分析仪接相应端口

?器件安装注意事项?：

• DLF封装器件焊接至Y1位置
• DLE封装器件焊接至Y2位置
• 4引脚LMK6C可共用6引脚焊盘

2. 输出格式配置指南

四、性能测试数据

1. 相位噪声特性

• 156.25MHz典型值：
  • 10kHz偏移：-135dBc/Hz
  • 1MHz偏移：-160dBc/Hz
  • 集成抖动(12kHz-20MHz)：80fs RMS

2. 电源特性

五、设计文件参考

1. PCB堆叠结构

• 4层板设计(TOP-GND-PWR-BOT)
• 特性阻抗：
  • 信号层：50Ω单端/100Ω差分
  • 介质材料：FR4(εr=4.3~4.8)

2. 关键元件选型

• 去耦电容：
  • 高频：0.1μF 0603 X7R
  • 储能：1μF 0603 X7R
• 终端电阻：
  • 精密1% tolerance
  • AEC-Q200认证等级
