Texas Instruments LMK04832SEPEVM评估模块为LMK04832-SEP开发提供了绝佳的入门方法。LMK04832-SEP是一款空间级、超低噪声、JESD204B/C、双环路时钟抖动清除器。TI LMK04832SEPEVM评估模块采用LMK04832-SEP作为工程模型，仅用于工程评估。LMK04832-SEP和LMK04832SEPEVM不适合用于认证、生产、辐射测试或飞行用途。

数据手册：*附件：Texas Instruments LMK04832SEPEVM评估模块数据手册.pdf

特性

• 单事件锁存（SEL）和单事件功能中断（SEFI）抑制 > 43MeV.cm2/mg
• JESD204B/C支持需要系统基准 (SYSREF) 的空间应用
• 6GHz外部压控振荡器 (VCO) 或分配输入
• 多模
  • 双锁相环 (PLL)
  • 单PLL
  • 包含时钟分配
• 用于双环路时钟抖动清除器的完整电路，经过性能优化和测试

PCB布局

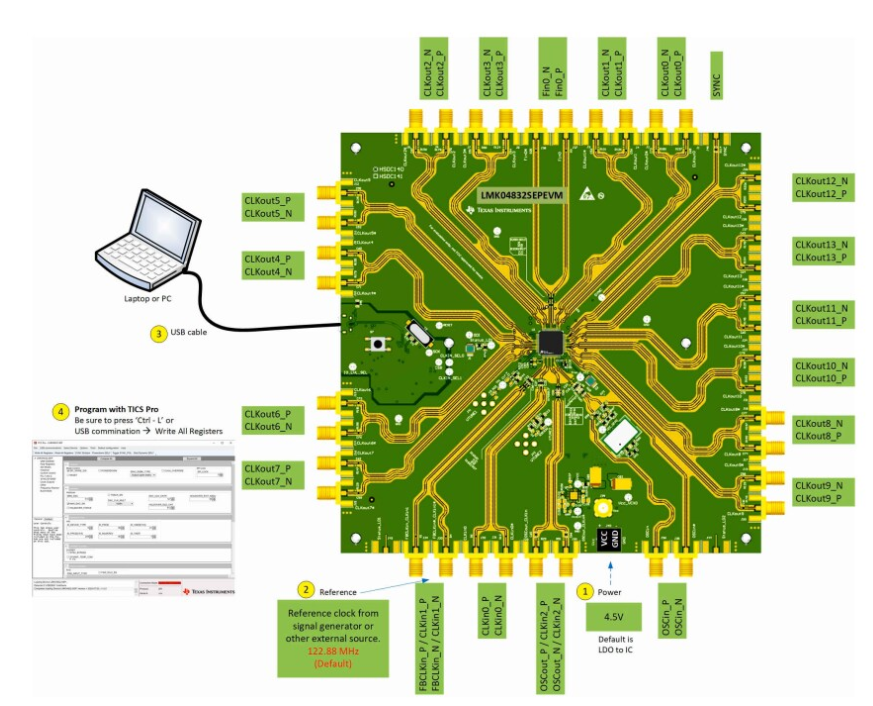

快速入门

LMK04832SEPEVM评估模块技术解析与应用指南

一、产品概述

LMK04832SEPEVM是德州仪器(TI)推出的太空级超低噪声JESD204B双环路时钟抖动消除器评估模块，基于LMK04832-SEP器件设计。该评估板专门用于工程评估，不适合用于资格认证、生产、辐射测试或飞行用途。

?核心特性?：

• 采用LMK04832-SEP太空级时钟抖动消除器
• 双PLL架构设计(PLL1+PLL2)
• 集成122.88MHz VCXO(默认配置)
• 支持12路差分时钟输出(LVPECL/LVDS/HSDS/CML)
• 输入频率范围：122.88MHz(默认配置)
• 输出频率范围：最高245.76MHz

二、硬件架构分析

1. 电源管理系统

• ?输入保护?：4.5-5V主供电输入，通过TPS73801-SEP LDO稳压至3.3V
• ?关键电源轨?：
  • VDD_CORE：0.75V/0.85V可调
  • VDD_DDR4：1.2V
  • SoC_DVDD3V3：3.3V
• ?独立VCXO供电?：采用LP5900 LDO提供3.3V

2. 时钟路径设计

• ?参考输入?：
  • CLKin1 SMA接口(122.88MHz默认)
  • OSCin接口连接板载Crystek CVHD-950 VCXO
• ?输出配置?：
  • 12路差分时钟输出
  • 可编程输出格式(LVPECL/LVDS/HSDS/CML)
  • 每对输出可独立配置为设备时钟或SYSREF时钟

三、关键性能参数

1. PLL性能指标

• ?PLL1?：
  • 相位检测频率：1.024MHz
  • 环路带宽：14Hz(窄带宽设计)
  • 相位裕度：50°
• ?PLL2?：
  • 相位检测频率：122.88MHz
  • 集成VCO频率范围：1966-2949MHz
  • 环路带宽：210-326kHz

2. 时钟输出特性

• 输出抖动：<100fs RMS(典型值)
• 可编程数字延迟：0-163ns分辨率
• 支持半周期调整(HS)和占空比校正(DCC)

四、评估软件配置

1. TICS Pro基本操作流程

1. 启动TICS Pro软件
2. 选择设备：Clock Generator/Jitter Cleaner → LMK04832-SEP
3. 配置通信接口：USB2ANY模式
4. 加载默认配置："CLKin1 122.88MHz, OSCin 122.88MHz, VCO1 2949.12MHz"
5. 执行Ctrl+L写入所有寄存器

2. 关键配置页面

• ?时钟输出页面?：配置输出格式、分频比、相位延迟
• ?PLL1和PLL2页面?：设置环路参数和分频比
• ?SYNC/SYSREF页面?：配置JESD204B同步功能
• ?原始寄存器页面?：直接访问所有寄存器

五、典型应用场景

1. 高速数据转换系统

• JESD204B接口时钟同步
• 多通道ADC/DAC时钟分配
• 相位对齐的系统参考时钟(SYSREF)生成

2. 航天电子系统

• 卫星通信时钟网络
• 星载数据处理单元时钟分配
• 抗辐射时钟解决方案

3. 测试测量设备

• 高精度仪器时钟源
• 低抖动参考时钟生成
• 多通道同步测试系统

六、设计注意事项

1. ?PCB布局建议?：
   • 保持时钟走线对称性
   • 控制差分对阻抗(50/100Ω)
   • 敏感模拟电源独立布线
2. ?热管理?：
   • 确保器件底部散热焊盘良好接地
   • 高负载输出考虑增加散热措施
3. ?测试测量?：
   • 使用50Ω终端匹配测量高速时钟
   • 推荐使用频谱分析仪测量相位噪声
   • 避免使用示波器探头直接测量高频信号
