Texas Instruments LMR51450EVM转换器评估模块 (EVM) 设计用于帮助客户评估LMR51450同步降压转换器的性能。该评估模块有LMR51450，采用12引脚WSON封装。Texas Instruments LMR51450EVM能够提供5V或3.3V 输出电压和高达5A的负载电流，效率和输出精度高，而且解决方案尺寸非常小。

数据手册：*附件：Texas Instruments LMR51450EVM转换器评估模块数据手册.pdf

特性

• 输入电压范围：4V至36V
• 可选的5V或3.3V输出
• 输出电流高达5A
• 开关频率：500kHz

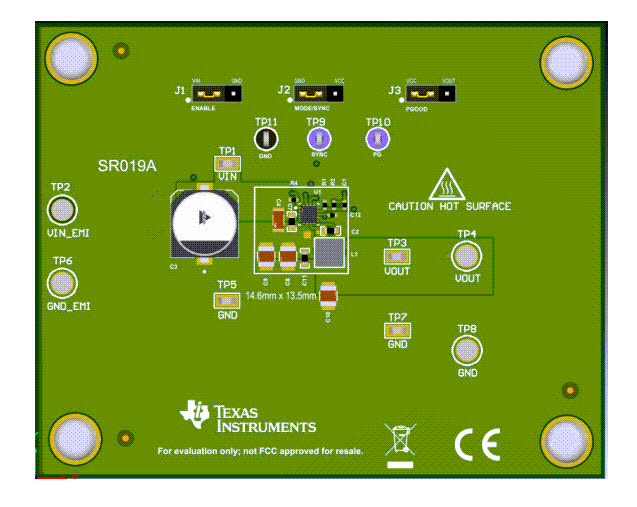

板布局

Texas Instruments LMR51450EVM同步降压转换器评估模块技术解析

一、产品概述

LMR51450EVM评估模块是德州仪器(TI)推出的用于评估LMR51450同步降压电压转换器性能的开发平台。该模块采用12引脚WSON封装(3.0mm×3.0mm×0.75mm)，能够提供5V或3.3V输出电压，最大负载电流可达5A，具有高效率和小尺寸解决方案的特点。

核心特性

• ?输入电压范围?：4V至36V（启动需>3.9V）
• ?输出配置?：通过跳线可选5V或3.3V输出
• ?电流能力?：持续5A输出（需考虑温度降额）
• ?工作模式?：支持自动PFM/PWM模式切换
• ?保护功能?：
  • 热关断
  • 输入欠压锁定
  • 逐周期电流限制
  • 打嗝式短路保护

二、硬件设计分析

2.1 电源架构

模块采用4层PCB设计：

• 顶层和底层：2盎司铜层
• 中间层：1盎司铜平面
• 热过孔阵列连接所有层增强散热

2.2 关键接口

1. ?电源连接器?：
   • ?VIN?：直接输入(7-36V推荐)
   • ?VIN_EMI?：带输入滤波的输入路径
   • ?VOUT?：输出连接点（最大5A）
2. ?测试点?：
   • ?EN?：使能引脚监控
   • ?PG?：电源良好信号
   • ?VO/VI?：精准电压测量点
3. ?配置跳线?：
   • ?J4?：输出电压选择(5V/3.3V)
   • ?J3?：可调输入UVLO设置
   • ?J2?：PG引脚上拉配置

三、快速启动指南

1. ?连接电源?：
   • 使用短而粗的导线连接VIN和GND（或VIN_EMI和GND_EMI）
   • 建议输入电压≥7V（确保5V/5A输出时足够裕量）
2. ?负载连接?：
   • 在VOUT和相邻GND间接负载
   • 使用合适线径处理大电流
3. ?上电验证?：
   • 默认输出5V（除非通过J4改为3.3V）
   • 通过VO测试点监测输出电压精度
4. ?注意事项?：
   • 环境温度高时需降额使用
   • 避免触碰高温表面（器件工作时可达烫伤温度）

四、典型应用场景

4.1 工业应用

• PLC模块电源
• 工业传感器供电
• 电机驱动器辅助电源

4.2 汽车电子

• 车载信息娱乐系统
• ADAS模块电源
• 车身控制模块

4.3 消费电子

• 智能家居控制器
• 网络设备
• 便携式设备充电管理
