如何选择高效工业电源？基于ST VIPERGAN100的2.7 V/100W反激电源了解一下！

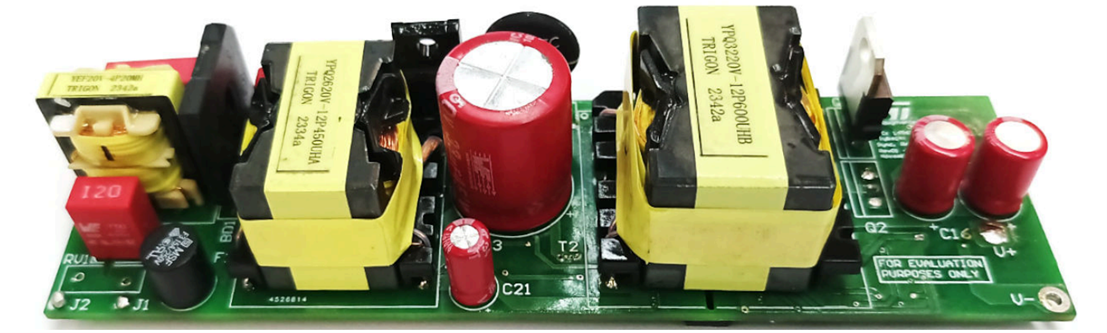

在工业设备领域，电源的性能和可靠性至关重要。意法半导体（STMicroelectronics）推出的STDES-VPGAN100FDEMO隔离式100W反激SMPS演示板，凭借其先进的设计和技术，成为工业电源领域的佼佼者。那么，这款电源究竟有哪些亮点？它如何帮助设计人员实现高效能与快速上市？让我们一探究竟！

场景应用图

核心技术亮点

1. 准谐振（QR）反激控制器

基于VIPERGAN100的设计，采用650V e型功率GaN晶体管，具备动态下料时间和可调谷同步延迟功能，能够优化输入线效率和负载条件。

2. 高效能与可靠性

- 输出过压保护（OVP）

- 输入电压前馈补偿

- 热关闭功能

- 频率抖动EMI抑制

这些保护功能确保了设备的安全性与可靠性。

3. 同步整流技术

使用SRK1000B同步整流控制器，在重负载下实现高效率和优异的功率密度。

4. 基于PFC的低畸变设计

L6562A电流模式PFC控制器在过渡模式（TM）下工作，显著降低交流输入电流畸变，确保极低的总谐波失真（THD）。

方案规格

- 输入电压范围：90VAC至265VAC，频率47Hz至63Hz

- 输出电压：12.7VDC

- 输出功率：100W标称，限制功率<110W ?

- 峰值效率：>91%（最大负载@230VAC）

- 板尺寸：39.5mm x 142.24mm

- PCB铜厚度：2盎司

方案方块图

应用场景与优势

1. 小体积设计

基于第三代GaN MOS技术，封装小巧，散热性能优异，适用于空间有限的工业设备。

2. 高效能表现

通过同步整流和PFC技术，显著提升系统效率，降低能耗。

3. 快速上市与成本优化

STDES-VPGAN100F帮助设计人员以较低成本开发适配器，快速实现产品上市。

常见问题解答（FAQ）

Q1：STDES-VPGAN100F适用于哪些工业设备？

A1：该电源适用于需要高效能、小体积设计的工业设备，如自动化控制系统、电机驱动器等。

Q2：如何确保电源的安全性与可靠性？

A2：STDES-VPGAN100F配备了多种保护功能，包括输出过压保护、过温保护、过载保护等，所有保护均为重新启动模式，确保设备稳定运行。

Q3：这款电源的效率表现如何？

A3：在最大负载下（230VAC），峰值效率超过91%，在重负载条件下表现尤为突出。

Q4：是否支持全球范围的输入电压？

A4：是的，支持90VAC至265VAC的通用输入电压范围，适用于全球市场。

Q5：如何快速开发基于该电源的适配器？

A5：STDES-VPGAN100F提供了完整的设计方案和演示板，帮助设计人员快速实现高效能、低成本的适配器开发。

如果您正在寻找一款高效、可靠且易于集成的工业电源解决方案，基于ST VIPERGAN100的STDES-VPGAN100F无疑是您的最佳选择！了解更多详情，请访问意法半导体官网或相关技术文档。
