Texas Instruments LMR36501EVM评估模块设计用于快速轻松地演示LMR36501宽输入降压稳压器。该器件是一款易于使用的同步降压直流/直流转换器，能够以高达65V的输入电压驱动高达100mA的负载电流。TI LMR36501EVM在轻负载时具有超低工作静态电流和高效率。LMR36501采用小型2mm x 2mm HotRod?封装，提供微型低EMI解决方案尺寸。

数据手册：*附件：Texas Instruments LMR36501EVM评估模块数据手册.pdf

特性

• 宽输入电压范围：3V至65V
• 固定输出默认电压：5V
• 输出电流：高达100mA
• 默认开关频率：2.2MHz，带跳线

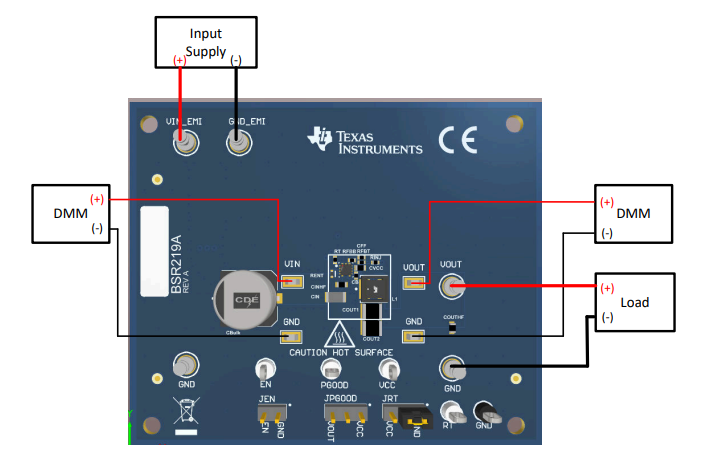

板连接

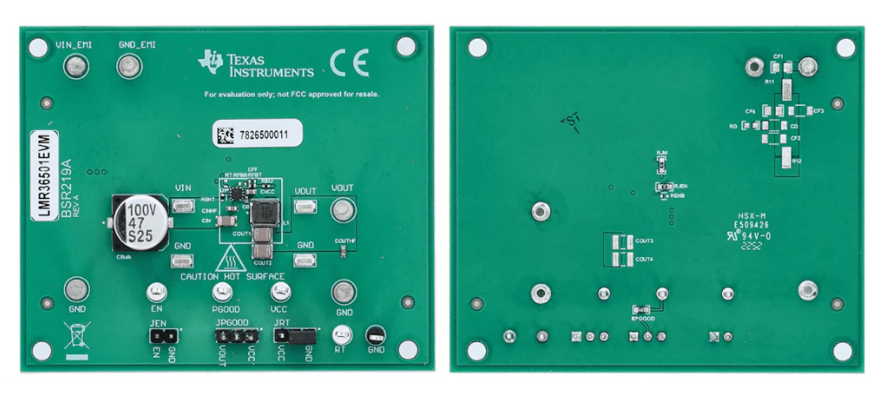

PCB布局

LMR36501EVM评估模块技术解析与应用指南

一、产品概述

LMR36501EVM是德州仪器(TI)推出的降压转换器评估模块，用于评估LMR36501宽输入同步降压转换器的性能。该模块具有以下核心特性：

• ?宽输入电压范围?：3.5V至36V（最大65V）
• ?输出规格?：固定5V输出，最大负载电流100mA
• ?开关频率?：2.2MHz（默认），可通过跳线切换至1MHz
• ?工作模式?：强制PWM(FPWM)模式
• ?封装形式?：采用16引脚HTSSOP封装

二、关键性能参数

根据测试数据表提供的性能规格总结：

三、评估模块设计特点

1. 硬件配置

评估板采用4层PCB设计，包含：

• 输入EMI滤波电路
• 输出滤波网络（100μH电感+22μF电容）
• 可配置跳线接口（JEN、JPGOOD、JRT）
• 完善的测试点布局

2. 关键电路元件

• ?功率电感?：100μH屏蔽磁芯电感（74406043101）
• ?输入电容?：47μF/100V铝电解电容+0.1μF陶瓷电容
• ?输出电容?：22μF/25V X7R陶瓷电容
• ?反馈电阻?：100kΩ精密电阻（ERA-2AEB104X）

3. 跳线配置功能

• ?JEN跳线?：使能控制，默认通过100kΩ电阻上拉至VIN
• ?JPGOOD跳线?：电源良好指示配置，可选VOUT或VCC上拉
• ?JRT跳线?：开关频率选择（1MHz/2.2MHz）

四、测试结果分析

1. 效率性能

• 在12V输入、5V输出、100mA负载条件下，效率超过90%
• 24V输入时效率仍保持85%以上
• 轻载效率优化明显，10mA负载时效率仍高于70%

2. 输出电压调整率

• 输入电压从12V变化到60V时，输出电压波动小于±0.05%
• 负载电流从0变化到100mA时，输出电压变化小于1.5%

3. 热性能

• 60V输入、100mA负载条件下，IC表面温度约65°C
• 良好的PCB热设计确保无局部过热点

五、典型应用电路

评估模块提供完整的参考设计，包括：

1. 输入滤波电路
2. 输出滤波网络
3. 使能控制电路
4. 电源良好指示电路
5. 频率选择电路

六、快速使用指南

1. ?连接电源?：
   • 正极接VIN_EMI测试点
   • 负极接GND_EMI测试点
2. ?连接负载?：
   • 正极接VOUT测试点
   • 负极接GND测试点
3. ?上电操作?：
   • 设置输入电压3.5V-36V
   • 设置电源电流限制≥100mA
   • 开启电源，默认输出5V

七、设计注意事项

1. ?布局建议?：
   • 输入电容尽量靠近IC引脚
   • 保持功率地回路短而宽
   • 反馈走线远离噪声源
2. ?热管理?：
   • 高输入电压应用时需考虑散热
   • 可增加铜面积改善散热
3. ?元件选择?：
   • 使用低ESR陶瓷电容
   • 电感饱和电流需大于150mA

八、应用领域推荐

1. ?工业控制系统?：
   • PLC模块辅助电源
   • 传感器供电
2. ?通信设备?：
   • 基站远程单元
   • 网络设备POL电源
3. ?汽车电子?：
   • 车载信息娱乐系统
   • 车身控制模块
4. ?消费电子?：
   • 智能家居控制器
   • 便携式设备
