该LMK3H0102是一款 2 输出 PCIe Gen 1 至 Gen 7 兼容无基准时钟发生器，支持扩频时钟（SSC）。该器件基于 TI 专有的体声波（BAW）技术，提供 ±25ppm 时钟输出，无需任何晶体或外部时钟基准。该器件可同时提供两个 SSC 时钟、两个非 SSC 时钟或一个 SSC 时钟和一个非 SSC 时钟。该器件符合从第 1 代到第 7 代的完全 PCIe 合规性，包括带或不带 SSC 的通用时钟、独立基准无扩展（SRNS）和独立基准独立扩展（SRIS）。
*附件：lmk3h0102.pdf

该器件可以通过 GPIO 引脚或 I2C 接口轻松配置。外部 DC/DC 可用于为器件供电。有关电源滤波和从 DC/DC 获取的详细指南，请参阅电源建议。

特性

集成BAW谐振器，无需外部参考
灵活的频率生成：
- 双通道分频器：2.5MHz至400MHz之间多达三个独特的输出频率
- 支持高达 200MHz 的 LVCMOS 输出：1.8V、2.5V 或 3.3V
- OUT0和OUT1引脚上的AC-LVDS、DC-LVDS、LP-HCSL和LVCMOS组合
- 额外的 LVCMOS 输出，可生成多达 5 个 LVCMOS 时钟
总输出频率稳定性：±25ppm
2 种功能模式：I2C 或预编程 OTP
- 完全可配置的 I2C 地址
符合 PCIe Gen 1 至 Gen 7：带或不带 SSC、SRNS 和 SRIS 的通用时钟
SSC 的极低 PCIe 抖动：
- PCIe Gen 3 公共时钟抖动：最大 135.3fs（PCIe 限制为 1ps）
- PCIe Gen 4 通用时钟抖动：最大 135.3 秒（PCIe 限制为 500 秒）
- PCIe Gen 5 通用时钟抖动：最大 57.5fs（PCIe 限制为 150fs）
- PCIe Gen 6 通用时钟抖动：最大 34.5fs（PCIe 限制为 100fs）
- PCIe Gen 7 通用时钟抖动：最大 29.6 秒（PCIe 限制为 67 秒）
可编程 SSC 调制深度
- 预编程：–0.1%、–0.25%、–0.3% 和 –0.5% 下行价差
- 寄存器可编程：-0.1%至-3%下扩散或±0.05%至±1.5%中心扩散
1.8V 至 3.3V 电源电压
内部LDO，PSNR为–93.1dBc，开关噪声为500kHz，用于LP-HCSL输出
启动时间：<1.5ms
输出到输出偏斜：<50ps
故障安全数字输入引脚

参数

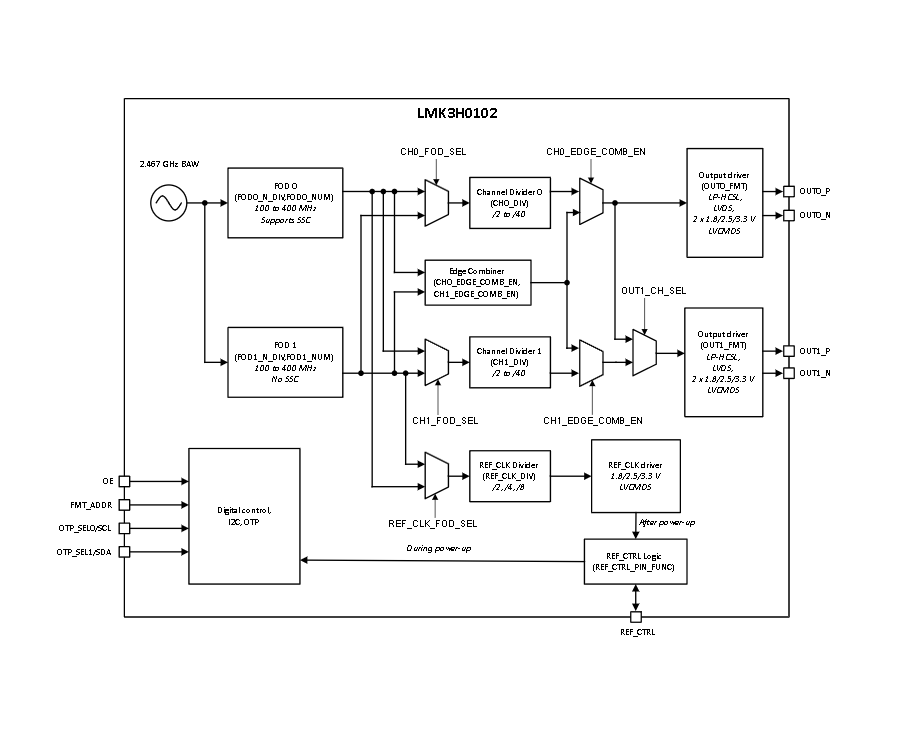

方框图

1. 产品概述?
LMK3H0102是德州仪器（TI）推出的基于体声波（BAW）技术的参考无源时钟发生器，支持PCIe Gen 1至Gen 7标准，无需外部晶体或参考时钟。其核心特性包括：

?集成BAW谐振器?：提供±25ppm频率稳定性。
?灵活输出配置?：支持2路差分（LP-HCSL/LVDS）或5路单端（LVCMOS）时钟输出，频率范围2.5MHz至400MHz。
?多模式操作?：支持I2C编程或预编程OTP模式，可通过引脚配置快速切换功能。

?2. 关键特性?

?低抖动性能?：
- PCIe Gen 3/4/5/6/7的Common Clock抖动分别为135.3fs、135.3fs、57.5fs、34.5fs、29.6fs，均低于标准限值。
? 可编程扩频时钟（SSC） ?：支持-0.1%至-3%下扩频或±0.05%至±1.5%中心扩频调制。
?快速启动?：启动时间<1.5ms，输出间偏斜<50ps。
?宽电压范围?：1.8V至3.3V供电，内置LDO提供高电源噪声抑制（PSNR达-93.1dBc）。
