CDC6C 低功耗、低抖动、体声波 （BAW）、固定频率 LVCMOS 振荡器技术文档总结

德州仪器 （TI） 的高精度体声波 （BAW） 微谐振器技术直接集成到封装中，可实现低抖动时钟电路。BAW 与其他硅基制造工艺一样，完全在 TI 工厂设计和制造。

CDC6Cx 器件是一款低抖动、低功耗、定频振荡器，将 BAW 作为谐振器源。该器件在工厂根据特定频率和功能引脚进行编程。CDC6Cx 具有频率控制逻辑和输出分频器，能够产生指定范围内的任何频率，为所有频率需求提供单一器件系列。
*附件：cdc6c.pdf

该器件具有高性能时钟、机械稳定性、低功耗和小封装选项，专为工业、电信、数据和企业网络以及个人电子终端设备中的参考时钟和核心时钟而设计。

特性

• LVCMOS 输出振荡器，支持 250kHz 至 200MHz 的频率范围
• 总频率稳定性（包括所有因素，包括 10 年老化）：
  • DLY：±50ppm
  • DLX：±25ppm
  • DLF：±25ppm
  • 单重度：±25ppm
• 电源电压支持1.8V至3.3V±10%。
• 极低功耗：25MHz 时典型值为 4.57mA，最大值为 7.4mA
• 待机电流 2.7μA（典型值）有助于电池供电应用
• 低抖动：Fout ≥ 10MHz 时< 1ps RMS 抖动
• 最小的行业标准封装：1.60mm × 1.2mm （DLY）、2.00mm × 1.60mm （DLX）、2.50mm × 2.00mm （DLF）、3.20mm × 2.5mm （DLE）
• 工作温度范围：–40°C 至 +105°C
• 集成 LDO，具有强大的电源抗噪性
• 启动时间< 3ms
  • 请联系 TI 了解不同的启动时间。
• 可订购的缓慢上升和下降时间选项，以降低 EMI

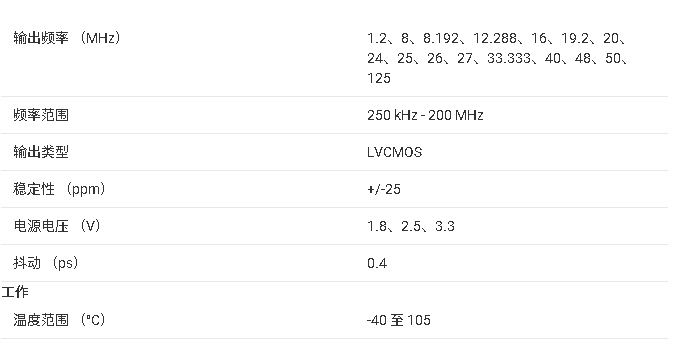

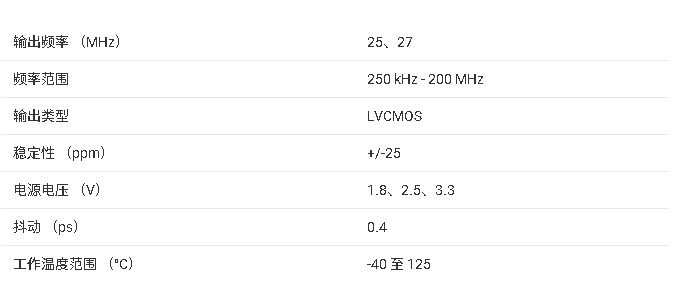

参数

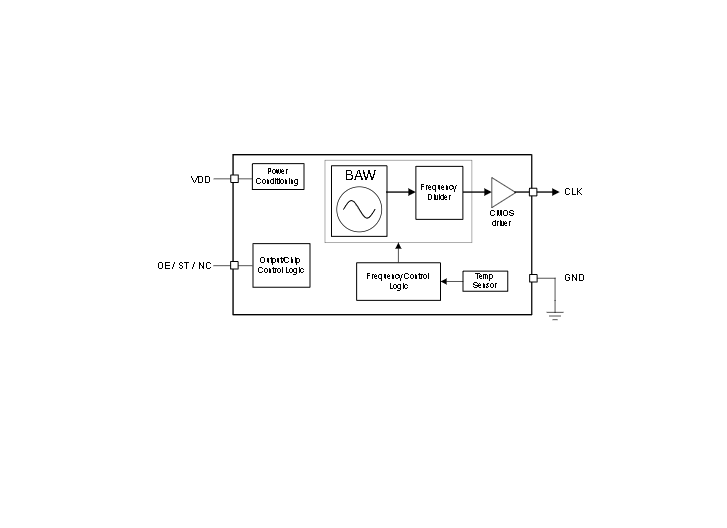

方框图

?1. 产品概述?
CDC6Cx是德州仪器（TI）推出的基于体声波（BAW）技术的固定频率振荡器，支持250kHz至200MHz的LVCMOS输出，具有低功耗、高稳定性和小封装特点。主要应用于工业、电信、数据网络及个人电子设备等领域。

?2. 核心特性?

• ?频率稳定性?：
  • DLY封装：±50ppm（含10年老化）；DLX/DLF/DLE封装：±25ppm。
  • 工作温度范围：-40°C至+105°C。
• ?低功耗?：
  • 典型电流4.57mA（25MHz），待机电流低至2.7?A。
• ?低抖动?：
  • <1ps RMS（输出频率≥10MHz）。
• ?封装选项?：
  • 1.6mm×1.2mm（DLY）至3.2mm×2.5mm（DLE）四种尺寸。

?3. 功能模块?

• ?BAW谐振器?：集成高Q值谐振源，无需真空腔体，抗机械振动和冲击。
• ?控制逻辑?：支持输出使能（OE）、待机模式（ST）或无连接（NC）配置。
• ?集成LDO?：增强电源噪声抑制能力，PSRR性能优异。

?4. 应用场景?

• 替代晶体振荡器，用于FPGA、MCU、处理器时钟。
• 数据中心、以太网、USB、Wi-Fi等通信设备。
• 可穿戴设备、IoT及工厂自动化控制。

?5. 设计支持?

• ?布局建议?：推荐短路径电源去耦电容（1?F），优化热管理。
• ?EMI优化?：提供慢速上升/下降时间选项（2pF至15pF负载）。
• ?机械鲁棒性?：通过MIL-STD-883F振动（10g）和冲击（1500g）测试。

?6. 文档结构?
包含12章，涵盖电气特性、时序图、典型应用电路、封装信息及订购型号解码器（如CDC6CE025000ADLFR表示25MHz输出、DLF封装、正常模式）。
