?LMK6x系列高性能BAW振荡器技术文档总结

德州仪器 （TI） 的体声波 （BAW） 是一种微谐振器技术，可将高精度 BAW 谐振器直接集成到具有超低抖动时钟电路的封装中。BAW 与其他硅基制造工艺一样，完全在 TI 工厂设计和制造。
*附件：lmk6d.pdf

LMK6x 器件是一款超低抖动、固定频率振荡器，将 BAW 作为谐振器源。该器件在工厂根据特定工作模式进行编程，包括频率、电压、输出类型和功能引脚。LMK6x 采用高性能小数分频器，能够产生指定范围内的任何频率，为所有频率需求提供单一器件系列。

该器件具有高性能时钟、机械稳定性、灵活性和小封装选项，专为电信、数据和企业网络以及工业应用中使用的高速 SERDES 中的参考时钟和核心时钟而设计。

特性

• 高性能差分和单端输出振荡器，支持以下范围内的任何固定频率：
  • LMK6D：1MHz至400MHz，LVDS输出
  • LMK6H：1MHz至400MHz，HCSL输出
  • LMK6P：1MHz至400MHz，LVPECL输出
  • LMK6C：1MHz至200MHz，LVCMOS输出
• 超低抖动：
  • LMK6D/LMK6H/LMK6P：156.25MHz（12kHz至20MHz）时典型值为100fs/最大RMS抖动为125fs。
  • LMK6C：100MHz（12kHz至20MHz）时典型值为350fs/最大RMS抖动为500fs。
  • LMK6H：符合 PCIe Gen 1 至 Gen 7 标准
• ±25ppm 总频率稳定性，包括 10 年老化和所有其他因素
• 最小的行业标准 DLE 和 DLF 封装
• 支持扩展工业温度等级：
  • LMK6P/LMK6D/LMK6H：–40°C 至 85°C
  • LMK6C：–40°C 至 105°C
• 集成LDO，具有强大的电源抗噪性：
  • 500kHz纹波时–72dBc PSRR
• 启动时间：< 5ms
• 标准频率：
  • LVCMOS （MHz）：1、2.04、4、8.192、10、12、12.288、16、19.2、20、23.5、24、24.57、25、25.6、26、26.21、27、28.12、32.768、33.333、40、48、49.15、50、54、60、65.53、66、74.25、76.8、80、100、108、125、133.330 和 156.25
  • 差分 （MHz）：25、26、32.5、50、51.84、54、65、76.8、80、100、108、122.88、125、133.330、148.35、148.5、150、155.52、156.25、161.1328125、200、312.5 和 400
• 设备可以支持 1MHz 至 400MHz 之间的任何频率。请联系 TI 代表了解所需的任何频率和样品

参数

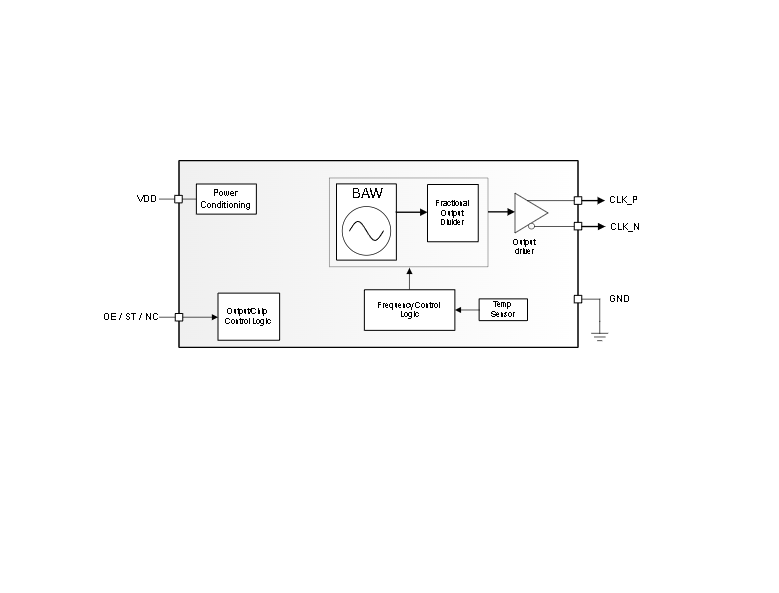

方框图

?1. 产品概述?
LMK6x是德州仪器（TI）推出的基于体声波（BAW）技术的超低抖动固定频率振荡器系列，包含LMK6C（LVCMOS输出）、LMK6D（LVDS输出）、LMK6H（HCSL输出）和LMK6P（LVPECL输出）四种型号。其核心特点包括：

• ?频率范围?：1MHz至400MHz（差分型号）或1MHz至200MHz（LVCMOS型号）。
• ?超低抖动性能?：典型RMS抖动低至100fs（差分型号）和350fs（LVCMOS型号）。
• ?高稳定性?：总频率稳定性±25ppm（含10年老化及环境因素）。
• ?小型封装?：采用行业标准DLE（3.2mm×2.5mm）和DLF（2.5mm×2.0mm）封装。

?2. 关键特性?

• ?输出类型?：支持LVDS、HCSL、LVPECL差分输出及LVCMOS单端输出。
• ?电源适应性?：工作电压覆盖1.8V至3.3V，集成LDO实现-72dBc PSRR（500kHz纹波抑制）。
• ?快速启动?：启动时间<5ms。
• ?工业级温度范围?：-40°C至85°C（LMK6D/H/P）或-40°C至105°C（LMK6C）。

?3. 应用领域?

• 高速数据通信：56G/112G PAM4时钟、100G-800G光传输网络。
• 网络设备：交换机、路由器、基带单元（BBU）。
• PCIe时钟：兼容Gen1至Gen7标准。
• 工业与测试：FPGA/ASIC参考时钟、高性能晶振替代方案。

?4. 技术亮点?

• ?BAW谐振器技术?：通过压电效应实现高Q值谐振，无需真空腔体，抗机械振动性能优异（灵敏度约2ppb/g）。
• ?功能引脚配置?：支持输出使能（OE）、待机（ST）或空接（NC）模式，可通过型号后缀区分功能。

?5. 性能参数?

• ?相位噪声?：典型值-156dBc/Hz（1MHz偏移，156.25MHz输出）。
• ?PCIe兼容性?：Gen5 RMS抖动低至150fs，Gen7达67fs。
• ?热设计?：提供θJA、θJB等热阻参数，支持PCB散热优化。

?6. 设计支持?

• ?推荐布局?：提供评估模块（EVM）参考设计，强调电源去耦和信号完整性。
• ?输出接口?：详述差分/单端输出的匹配电路设计（如LVDS需100Ω端接，LVPECL需T/Y型网络）。

?7. 文档结构?
数据手册包含特性、应用、引脚定义、电气规格、时序图、典型曲线及封装信息，并附修订历史确保版本跟踪。

?8. 订购信息?
通过型号解码器选择频率、封装、电压/温度等级及功能引脚配置（如LMK6PA156.250ADLFR表示LVPECL输出、156.25MHz频率、DLE封装）。
