Texas Instruments TPS38700Q1EVM评估模块是用于评估TPS38700性能的平台。TPS38700是一种可编程集成电路（ ^I2C^ ），采用24引脚超薄四扁平无引线（VQFN）封装。TPS38700-Q1汽车电源定序器提供多通道和窗口看门狗功能。

数据手册：*附件：Texas Instruments TPS38700Q1EVM评估模块数据手册.pdf

TI TPS38700Q1EVM评估模块可依次输出多达12个上电或断电排序通道，并可连接多通道电压监控器。该器件默认使用预编程一次性可编程（OTP）选项，但^I2C^可以根据需要重新编程开机和关机顺序、看门狗设置和顺序定时选项。

TPS38700Q1EVM evm包括^I2C^接口插头、用于创建多轨电压的LDO和电路板上的特殊跳线，以实现最大的灵活性。

特性

• 多通道（最多12通道）^I2C^可编程电压定序器
• 采用不同输出拓扑（开漏或推挽）
• 集成式看门狗定时器
• 可连接多通道电压监控器
• 可接受不同的包装选项和变体
• 机载1.2V和1.8V可用^I2C^电压

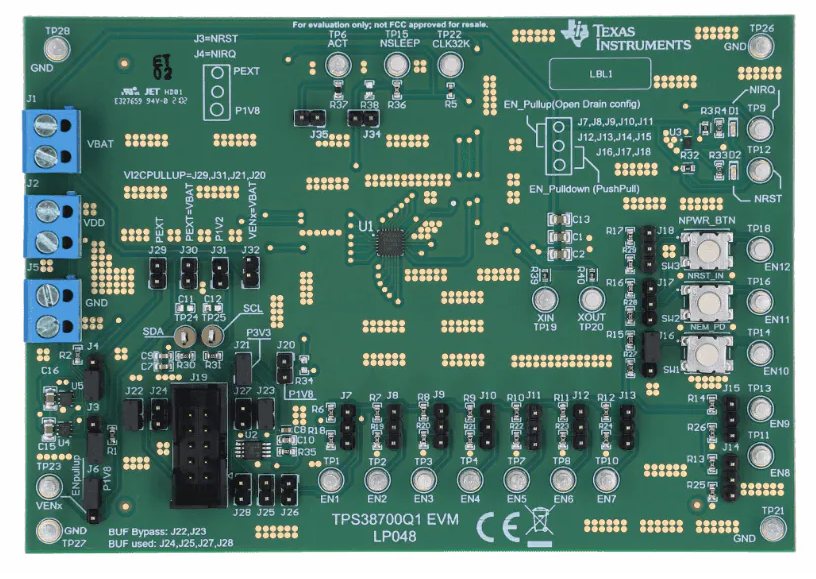

前视图

后视图

TPS38700Q1EVM多通道电压时序控制器评估模块技术解析

一、产品概述

TPS38700Q1EVM是德州仪器(TI)为TPS38700-Q1多通道I2C可编程电压时序控制器设计的评估模块，主要特点包括：

• ?多通道控制?：可编程控制多达12个使能通道的电源时序
• ?安全监控?：集成紧急断电(NEM_PD)和复位功能(NRST)
• ?时钟功能?：内置精确的32.768 kHz时钟源
• ?通信接口?：支持I2C总线通信及故障报警(NIRQ)

?核心应用场景?：

1. 高级驾驶辅助系统(ADAS)
2. 医疗机器人控制系统
3. 工业自动化设备

二、硬件设计解析

2.1 关键电路模块

• ?电源输入?：支持2.9-24V宽输入范围，配置10μF滤波电容
• ?时钟电路?：采用NDK NX3215SA 32.768kHz晶体，匹配12pF负载电容
• ?状态指示?：双路红色LED指示灯(D1,D2)用于电源状态显示
• ?保护电路?：集成TLV4082比较器实现电压监控

2.2 接口配置

三、软件控制界面

4.1 Fusion GUI功能模块

1. ?系统配置?：
   • 电压阈值设置
   • 看门狗定时器配置
2. ?时序编辑?：
   • 12通道独立时序编程
   • 支持0-1000ms延迟设置
3. ?报警管理?：
   • 故障中断配置
   • 实时状态监控

4.2 寄存器映射

• 系统状态寄存器(0x00)
• 时序控制寄存器(0x20-0x2B)
• 报警屏蔽寄存器(0x30)

四、设计注意事项

1. ?布局规范?：
   • 晶体电路(Y1)应保持短线对称布局
   • 电源回路面积最小化
2. ?热管理?：
   • 最大功耗计算：PD=(VIN-VOUT)×IOUT
   • 建议使用4层PCB并增加散热过孔
3. ?信号完整性?：
   • EN信号走线阻抗控制在85Ω
   • 避免高速信号靠近晶体电路
